AOI光学检测设备

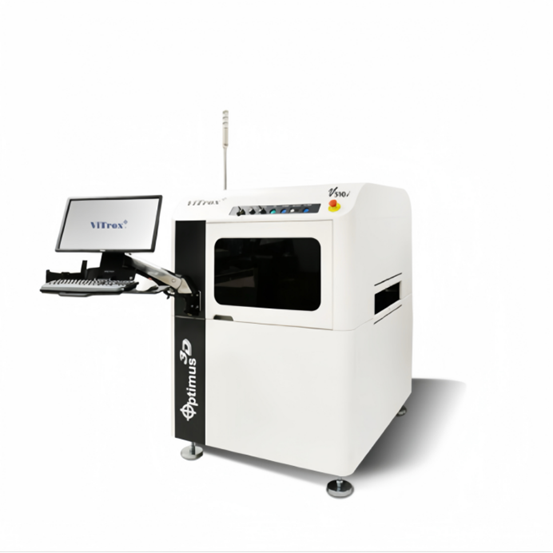

ViTrox V510i XL AOI先进光学检测机台为PCBA SMT和半导体行业提供新一代先进3D光学检测的方案。可检测最小 0.3mm 的零件，对于微小元件和细密间距的检测具有较高的精度，能够有效识别出如 0201 芯片、0.3pitch 的 IC 等的贴装缺陷和焊接问题。具有较高的检测效率，检测速度根据不同的 PCB 板复杂程度和检测要求而有所不同，通常可以满足生产线的高速生产需求。
| 系统 | V510i XL |
|---|---|
| 系统性能 | |
| 检测项目 | 缺件,移位,倾斜,极反,侧立,立碑,翘脚/脚弯,多锡/少锡,翻转,焊锡短路,错件（OCV标记），针孔（可焊性＆引脚检测）,共面性,翘脚(高度）,异物检测和极性微调测量 |
| 测试资料追踪 | 摄像机读条码;可配置外置式条码器; OCR记录批量代码功能 |
| 硬件系统 | |
| 操作系统 | Windows 10 Pro (64 bit) |
| 光学解析度和FOV尺寸 | 12MP CoaXPress 摄像机 默认:60mmx45mm @ 15µm 远心镜头* 可选项:53mmx39mm @ 13µm 远心镜头* 可选项:32mmx24mm @ 8µm 远心镜头* |
| 检测速度 | 12MP @ 15μm 解析度: 高达 64cm²/sec |
| 3D 技术 | 相位移动量测（PSP）与4组投影设备 |
| 照明模组 | 多色、多角度、多段LED灯头、自动校准集中聚焦灯光系统 |
| 轨道宽度调节 | 自动宽度调整;自下而上的夹紧;在线SMEMA |
| PCB 尺寸 | 标准版 |
| 最大PCB尺寸（长x宽） | 460mmx690mm (18.1''x27.1'') |
| 最小PCB尺寸（长x宽） | 50mmx50mm (2”x2”) |
| 最大PCB检测范围（长x宽） | 460mmx683mm (18.1''x26.8'') |
| 最大PCB厚度 | 7mm (0.27") |
| 最小PCB厚度 | 0.5mm (0.02") |
| 最大PCB重量 | 3kg |
| PCB上部间隙 | 50mm |
| PCB底部间隙 | 100mm |
| 面板边缘 | 3.5mm |
| 轨道高度范围 | 875mm - 965mm |
| 电路板可承受的最高温度 | 工作环境温度约为5⁰C至40⁰C，最高PCB温度为80⁰C。 |
| 安装规格 | |
| 电压需求 | 100-120 V, 16A / 200-240V, 8A 单相 |
| 空气需求量 | 0.6 Mpa/85 psi |
| 系统体积 (宽度 X 深度 X 高度) | 1060mmx1440mmx2116mm |
| 重量 | ~960kgs |
Vitrox 3D AOI 的优势
一. AI智能编程
智能和自动化编程，消除了对操作员技能的依赖，并迅速提高了编程速度。
IPC类算法和参数的合规性
AI智能编程可确保算法质量，准确性和一致性。
二.超级大尺寸平台
最小和最大板尺寸：127mm127mm-1320.8mm 1320.8mm
最小和最大机板厚度：1.5mm-10mm
最大机板重量：25KG
三. 新增侧面摄像头
利用侧面相机有效的在高元件引脚上进行自动建模。
工业4.0的通信协议
算法驱动的侧面相机辅助检测
根据要求的检查方向提供智能灯光
四. 非常规应用程序的独特和通用算法
Vitrox AOI系统不仅是为通用SMT设计的，还能够满足其它独特的检查要求，例如金手指，坐标测量和表面缺陷检测。
