气动
最低输入压力(巴)
6
最大空气消耗量(m³/h)
5
所需要的连接(软管)
NW8
保护气体技术(氮气)
最高输入压力(巴)
6
保护气体供应至焊接点和路径约(升 /分钟)
25
保护气体供应至 DIP 焊接装置约(升 /分钟)
420
建议的纯度(相当于 99.999% 的纯度或其它气体的最大10 ppm)
5
用于焊接装置点和路径氮气消耗约(m³/h)
2
用于DIP 焊接装置和路径氮气消耗约(m³/h)
25
所需要的连接(软管)
NW 8
抽出能力
吸尘管接头(个 / Ø mm)
2 / 150
总吸尘功率,约 (m³/h)
450
环境条件
环境温度(°C)
10-35
空气湿度(%,非冷凝)
20-95
持续噪音等级(分贝 A)
< 60
连接数据
5 导线电源 N/PE 电压 (V)
3 x 230 V / 400 V
电压公差 (%)
± 10
电源频率 (Hz)
50 / 60
备用保险丝(A 惰性)
3 x 125
功率消耗 (kW)
34
额定电流 (A)
60.5
喷雾助焊器
助焊剂材料储存(个)
2
根据 IEC 61190-1-1助焊剂材料种类
RO, RE, OR
助焊剂材料效益液位
L0, L1, M0
喷射喷嘴(微米),根据要求可提供其它尺寸
130μm
喷射压力(巴)
0.5-1
喷射应用带 130 微米 喷射喷嘴宽度(毫米)
2-8mm
助焊剂材料的速度(毫米/秒)
20
定位速度(毫米/秒)
400
定位精度(毫米)
± 0.2
下部预热器,带玻璃板的动态辐射器盒
加热器型号
动态辐射器盒
400 V 下的额定功率 (kW)
12 ( = 8 x 1.5)
辐射器盒尺寸长 x 宽 (mm)
500 x 765
最大电路板尺寸长 x 宽 (mm)
508 x 508
顶级预-加热,压缩空气加热器(选项)
加热类型
中波发射器,对流式
230V 时额定功率 (千瓦)
4 ( = 2 x 2.0)
散热器盒长 x 宽的尺寸(毫米)
665 x 400
气动旁路压力(兆帕 )
0.03
气动工作压力(兆帕 )
0.3
点和路径焊接模块
模块类型
点和路径焊接模块
加热输出(千瓦)
1.15
焊料含量约 (公斤)
13
升温到 280°C度时间(小时)
1.25
最大焊接温度(℃)
330
焊料喷嘴的最小内部直径 (毫米)
3
焊料喷嘴的最小外部直径 (毫米)
6
最大焊接波形高度 (毫米)
5
最小边间隙(毫米)
3
焊接速度 X/Y 轴 (毫米/秒)
10
X/Y 轴定位速度 (毫米/秒)
0.5-200
定位速度 Z 轴 (毫米/秒)
0.5-100
定位精度(毫米)
± 0.15
处理系统
带伺服驱动器 3-轴系统
焊料供料:点和路径焊接模块
焊料铅类型
焊料线
最大线直径 (毫米)
2
最大线圈直径(毫米)
125
最大线圈高度(毫米)
125
最大轧辊重量(公斤)
4
带叶轮泵 DIP 焊接装置
装置类型
带叶轮泵 DIP 焊接装置,电机-驱动
加热功率(千瓦)
10.2
最大焊料温度(℃)
300
定位精度(毫米)
± 0.25
处理系统
带齿皮带驱动传动
带感应泵的标准 DIP 焊接模块
模块型号
带感应泵的 DIP 焊接模块
加热功率 (kW)
6.05
焊料容量,约 (kg)
230
加热至 280°C 所用的时间 (min)
210
最高焊接温度 (°C)
300
最大板子长度 (mm)
450
最大板子宽度 (mm)
350
Z 轴的定位速度 (mm/s)
20
定位精度 (mm)
± 0.25
搬运系统
通过丝杆电动
带感应泵的 XL DIP 焊接模块
模块型号
带感应泵的 DIP 焊接模块
加热功率 (kW)
6.05
焊料容量,约 (kg)
300
加热至 280°C 所用的时间 (min)
240
最高焊接温度 (°C)
300
最大板子长度 (mm)
500
最大板子宽度 (mm)
360
Z 轴的定位速度 (mm/s)
20
定位精度 (mm)
± 0.25
搬运系统
通过丝杆电动
焊料供应:DIP 焊接装置
焊料条尺寸 (毫米)
255 x 55 x 40
最大重量 (公斤)
8.7
单-道输送带系统
类型
无框输送带系统
运输系统
分段单输送带
输送带速度 (米/分)
0.2-10
标准输送带宽度(毫米)
60-406
输送带宽度调整类型
机动,前方固定导轨输送带
输送带角度(°), 不可调整
0
板长度 (毫米)
120-508
板宽度 (毫米)
63.5-406
最大板总量 (公斤)
8
板边缘支架(毫米)
3
PCB上部件的最大高度 (毫米)
120
PCB 下面部件的最大高度 (毫米)
30
建议从板到喷嘴距离(毫米)
1-1.5
板的定位精确 (毫米)
± 0.2
前往快查了解详情 >
SMT资源协同平台
登录/注册
企业后台登录
意见反馈
工厂采购 | 招聘
商家报价 | 服务
搜全站
暂无数据
我要询价 一键发需求
首页
快查
品牌馆
设备展厅
配件超市
商机线索
找企业
招聘岗位
广场
首页
设备展厅

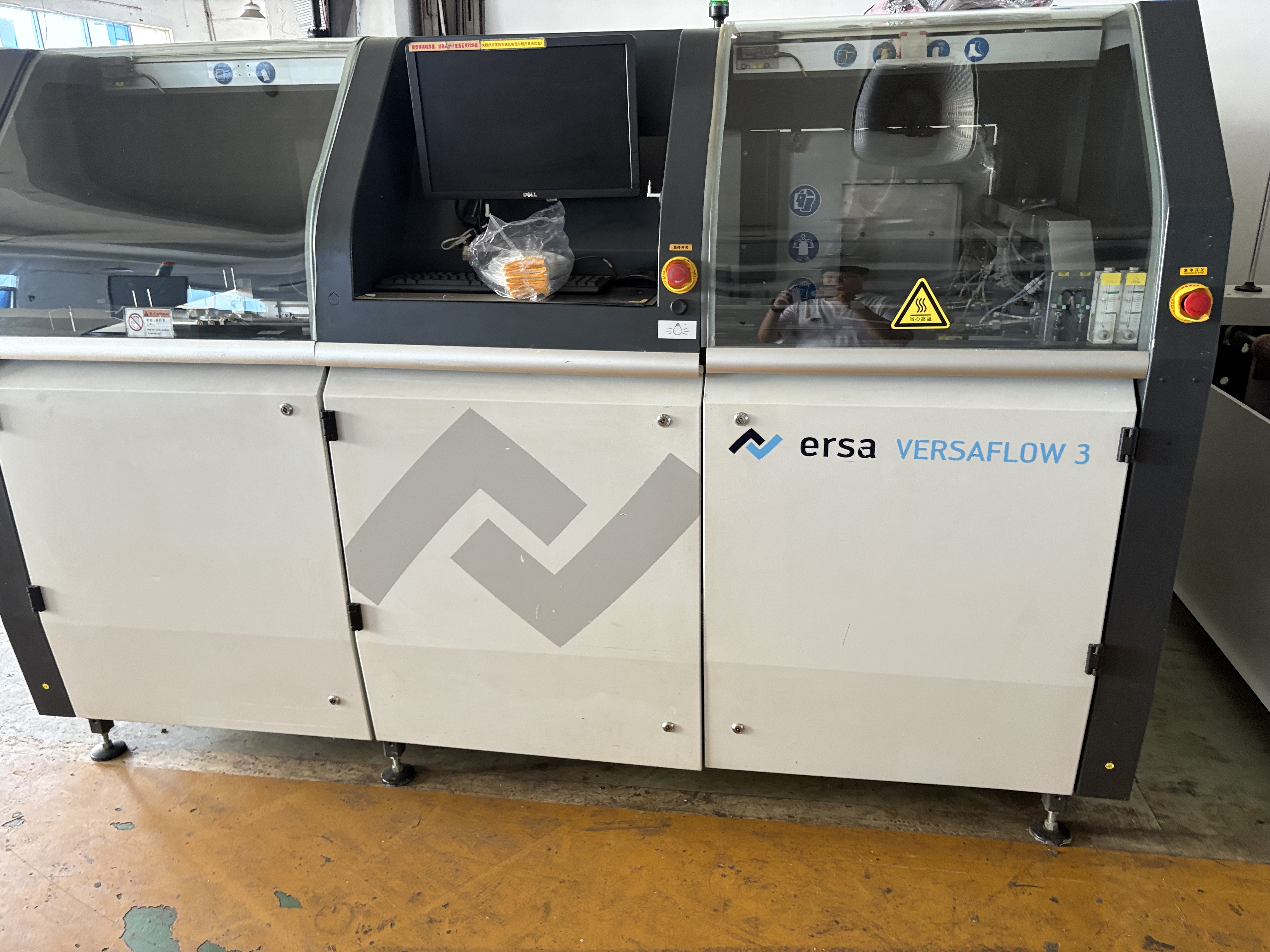

埃莎 Kurtz Ersa 选择性焊锡机 VERSAFLOW 3/35
埃莎 Kurtz Ersa 选择性焊锡机 VERSAFLOW 3/35
品牌:
埃莎/Kurtz Ersa
类型:
焊接设备
库存:
1
设备尺寸:
2450mmx1750mmx1650mm
设备重量:
1100kg
电源要求:
3 x 230 V / 400 V
气源要求:
5m³/h
售价:
待询价
租赁:
待询价
电话联系
深圳市华瑞中天科技有限公司
主营:
企业性质:
认证状态:
未认证
联系方式:
查看联系方式
设备状况
相关文档
服务声明
设备状况
暂无介绍
相关文档
服务声明
设备展厅为拥有闲置资产的企业提供展示服务,库存和在途的设备都可以租赁或出售。 每台设备都有唯一的序列号(Series Number),企业自行决定在设备信息中展示或隐藏S/N。 51SMT不介入新设备的销售。 有任何疑问,可以添加企业微信客服 或 直接拨打152 1950 6010 咨询
