SMT元件极性识别知识

SMT元件贴装方向贴错指的是在PCB上放置元件时发生的错误,这些元件具有特定的定向性。这些电子元，例如二极管、电容器和集成电路,具有必须遵循的特定方向，那么今以下就是分享关于SMT元件极性识别的相关知识

目的

通常在SMT生产中为避免在生产过程中出现元件极性反向等不良现象，提高核对人员对有极性元件的方向认识，确保首件制作及元件极性确认的正确性

元件极性定义

元件极性是指元件方向或元件第一脚的位置，有极性是指在PCB板上贴装时需按一定的方向进行贴装，确保元件正负极或元件第一脚与PCB板实际线路相符，如果贴装时方向不正确，就会造成电路不通，元件本体短路烧坏，使电路不能正常工作等情况。

有极性元件的种类

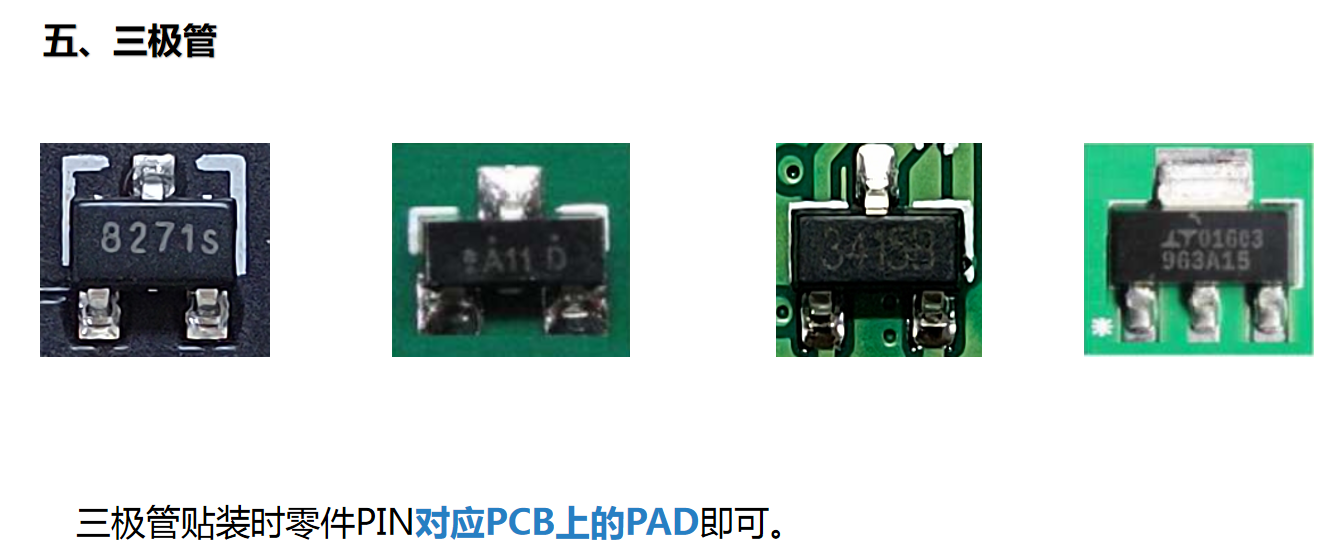

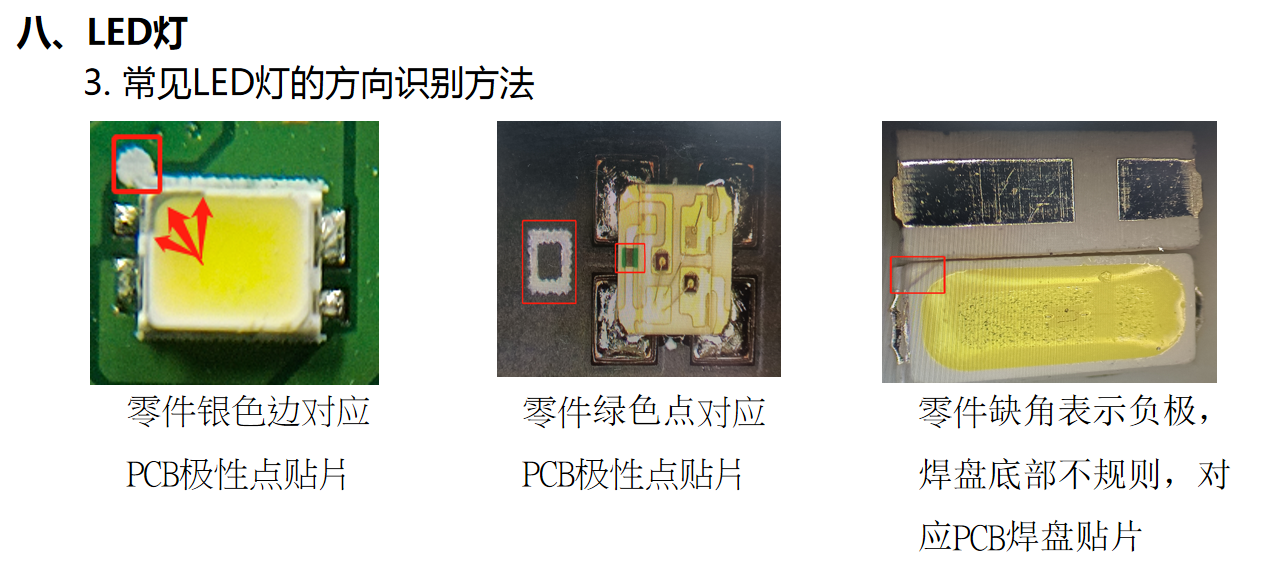

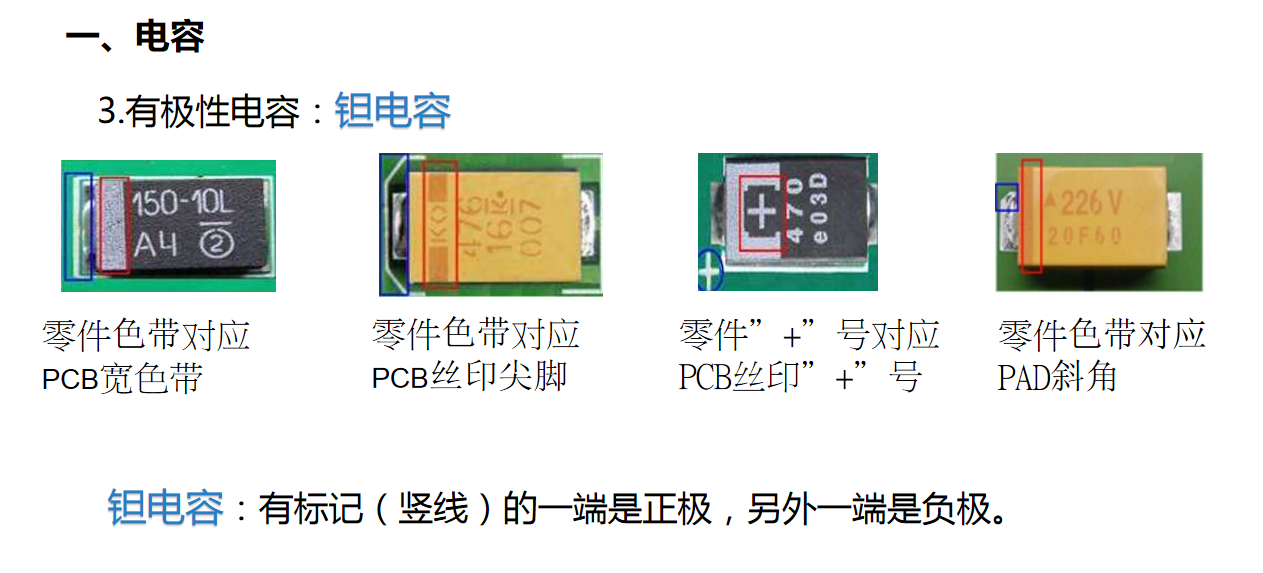

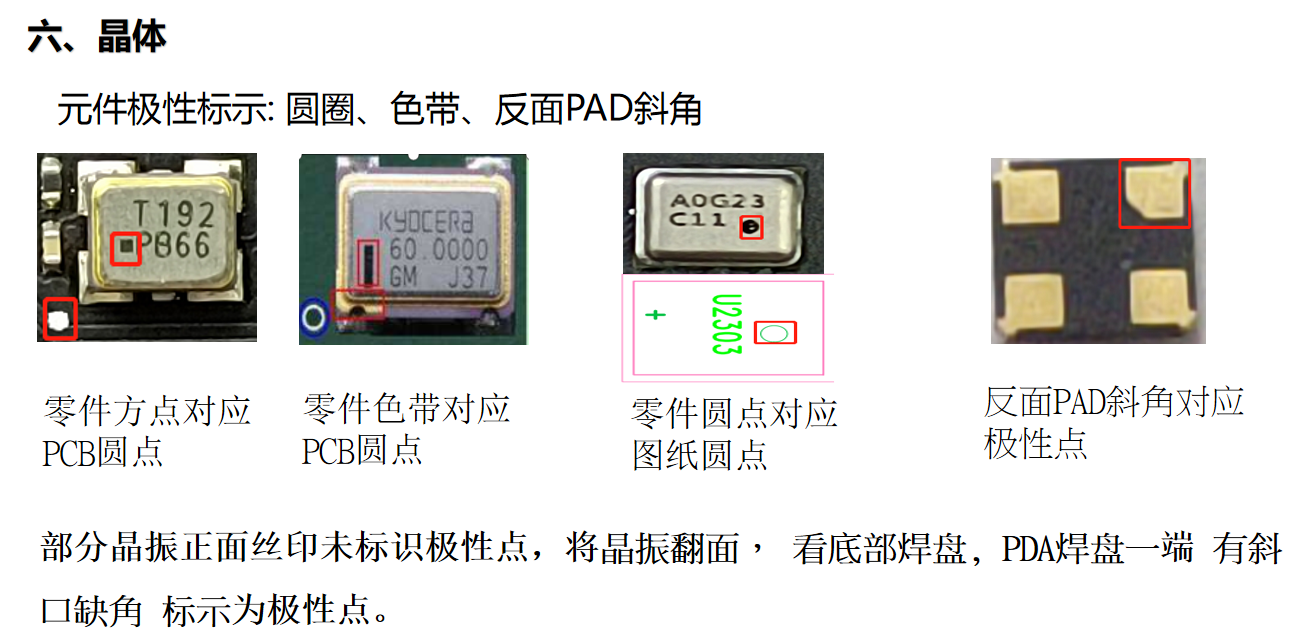

目前有极性的元件有很多，我们所能接触到的有：电容（符号：C )、电阻（符号：R )、二极管（符号：D )、三极管（符号： Q ) 、集成电路（符号：IC )、晶体（符号：X )、弹片，连接器（符号：J ) 、射频座、RF座、光感、MIC、共振滤波器、LED灯等…

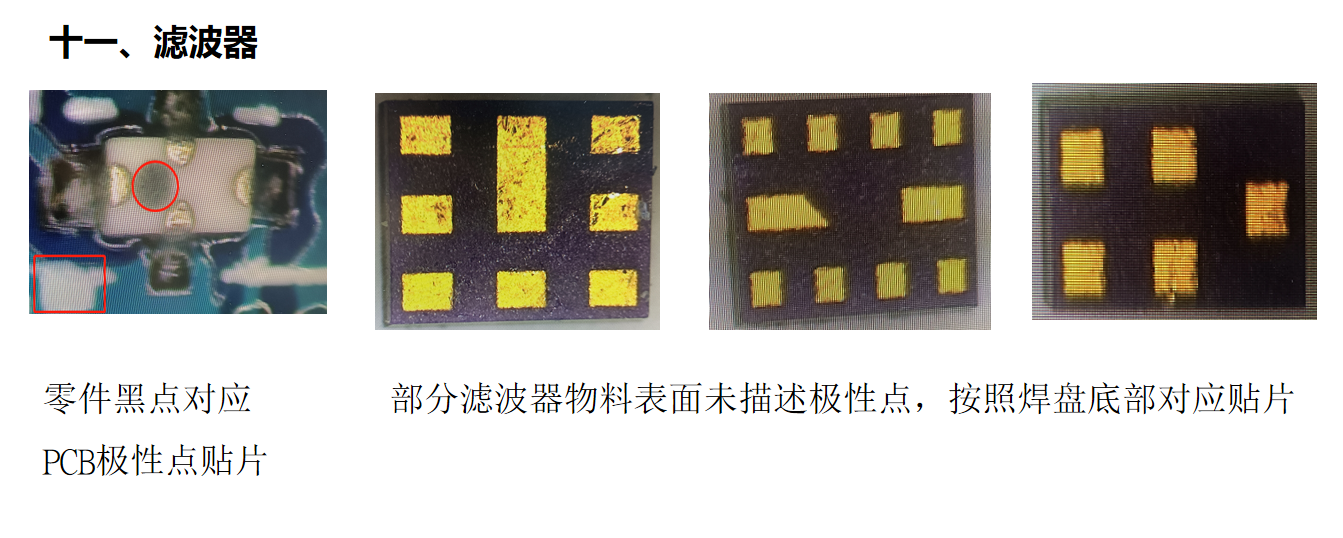

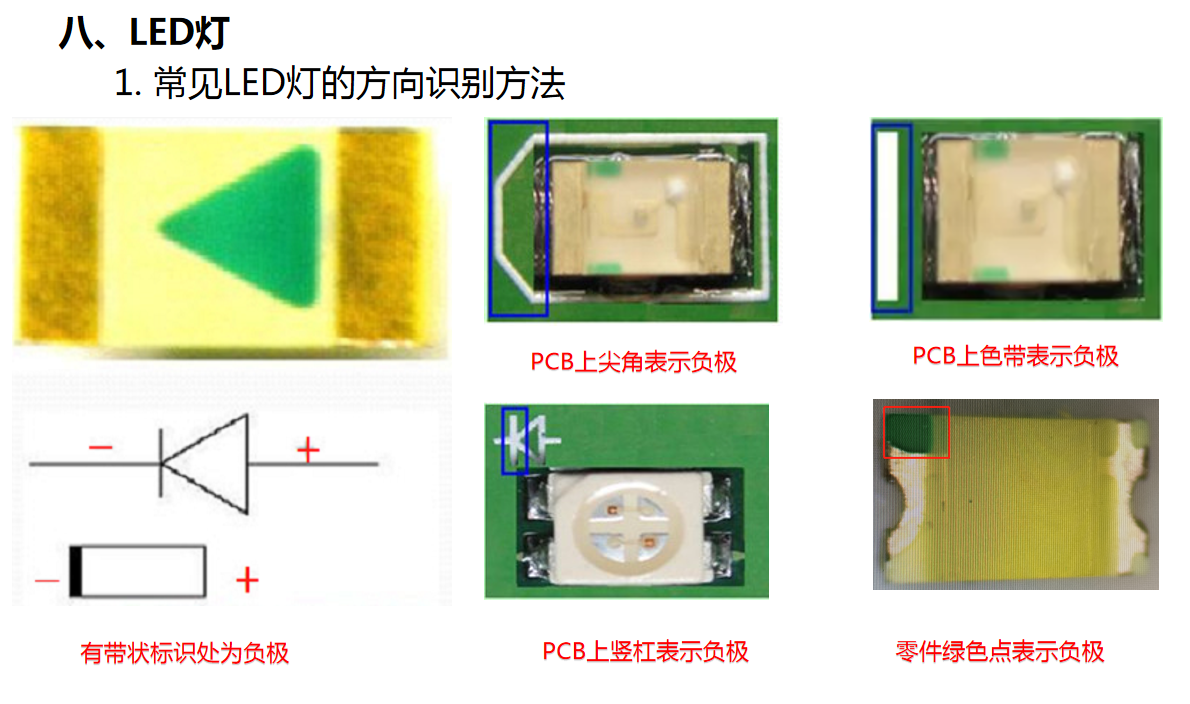

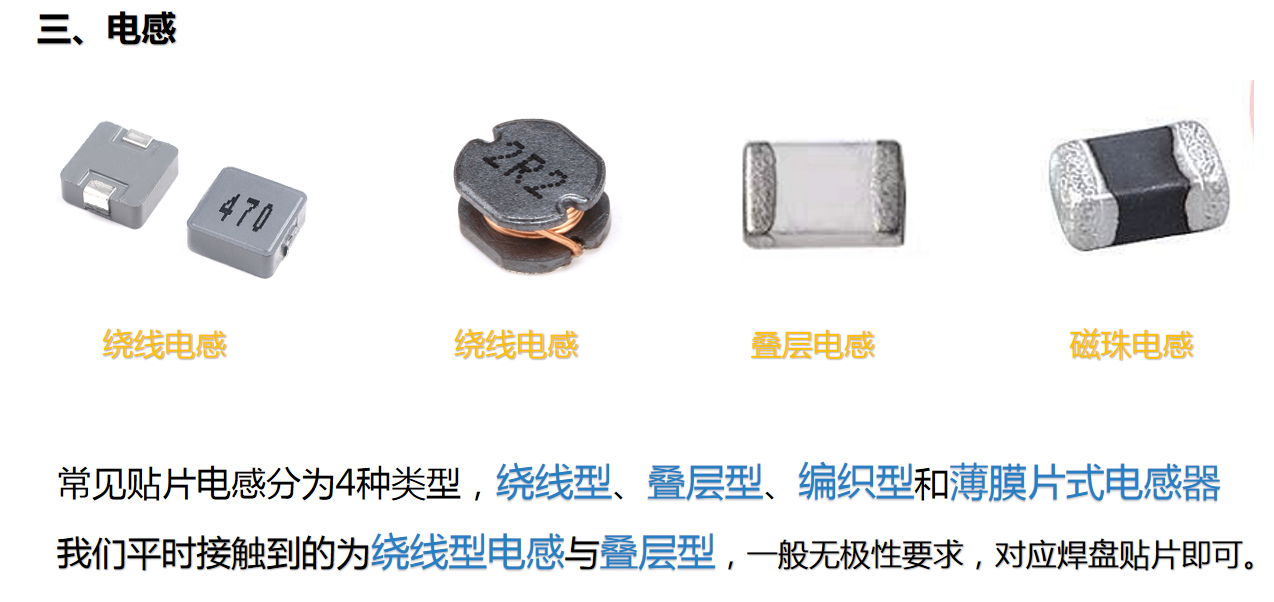

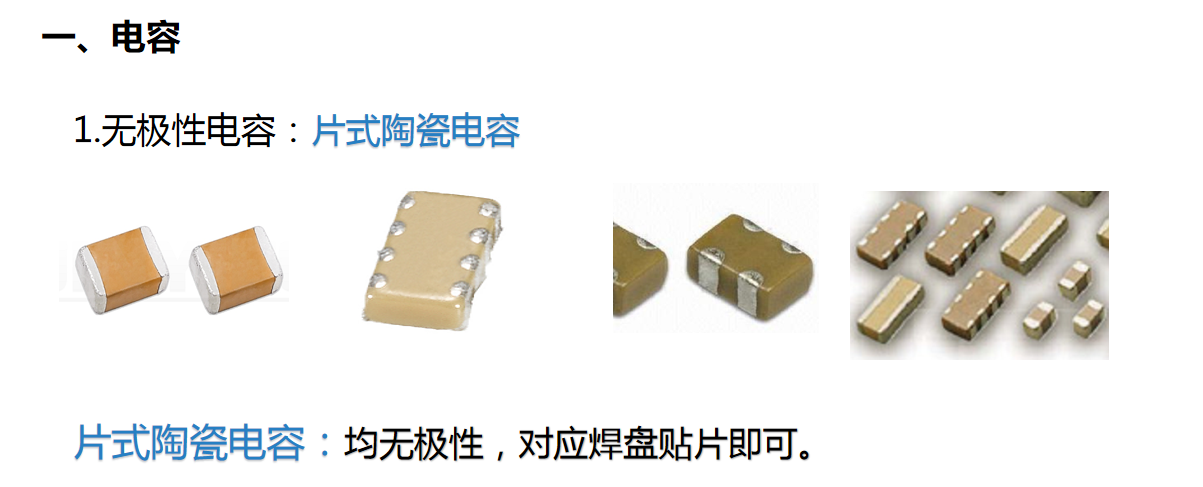

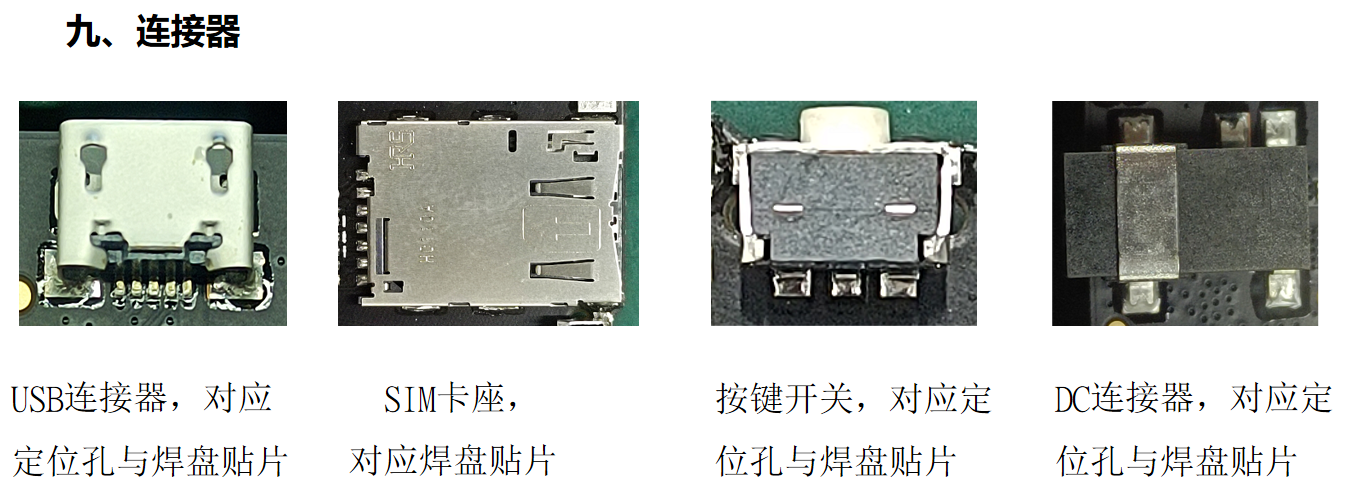

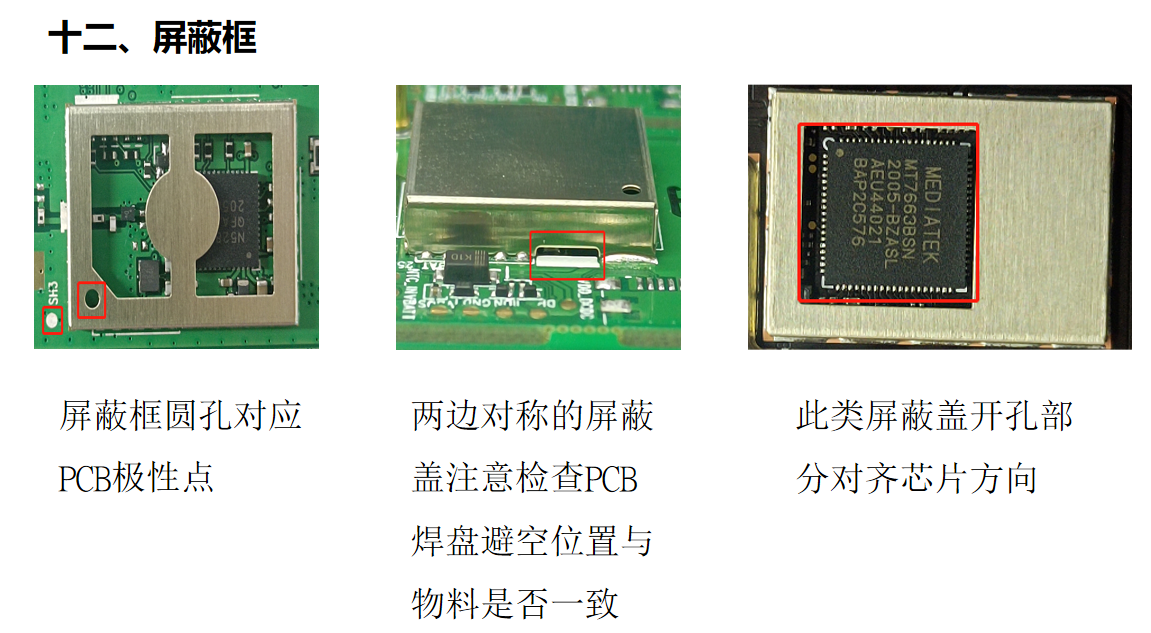

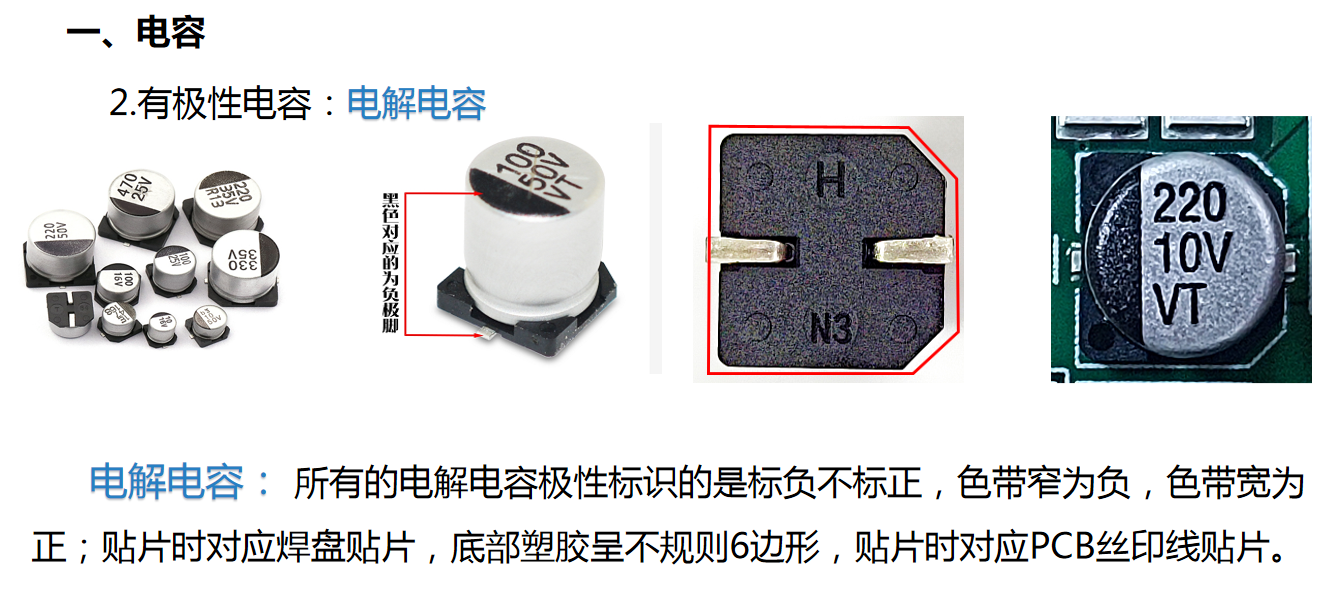

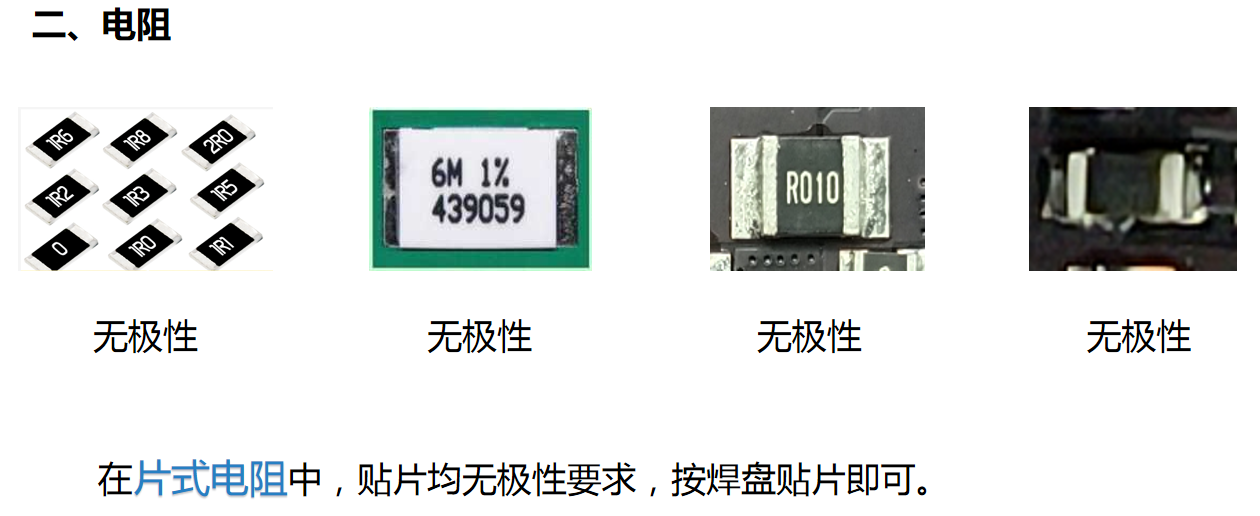

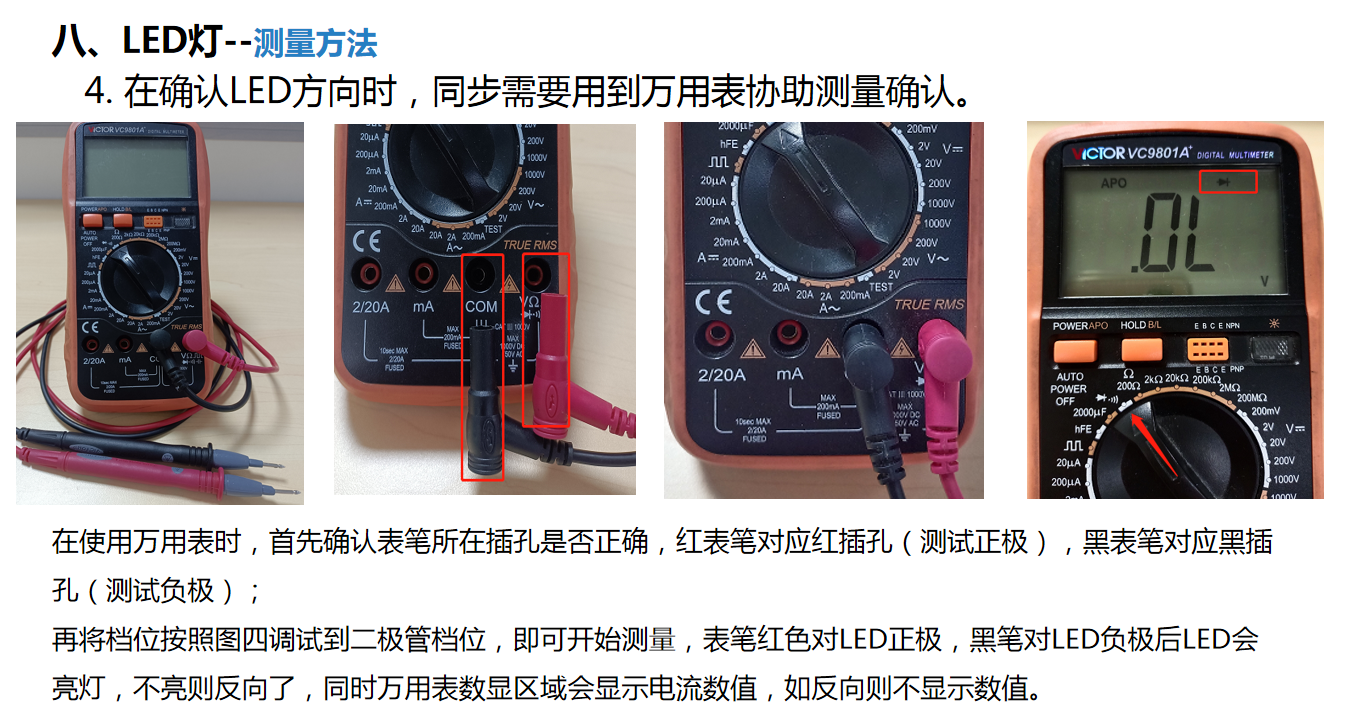

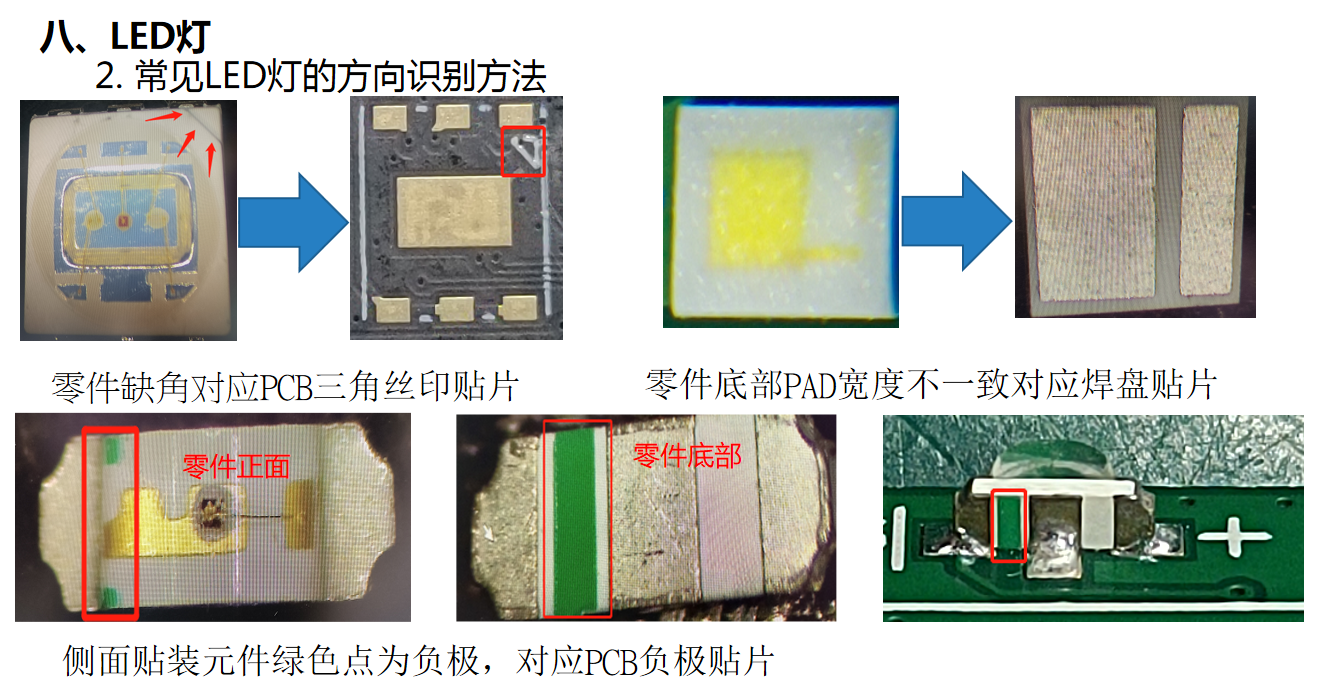

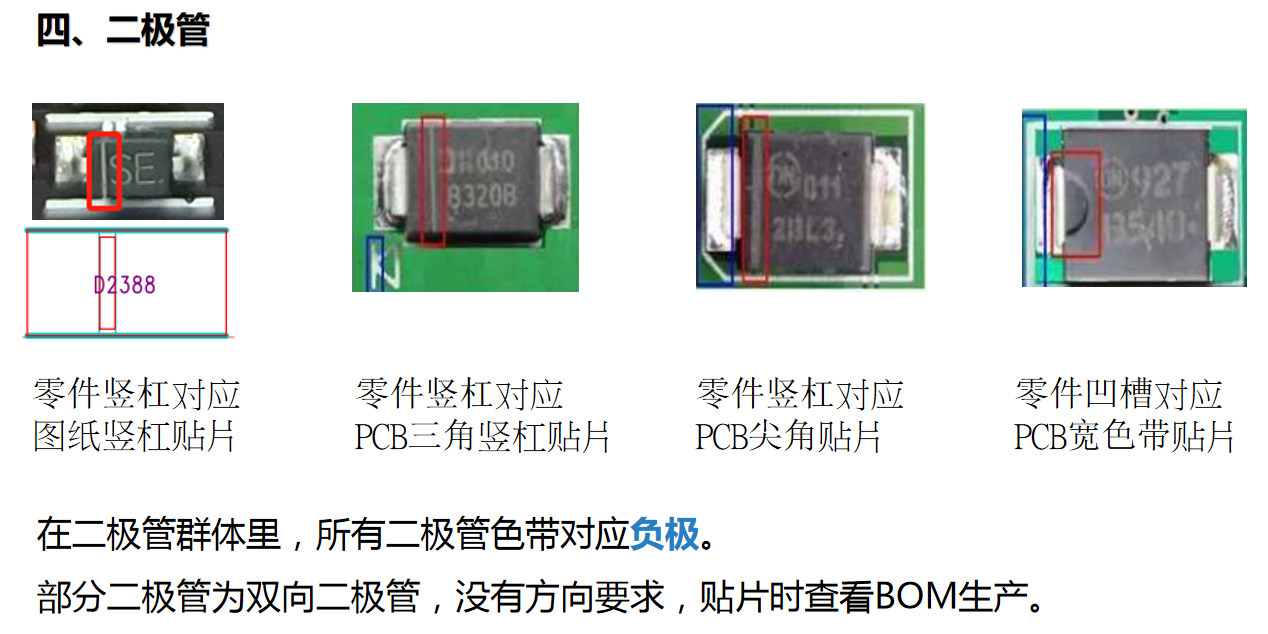

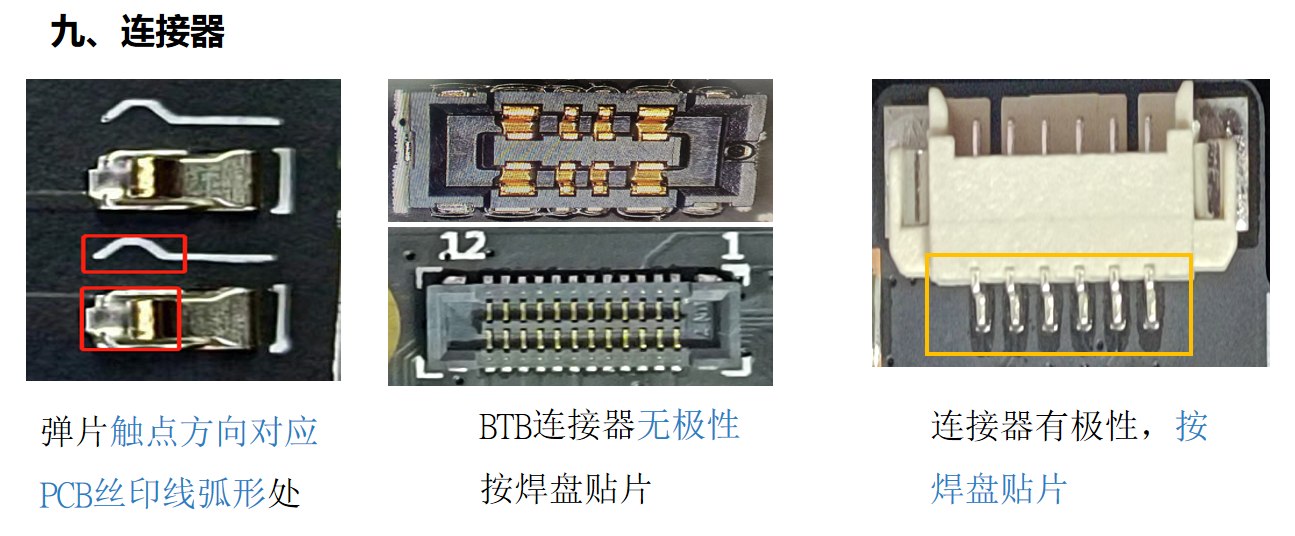

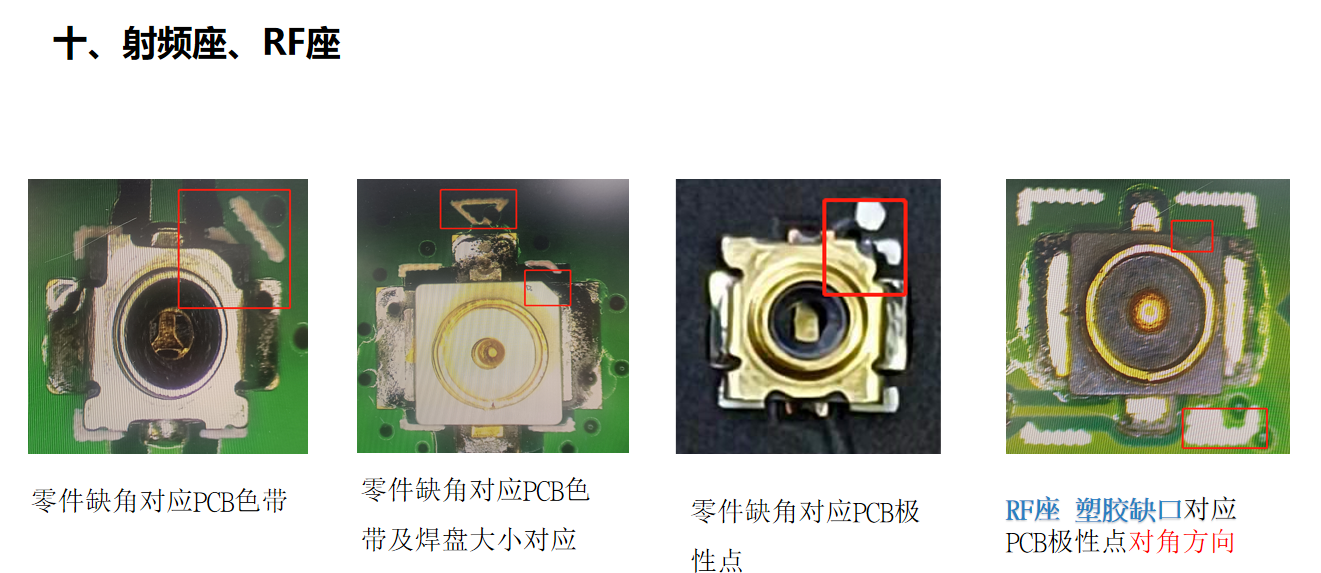

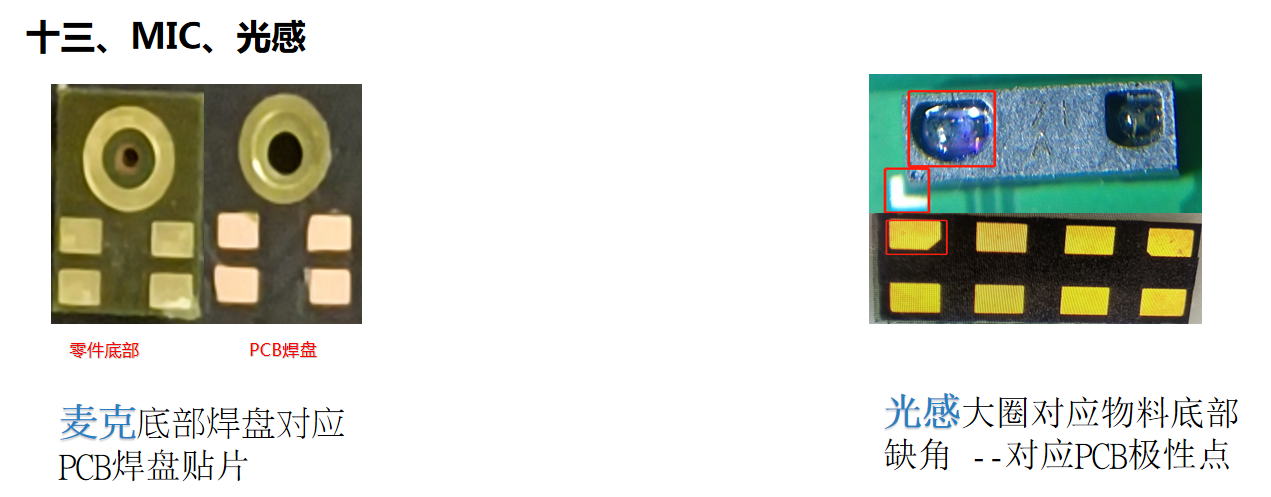

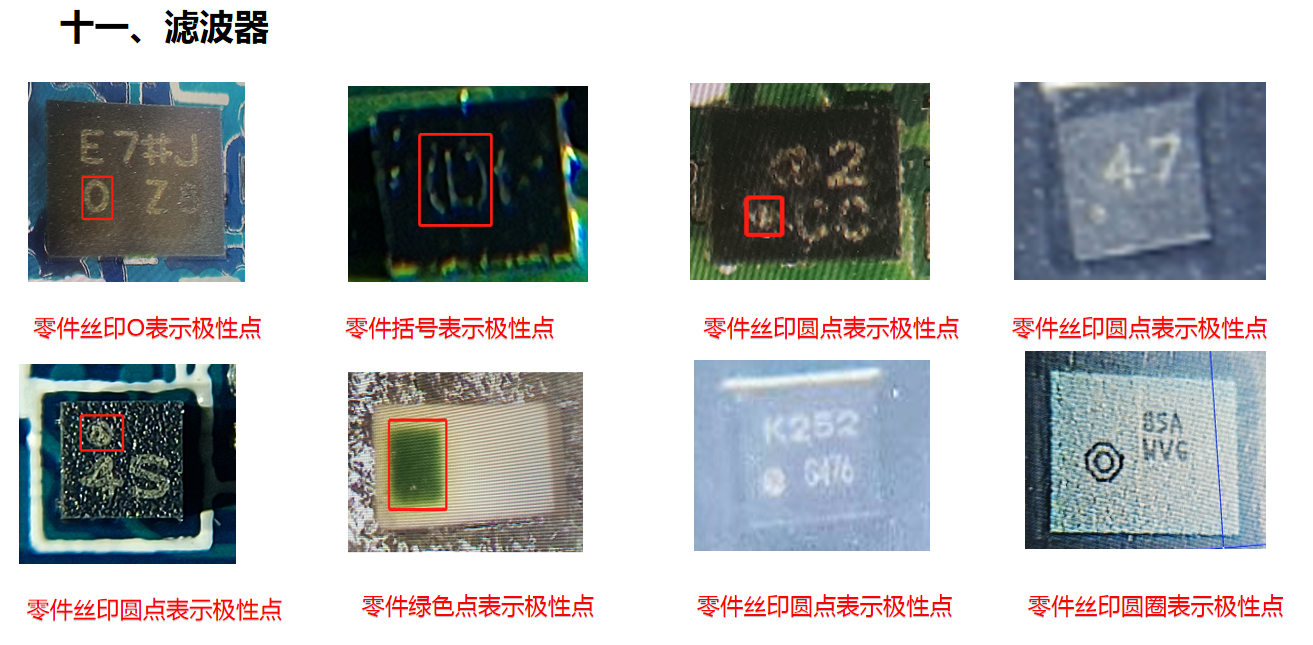

目录种类：1、电容 2、电阻 3、电感 4、二极管 5、三极管 6、晶振 7、集成电路IC 8、LED灯 9、连接器 10、射频座、RF座 11、滤波器 12、屏蔽框 13、MIC、光感 14、特殊类：共模滤波器

7、集成电路IC

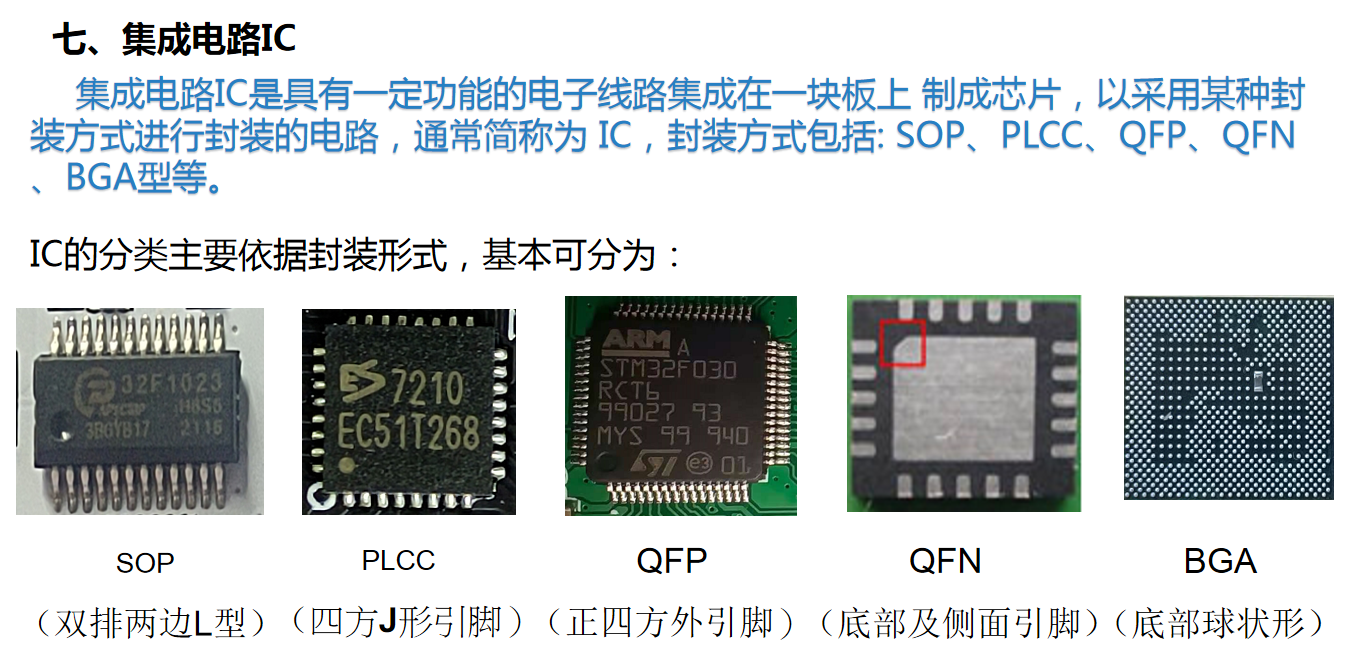

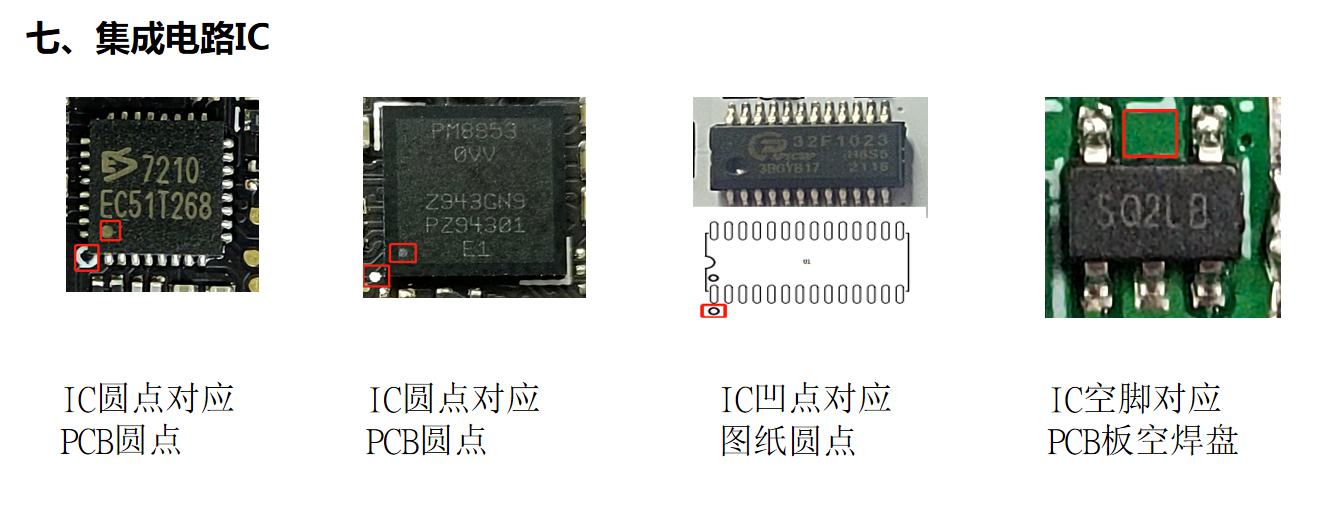

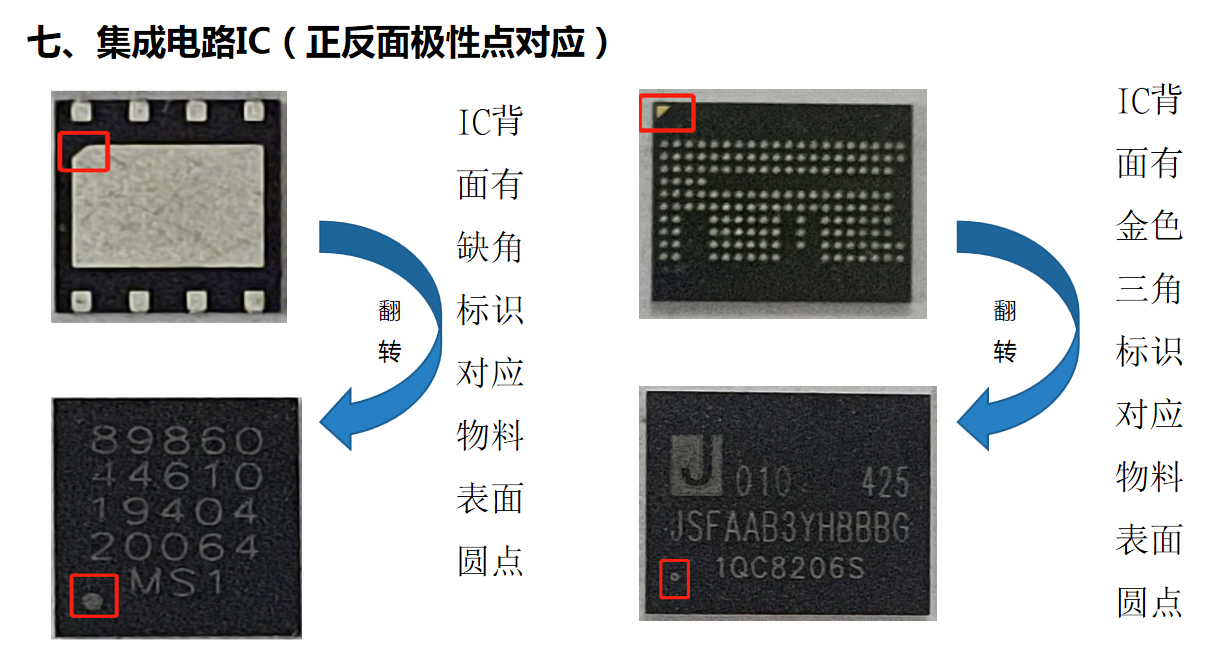

1. IC是常用电子元件，一般引脚数量在2个以上，极性标示通常指的IC 引脚第1脚的位置，只要IC本体第I脚与PCB板第I 脚对应，IC的极性就正 确。
2. IC因封装方式多、不同的厂家有不同的标示方法，所以是有极性元件 中种类最多的元件，极性识别方法最广泛的元件， 而IC在电路中起主导 功能，极性是否正确,是确保产品功能 能否实现的关键。

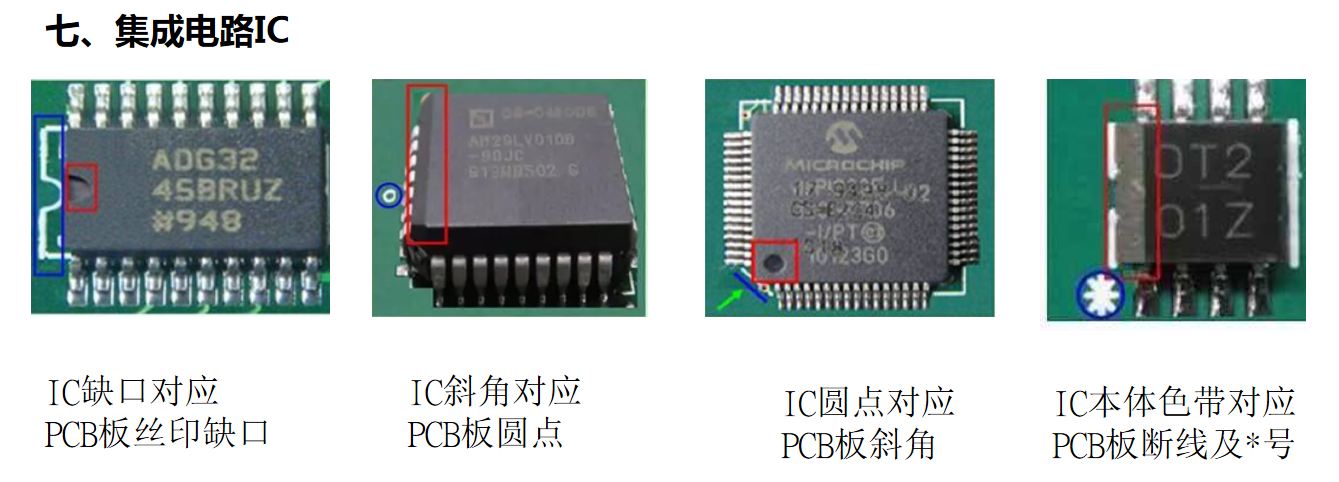

3.IC本体极性常用标示：凹点/凹槽/色带/圆点/斜缺角/三角符号。

4.PCB板上IC极性常用标示:圆圈/圆点/L线/斜缺角/+号/丝印“1”。
