吸嘴
一 吸嘴的制造过程
一个最普通的吸嘴都有十道工序，其中包括开料，数控车床车外形，磨圆，打孔，装配嘴头，粗磨（平磨，外圆磨），精磨，割内孔，抛光，检查等等，其中每到工序还要专门定制工装夹具，而且每到工序都需要全检，主要检查各个尺寸和外观，做到这些品质标准才能有一个好的保证。
二 吸嘴的结构
吸嘴一般是由一个座子加一个嘴头组成，座子一般是用钢材加工，嘴头的材料就有很多种类，有普通钢材，有钨钢，有陶瓷，有钻石钢，钻石钢也叫黑材。在设计吸嘴时，人们通常把吸嘴接触元件的表面设计成中心对称的形状，而对于作为拍照背景的吸嘴背景平面设计成哑光面且表面没有混色的情况，当然这个背景也通常被设计成一种单一的颜色，比如绿色和黑色。
贴片机吸嘴不仅是贴片机对吸取的元件进行贴、放动作的关键零件，而且也是光学视觉系统的照相机拍照时的背景，它主要是利用真空的吸附作用来对元件进行吸取，而运用吹气把吸附在吸嘴的元件放到电路板的坐标位置上。
当贴片机的吸嘴吸取元件的时候，要达到理想的情况就必须保证元件的中心、吸嘴的中心和所获得图像的空间中心应该是重合的，而光学视觉系统的调整实际上也是要补偿实际工作的情况下这个不重合而导致的偏差。
不同的贴装元件需要用不同的吸嘴来吸取。几乎每个吸嘴都会带有反射背景，其主要是为了在图像摄取时具有良好的背景，以便在图像处理的时候能够确保目标标信息准确的突出，吸嘴当提取图像时，吸嘴作为背景，使元件的图像对比度增强，更加清晰可见。
三吸嘴的分类

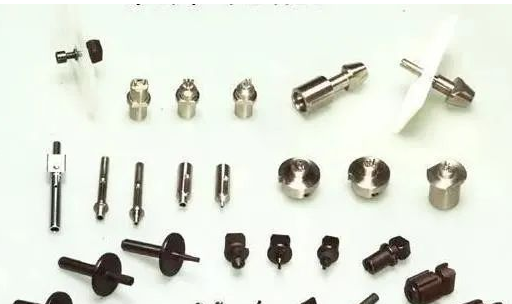

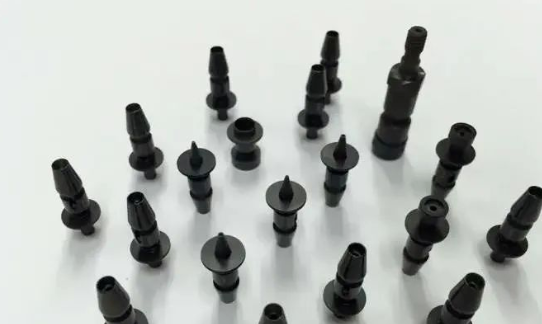

由于贴片机吸嘴需求大，目前国内有许多国产的吸嘴，其质量有些也非常不错，相比较原装吸嘴高昂的价格，国产吸嘴成了smt吸嘴界的宠儿。但是smt吸嘴五花八门，选择起来不免头疼，接下来我们将从材质、形状、大小等方面进行介绍。按材质分有钨钢，钻石钢，陶瓷，塑钢、塑胶、铝、铁等。按形状分有圆孔，方孔，V槽等，按大小分更是有多种，该怎样选择吸嘴呢？
吸嘴材质：
1、 钨钢吸嘴：钨钢吸嘴结实，耐用，但是易发白，不怕麻烦的朋友，或者可以选择钨钢吸嘴，发白了就用油性笔涂涂，还可以继续用。
2、 陶瓷吸嘴：陶瓷吸嘴永不发白，但是很脆，易断裂。小心使用可以避免或减少断裂发生。
3、 钻石钢吸嘴：结实、好用、永不发白，但是特贵，性价比不高。
4、 胶头吸嘴：当料的表面不平整或料有粘性时，适合选用胶头吸嘴，但是胶头吸嘴寿命不长，建议订胶头吸嘴时，多买些胶嘴头备用，当嘴头磨损了时，可以直接自己换上胶嘴头就可。

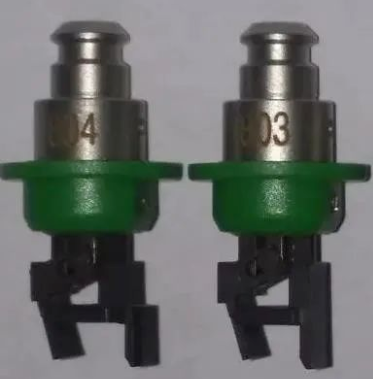

5、夹嘴：一般是针对大的异形元件进行定制，由最古老的贴片机的机械爪继承发展而来。一般是由铜或氧化铝制作的夹子
吸嘴大小：
标准规格的料，吸嘴规格基本都是固定的，以三星sm为例，0805料对应cn065吸嘴，0603料对应cn040吸嘴等等，当有些料不大不小，形状奇奇怪怪时，就需要订做吸嘴了。
吸嘴形状：
吸嘴形状有方孔，圆形，V槽等。订做的吸嘴，一般根据料的形状，选取平整的吸着点，有些做成伸长的吸嘴，伸进料的凹槽平面吸取，有些根据料的边缘，做成回字型，有些两端用平面，中间不平，则要搭个桥。有些料有粘性，不好放料，则要在吸嘴壁开些槽，或是做成胶头。
smt贴片机吸嘴技术随着时代的进步，也经过多年的发展变化，完全能够满足各种电子元件表面的贴装生产的需求，不过由于0201和01005细小元件的应用，smt贴片机吸嘴越来越小给加工生产厂家同样带来新的挑战。现在普遍采用的smt贴片机吸嘴材料和加工方法并非无懈可击：就好像钻石头smt贴片机吸嘴并不是真正的钻石，而是钻石与金属的复杂混合物，它价格过高且易于裂缝和破碎；氧化锆smt贴片机吸嘴也较贵，但没有金属化材料硬，且使用不当的话易于破碎和裂片；清洗过程，尤其smt贴片机吸嘴是小孔时，涂覆不当会造成堵塞孔；工具钢不仅难以加工且相对较贵。Smt贴片机吸嘴端头高耐磨性的表面处理.
铝合金一陶瓷smt贴片机吸嘴经过扫描电镜微结构检查和各种性能检测，表明是一种性价比很高的产品，在耐磨性、表面质量、防阻塞性、色彩及smt贴片机吸嘴的寿命方面都达到令人满意的水平，而且在实际测试中，模拟完成3百万次下接触后，用扫描电镜观察smt贴片机吸嘴没有发现明显的磨损和损坏；在中等产量的工作厂地进行了20个多月的试验，显示了极好的性能，没有故障发生。这种smt贴片机吸嘴采用铝合金作为smt贴片机吸嘴基体，在端头采用一种电泳陶瓷成型专利技术进行表面处理而制成的。电泳成型利用陶瓷氧化颗粒在电场中充电的运动，形成更高的密集层。由于这层为紧密堆积结构，这种方法能在复杂表面形成低缺陷的陶瓷。电泳陶瓷成型专利技术能在几分钟内在加工好的铝合金smt贴片机吸嘴端头上生成十几微米厚的陶瓷均匀沉积层，并且与铝合金结合良好。
其实，smt贴片机吸嘴需要高耐磨性的部分只是smt贴片机吸嘴与元器件接触的端头，采用容易加工而且成本低的材料，在端头表面处理，是解决smt贴片机吸嘴问题的重要思路，而应用材料和处理方法以及检测方法是技术关键；
良好吸嘴的标准：
1. 准确度必须达到微米之内
- 同心度必须每一个统一治具测试
- 吸嘴成品必须可以倒立
- 尺寸大小,高度必须统一
- 吸嘴头必须陶瓷制作防静电
除了以上几点还要考虑如下几个问题
1进口耐磨不锈钢制作（防止变形,精确度不够）
2专用防静电陶瓷头（以防静电损坏电子元件）
3反光透明,日本三凌塑料材料（识别反光率高,提高生产率）
4五金件通过加硬热处理（使用寿命更长,耐磨）
四， 吸嘴的清洗
如没有清洗设备，可以用清洗溶剂泡一下吸嘴，再用气吹干净（注意吸嘴材质，有的吸嘴是不能接触溶剂的）有条件的可选择吸嘴清洗设备，清洗溶液可以是纯净水或蒸馏水，也可以用专业的清洗溶剂
手工清洗
清洗：用棉棒沾少量酒精，用沾有酒精的棉棒向吸嘴孔正反各转8次。
通孔：用细针疏通吸嘴孔，清除沾在孔壁的异物。
吹气：用气-对着吸嘴孔吹气10秒，吹去残留的异物。
擦拭：用无尘布擦拭吸嘴反光面（禁止用硬物）
检查：用光学放大镜目视吸嘴头，反光面，孔壁。
消磁：将吸嘴在消磁器上方来回移动。
完成：将保养好的吸嘴放入干净的吸嘴盒内。
以上方法同理适用于松下贴片机吸嘴，FUJI/富士贴片机吸嘴 JUKI yamaha 三星贴片机吸嘴。
常见吸嘴吸取错误的原因
贴片机吸嘴吸取错误的原因。 吸嘴磨损，吸嘴变形、堵塞、破损造成气压不足，导致吸不起元件，所以要定期检查吸嘴的磨损程度，对严重的予以更换。
SONY2000吸嘴 (3)真空负压不足，当吸嘴取元件时，吸嘴处产生一定的负压，把元件吸附在吸嘴上，其判定吸嘴拾取元件是否异常一般采用负压检测方式，当负压传感器检测值在一定范围内时，机器认为吸取正常，反之认为吸取不良。在元件吸取时，真空负压应该在53.33kPa以上，这样才能有足够的真空量来吸取元件。若真空负压不足，将无法提供足够的吸力吸取元件，在使用中我们要经常检查真空负压，并定期清洗吸嘴，同时还要注意每个贴装头上的真空过滤芯的污染情况，其作用是对达到吸嘴的气源进行过滤，对污染发黑的要予以更换，以保证气流的畅通。
吸取高度的影响，吸嘴理想的吸取高度是吸嘴生接触到元件表面时再往下压0.05mm，若下压的深度过大，则会造成元件被压进料槽里反而取不起料。若某元件的吸取情况不好，可适当将吸取高度向上略微调整一点，例如0.05mm。作者在实际工作过程中曾碰到过某一料台上的所有元件都出现吸取不好的情况，解决的方法是将系统参数中该料台的取料高度适当上移一点。
吸嘴清洗检测机功能SMT吸嘴清洗检测机可以取代传统超声波清洗方式，利用离子高压冲洗、自动烘干吸嘴，还可针对每个吸嘴进行真空、赃物、缺陷及安装测紧力进行检测，自动读取吸嘴二维码，实时监控吸嘴清洗状况，清洗后吸嘴自动分类摆盘、防呆防错、节省人力。
吸嘴清洗机和吸嘴清洗检测机优势对比：
⑴、吸嘴清洗机仅能够对吸嘴进行基本的清洗功能，该设备还需要人工配合；吸嘴清洗检测机能够全自动运行，在清洗检测过程中基本不用人工参与。
⑵、吸嘴清洗检测机清洗功能比吸嘴清洗机效果相对更好一些，而且自带烘干功能，清洗检测完后即可使用。
⑶、吸嘴清洗检测机自带强大的检测功能，能检测出吸嘴存在的潜在隐患，避免企业出现意外损失和停机造成的损失。
⑷、吸嘴清洗检测机自动化运行，能够对接MES系统，能够追溯。
吸嘴清洗检测机特点
1、通用性强，该设备能够兼容主流贴片机，例如富士、松下、西门子等厂家的贴片机。
2、智能检测，内置视觉检测系统、真空系统、压力传感系统，能够实现吸嘴的多项目质量检测。
3、智能筛选存储，自动判断吸嘴质量级别，并存储在指定区域。
4、追溯性好，能够连接MES系统，自动记录吸嘴状态信息。
吸嘴清洗机很常见，能够解决SMT行业企业的基本需求，价格也相对便宜。但如果SMT行业企业选用吸嘴清洗检测机，不仅能够更好得清洗吸嘴，提高吸嘴循环使用的比例，还能够对吸嘴当前的质量进行判断，及时帮企业发现吸嘴隐患，避免出现生产事故，减少非正常因素造成的损失。
贴片机吸嘴保养细节：
1、SMT吸嘴表面用无尘布擦灰;
2、小孔径吸嘴可以用细钢丝通一下,再用汽吹;
3、吸嘴表面不能用酒精等腐蚀性溶液浸泡,否则会使表面脱落;
4、HOLDER用棉棒擦腔体,不可捅坏滤网;
5、HOLDER爪牙定期加专用油脂;
6、根据生产最好定期保养,平时做好其它维护。
使用贴片机吸嘴注意事项
禁止用比较硬的布擦拭吸嘴反光面。
禁止带有磁性的物体与吸嘴接触。
禁止硬物体与吸嘴接触。
下面我们将举例讲解：
型号：松下贴片机CM602吸嘴，松下贴片机CM212吸嘴，松下贴片机MSH3吸嘴，
松下贴片机CM602/CM212吸嘴保养：
松下CM602/CM212吸嘴NOZZLE按照系列顺序保养：
1、捅针清洁吸嘴杆；
2、擦拭反光板；
3、检查吸嘴杆有无变形；
4、气-吹吸嘴杆。
5、装入机器检查真空值为CM602小于-85 为OK. CM212小于-65为OK。
松下贴片机MSH3吸嘴NOZZLE按照如下顺序保养：
1、将吸嘴放入酒精盒中浸泡约10min；
2、用捅针清洁吸嘴杆；
3、气-吹吸嘴杆；
4、目视检查吸嘴杆内无堵塞为OK。
怎么确认SMT贴片机吸嘴的好坏，一般主要从以下5点判断：
1，良好吸嘴
“状况良好，色泽正常
2，吸嘴堵塞
吸嘴端面无磨损、堵塞、破裂等”
3，吸嘴磨损、泛白
会产生掉件/多件、缺件、偏移、立片及抛料等不良
4，吸嘴破损、缺角
会产生缺件、偏移、抛料等不良
5，吸嘴磨损、脏污
会产生掉件/多件、缺件、偏移、立片及抛料等不良
在SMT贴片机工作中，贴片机的吸嘴的工艺和完好性会对贴片机的性能起到重要影响。贴片机吸嘴作为贴片机的重要部件之一，我们有必要对它做好日常的维护与保养。
