Vitrox 的3D 锡膏检测设备

今天,我们将视角聚焦于智能制造的首道质量防线——焊膏检测(SPI),看一项融合了高速3D成像与人工智能的技术,如何为微电子与先进封装领域,构建一个更智能、更可靠的“工艺守护者”。


一、 新挑战:先进封装对检测提出的“灵魂三问”

当产品走向微型化与集成化,传统的SPI系统常常陷入困境:

  1. “能否看清?”:面对01005元件、晶圆级封装(WLP)的微凸点,检测精度是否足以洞察每一个微米的体积偏差?
  2. “能否跟得上?”:在高混合、快节拍的生产线上,检测速度是否会成为新的瓶颈?
  3. “能否自我进化?”:面对层出不穷的新产品,调试设备是否仍严重依赖工程师的“经验玄学”?

这些问题的答案,决定了一条产线的质量上限与盈利空间。而新一代高速3D SPI系统的价值,正是对此给出了肯定的回应。


二、 新内核:不止于检测,更是“工艺控制中枢”

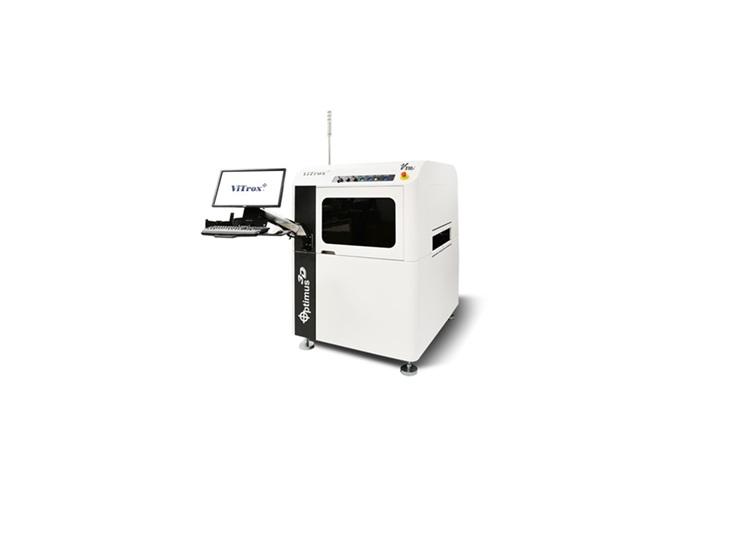

以业内领先的V310i Optimus系统为例,其核心突破在于为冰冷的检测设备,植入了一个可学习、可决策的“工艺大脑”

  • 智能之眼:微米世界的精准测绘采用高分辨率真3D测量技术,它能像高精度地图一样,完整重建每一处焊膏的三维形貌。无论是常见的矩形焊盘,还是异形焊盘、密集的焊锡凸点阵列,其高度、面积、体积、形状等关键数据均被精准量化,从源头杜绝误判与漏判。
  • 智慧大脑:让系统学会“自己调参”最具革命性的,是其内置的智能参数引擎与机器学习功能。系统能基于海量检测数据自我优化,对新产品的检测方案进行智能推荐。这意味着,工程师从重复性的人工调试中解放出来,将精力聚焦于更复杂的工艺分析,实现了从“操作工”到“分析师”的角色升级。
  • 神经网络:构建产线的质量闭环真正的价值在于连接。该系统能够与上游的焊膏印刷机、下游的AXI自动X光检测系统,甚至贴片机进行实时数据对话。例如,它将SPI测得的焊膏体积趋势,实时反馈给印刷机进行动态补偿;同时,将缺陷特征与AXI发现的焊接后故障进行关联分析,精准定位工艺根因。这形成了一个从“印刷-贴片-回流”的实时质量预防网络。
  • 成本哲学:隐藏在通用性中的长期主义一个常被忽略但至关重要的设计是:该系统的易损备件与同品牌主流3D AOI设备共享率高达95%。这一设计,为用户大幅降低了备件库存资金占用、简化了维护复杂度,从设备全生命周期来看,显著提升了投资回报率,体现了设计者深谙制造业降本增效的核心诉求。

三、 新场景:赋能SiP、芯片凸点等前沿工艺

在系统级封装(SiP)、引线框架、传感器模组等生产场景中,这套系统的价值被加倍放大。某家专注于高端汽车电子制造的企业反馈,在引入该方案后:

  • 工艺调试周期缩短超50%,新产品快速量产能力大幅提升。
  • 因焊膏印刷导致的回流焊后缺陷率下降超40%,实现了显著的质量成本节约。
  • 产线具备了“自适应”能力,即使面对不同批次的锡膏或网板磨损,也能通过系统自动补偿,维持输出品质的稳定。
