FUJI的H02贴片头取“吸嘴电磁阀”部分气路分部走向图

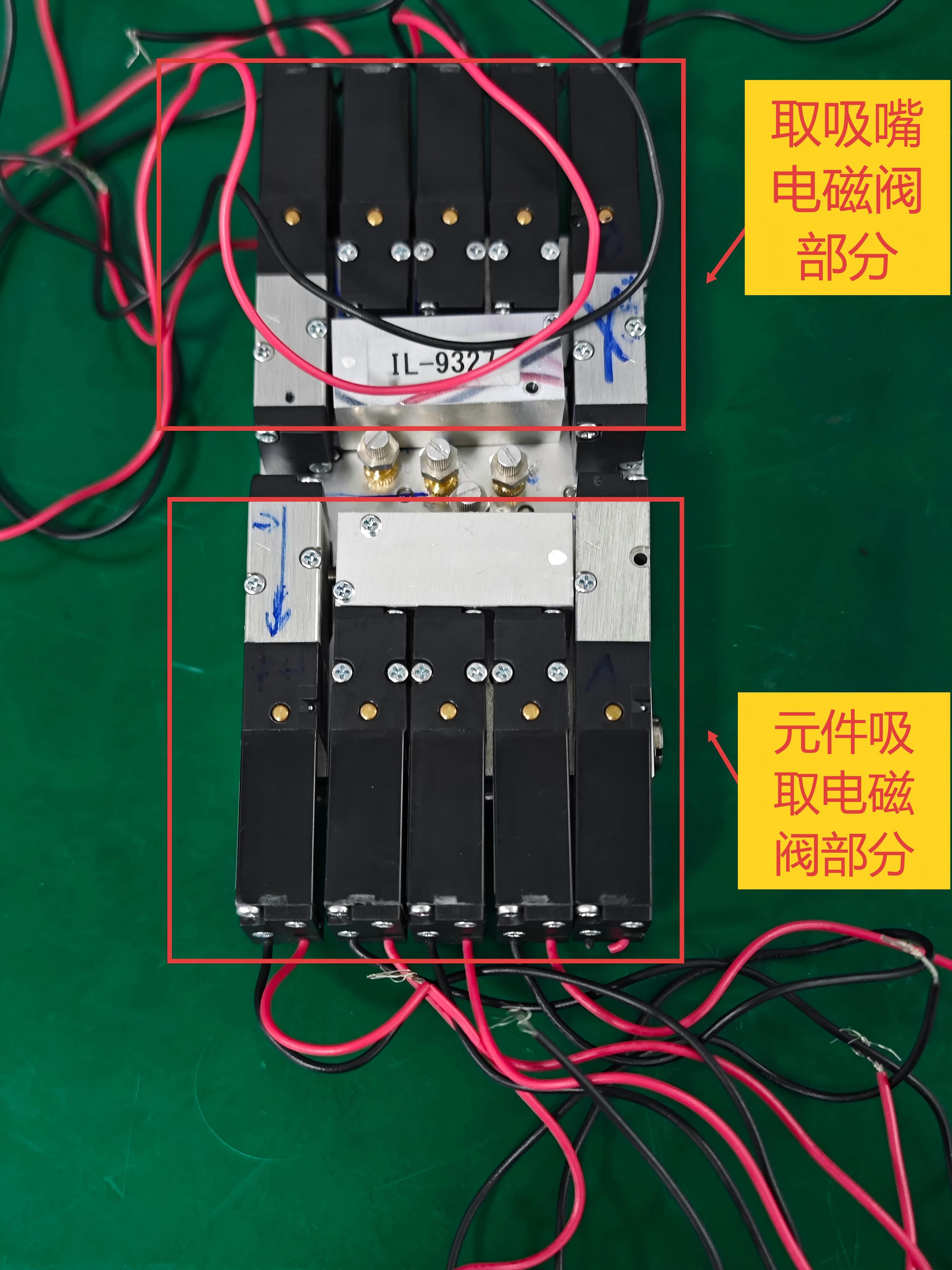

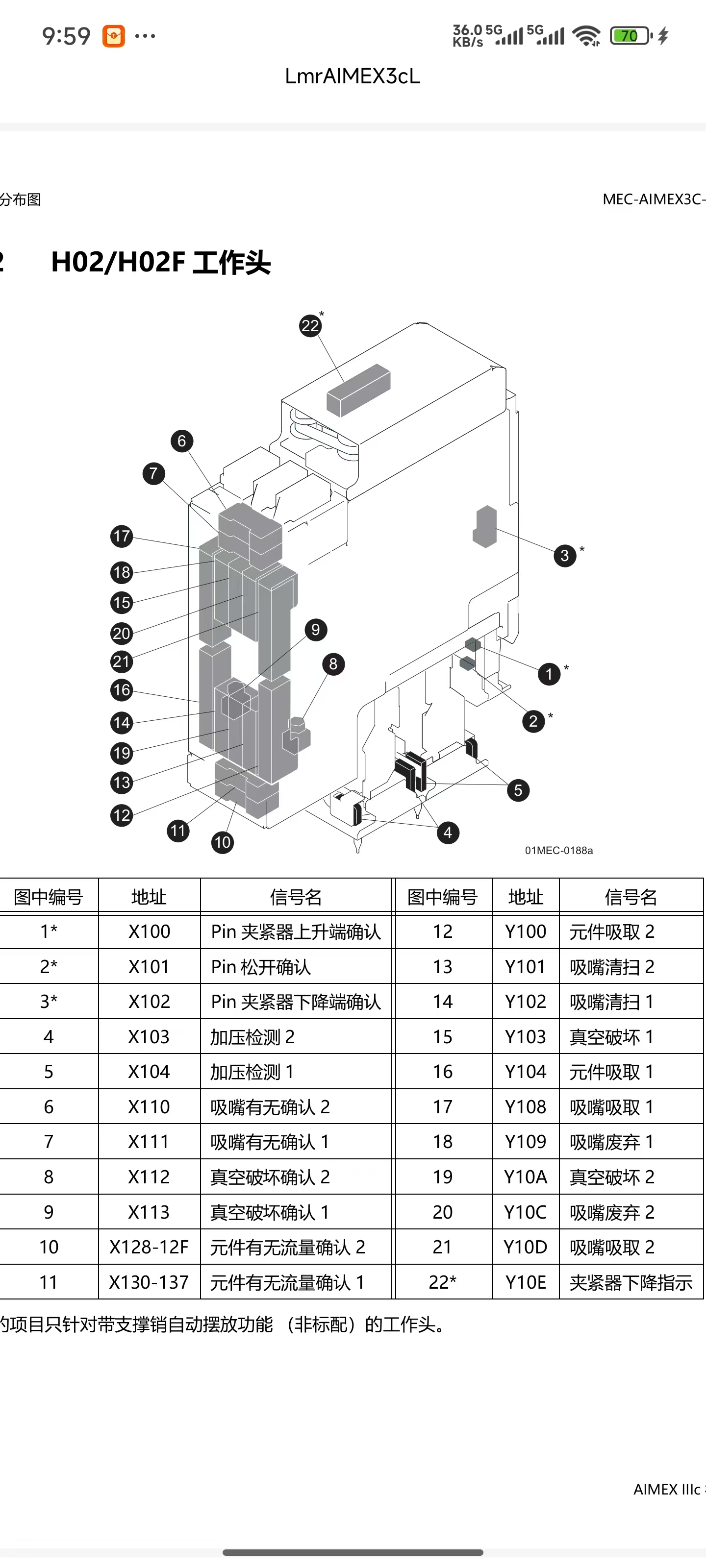

1，首先得知道电磁阀标志图如右，还有电磁阀实际分部对应图如右。

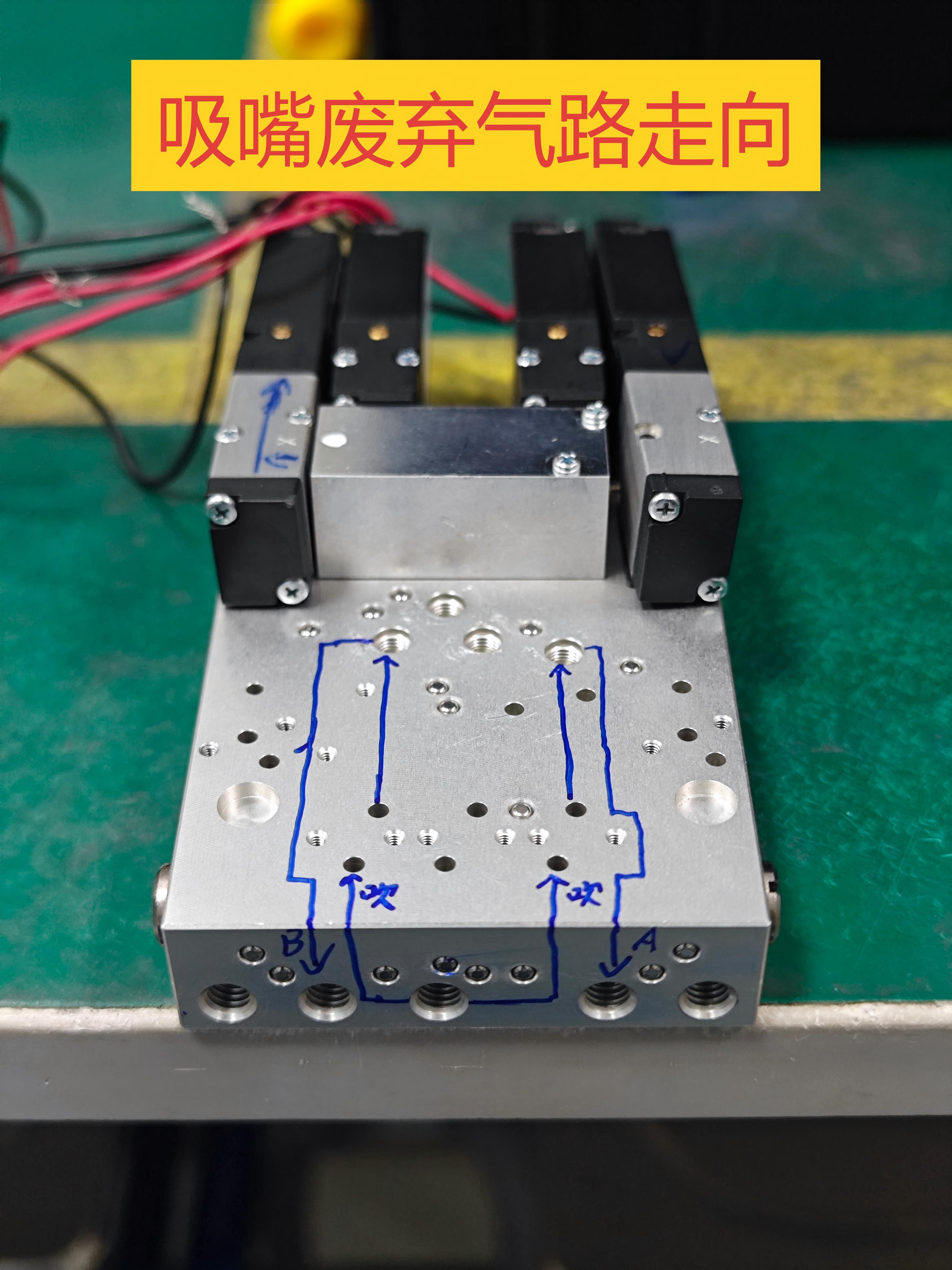

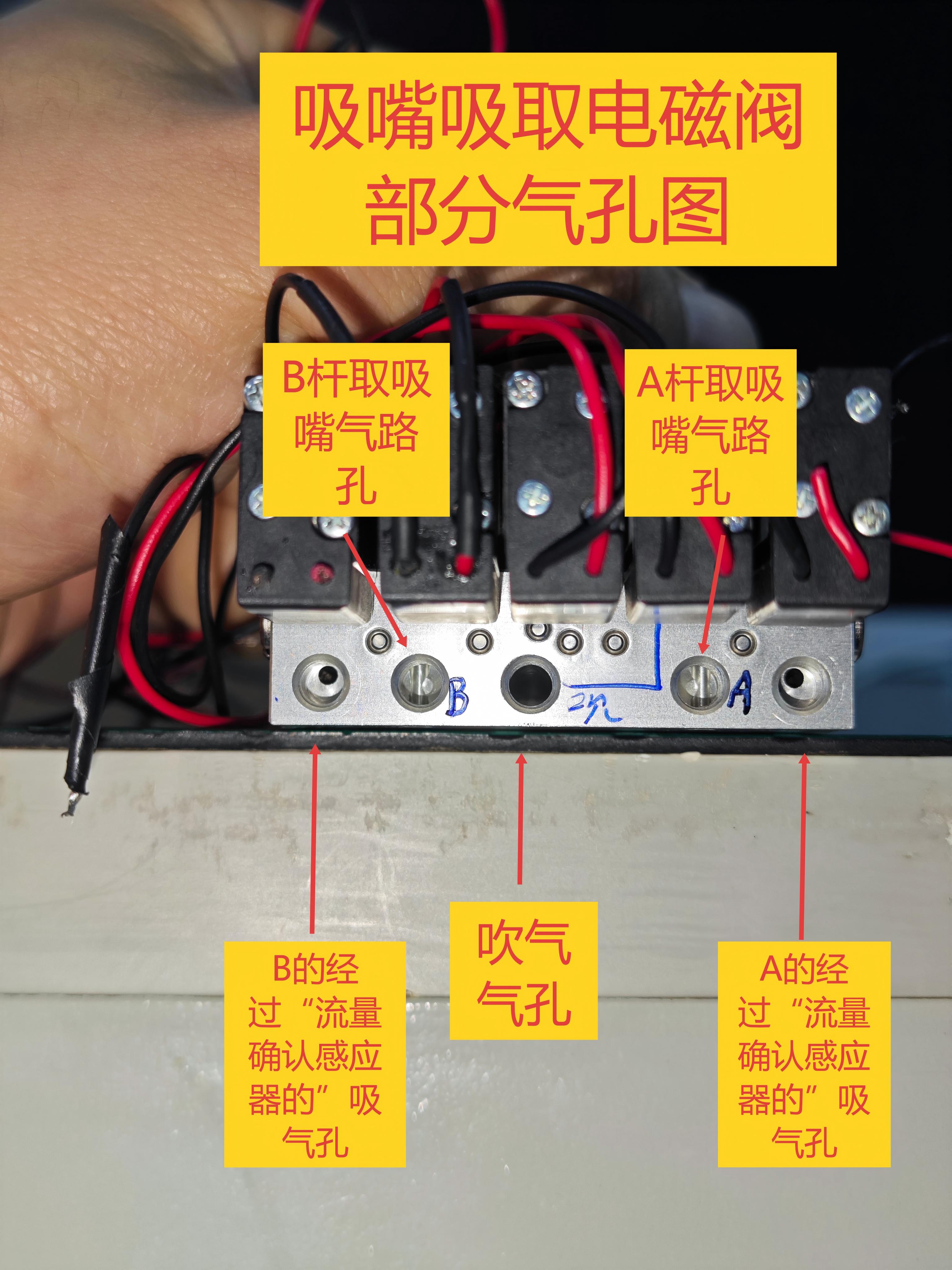

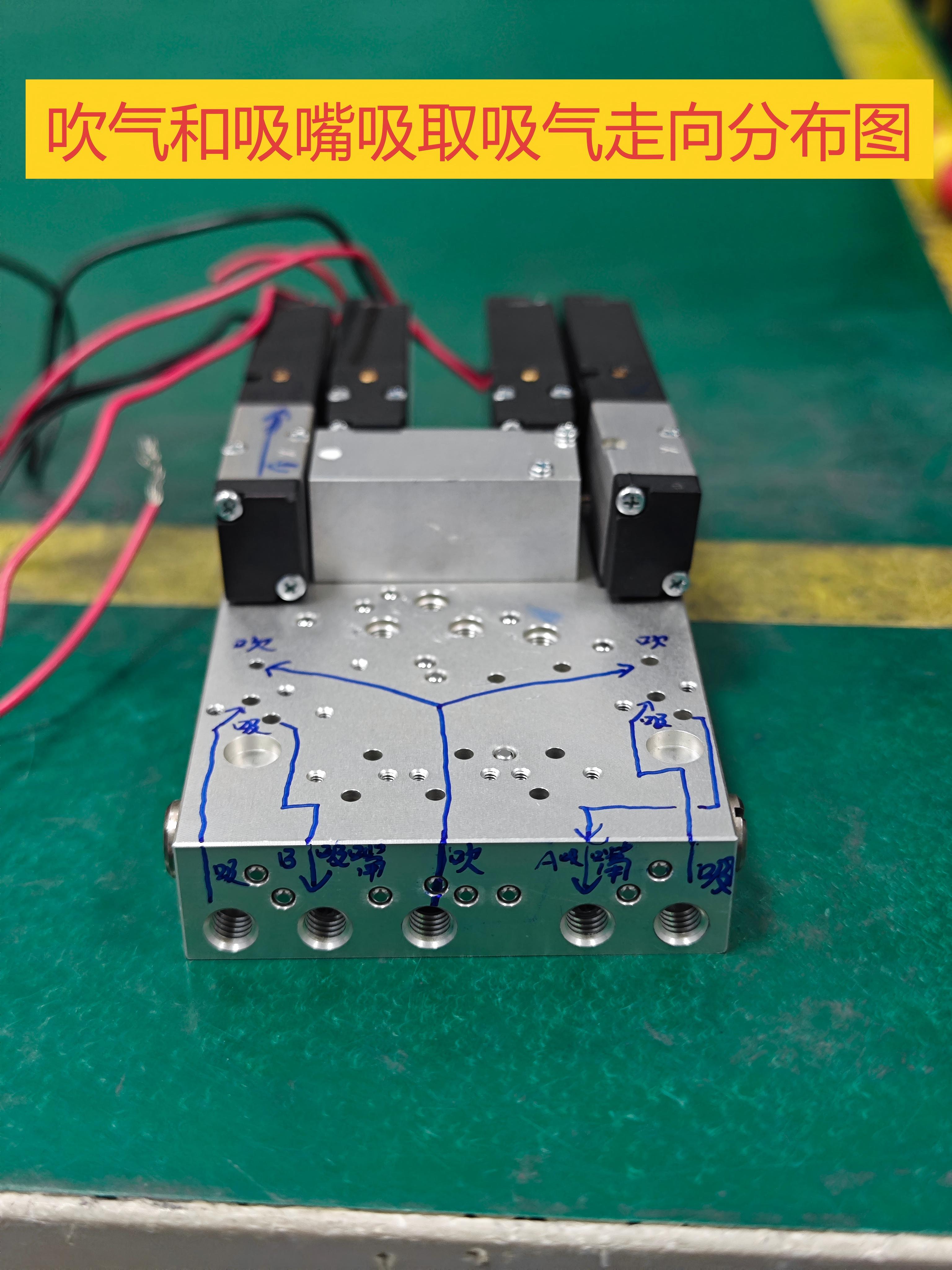

2，取吸嘴电磁阀部分下面底座气路有5个气路走向孔如右，它的吸嘴吸取电磁阀气路走向部分如右。吸嘴废弃电磁阀气路走向部分如右。

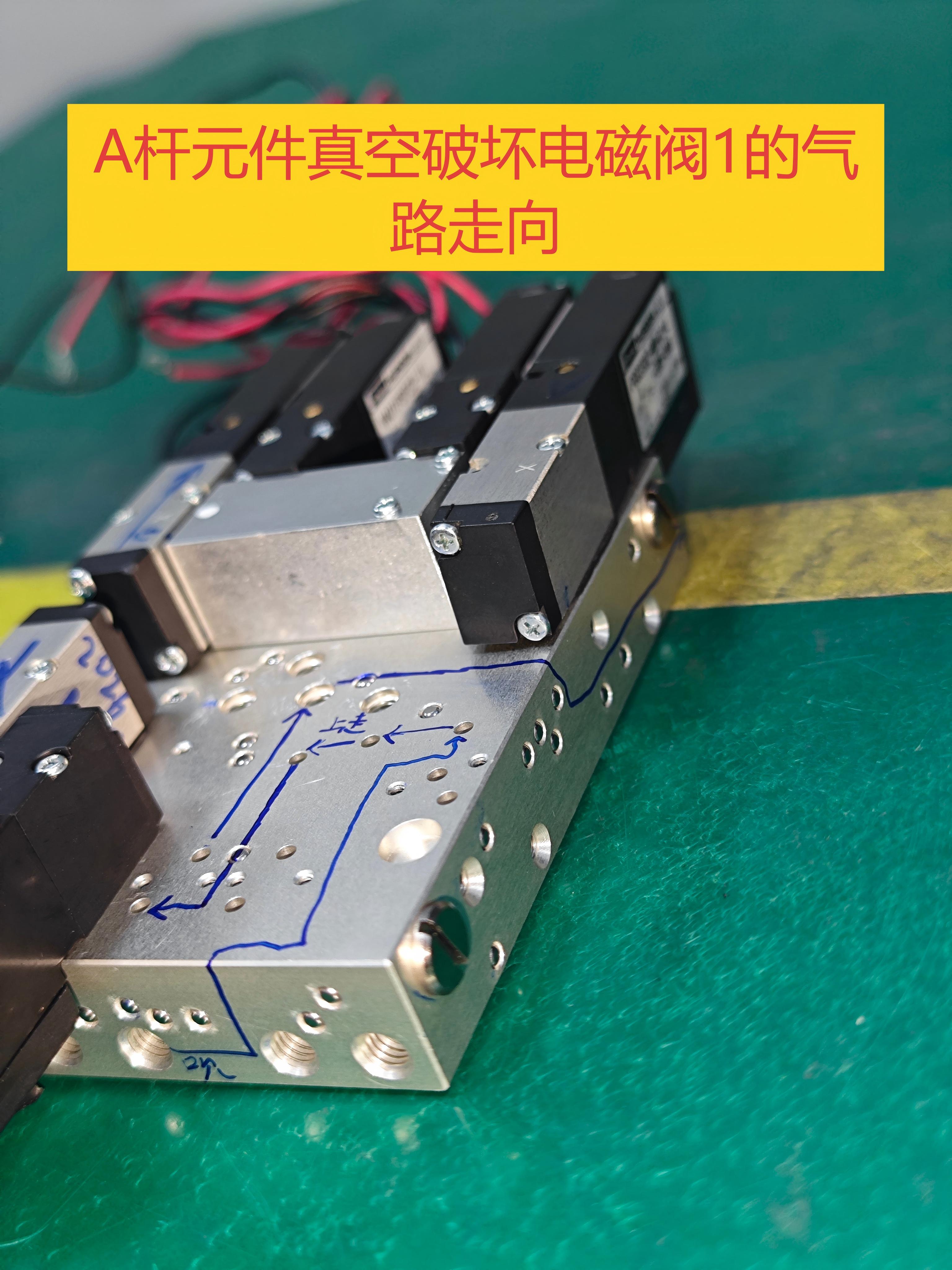

3，真空破坏1电磁阀气路走向（这个气路走向去往“元件电磁阀”部分的那个孔洞，这个有点不太懂。这个气路经过了调整吹气压力的那个器件，就是上面标注的“L-9327”）。

4，PS:以上是我一个个气孔手动吹气感受的“气路走向”，以上是我的经验，仅供参考。我没有这个底座CAD图，全凭手感。
