回流焊的种类及选型指南

在SMT贴片加工中，回流焊是决定焊接品质的核心设备。面对市场上不同类型的回流焊设备，如何选择适合自己生产需求的产品，是许多SMT从业者关心的问题。本文系统介绍回流焊的主要种类及其选型要点。

一、回流焊的主要种类

根据加热方式的不同，目前主流的回流焊设备可分为以下几类：

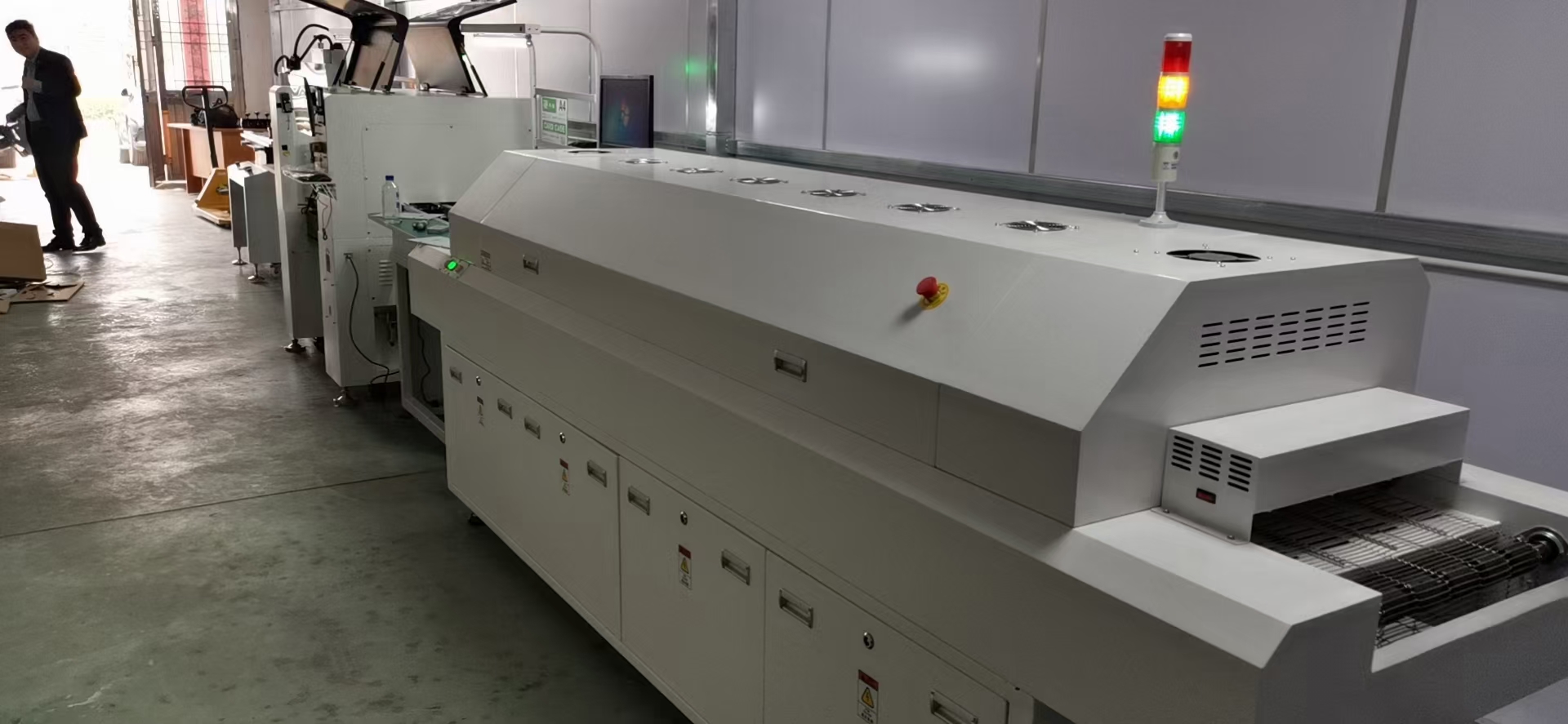

1. 热风回流焊

热风回流焊是目前应用最广泛的回流焊类型。其工作原理是通过加热管将空气加热，再经由风扇将热风循环吹向PCB板，实现对电路板的均匀加热。

热风回流焊的主要优势在于温度均匀性好、技术成熟、维护便捷，能够适应大多数常规SMT产品的焊接需求。从消费电子到电源模块，从家电控制板到工业控制板，热风回流焊都能胜任。

其局限性在于能耗相对较高，同时如果热风风速控制不当，可能会吹走小型元件。

2. 红外回流焊

红外回流焊通过红外发热管辐射热量对PCB板进行加热，升温速度快、热效率高、设备成本相对较低。

但由于红外加热存在“阴影效应”——即元件本身会遮挡红外线，导致元件下方或周围的焊盘受热不足——红外回流焊的加热均匀性较差。目前，纯红外回流焊在工业产线中已基本被淘汰，主要应用于结构简单的单面板生产、小批量试产或实验室环境。

3. 红外-热风混合式回流焊

这类设备结合了红外加热的高速性和热风加热的均匀性，在升温阶段利用红外快速升温，在回流阶段利用热风保证温度均匀。

混合式回流焊适合手机主板、汽车电子等高精度、高密度的复杂PCB生产，焊接质量优良。其缺点是设备成本较高，工艺参数调试相对复杂。

4. 气相回流焊（VPS）

气相回流焊是一种特殊的焊接工艺，利用惰性液体（如Galden）蒸汽的相变潜热对PCB进行加热。当PCB进入蒸汽区时，蒸汽在PCB表面凝结并释放大量热量，实现快速、均匀的加热。

气相回流焊的温度均匀性极高，整板温差可控制在±0.5℃以内，且焊接过程在惰性环境中完成，焊点无氧化。但由于设备与耗材成本极高、生产效率相对较低、介质处理复杂，气相回流焊主要应用于军工、航天、医疗植入物等对可靠性有极致要求的高端领域。

5. 真空回流焊

真空回流焊是在传统回流焊的基础上增加了真空功能，在焊接过程中引入真空环境，有效排出焊料熔融时内部残留的气泡，大幅减少焊点空洞率。

真空回流焊特别适合BGA、QFN等封装元件的焊接，以及IGBT功率模块、LED共晶焊等对空洞率有严格要求的场景。其缺点是设备结构复杂、生产节拍较慢，且真空度过高时可能造成助焊剂飞溅。

6. 氮气回流焊

除了以上按加热方式分类的类型外，按焊接气氛还可分为空气炉和氮气炉。

氮气回流焊在炉膛内充入氮气以替代空气，有效防止焊点和元件引脚在高温下氧化，焊点更加光亮、浸润性更好。氮气回流焊在汽车电子、医疗电子等高端领域的渗透率已超过40%。其缺点是需要额外配置氮气供应系统，增加了运行成本。

二、如何选择合适的回流焊

选择回流焊设备，需要从产品复杂度、产量规模、品质要求和预算等多个维度综合考量。

第一步：评估产品复杂度

产品类型是选型的第一依据。如果生产的产品比较简单，如LED灯板、玩具电路板、简易电源板等，常规的热风回流焊完全能够满足需求。

如果产品较为复杂，含有BGA、QFN、01005微型元件等，则需要选择温度控制更精准的热风回流焊或红外-热风混合式回流焊。

如果产品应用于汽车电子、军工航天、医疗植入等对可靠性要求极高的领域，则应考虑气相回流焊或真空回流焊。

第二步：明确产量与批量

对于大批量连续生产的需求，热风回流焊是最经济高效的选择，能够提供稳定的产能和较低的单件焊接成本。

对于小批量、多品种的生产模式，可以选择灵活性较高的热风回流焊或气相回流焊。气相回流焊虽然单次运行成本较高，但切换产品时无需调整温度曲线，非常适合多品种切换频繁的实验室或试产线。

第三步：设定品质与预算目标

如果品质要求常规、预算有限，热风回流焊的性价比最高，能够满足绝大多数SMT产品的焊接需求。

如果追求更高品质且预算充足，可以根据具体需求选择混合式回流焊（平衡效率与质量）、气相回流焊（极致均匀性）或真空回流焊（解决空洞问题）。

第四步：关注关键性能参数

在具体选型时，需要重点关注以下技术参数：

温度控制精度是衡量回流焊品质的核心指标。优质的设备温度偏差应控制在±1℃以内，直接决定了焊接质量的稳定性。精度越高，焊接一致性越好，不良率越低。

加热区数量直接影响温度曲线的精细程度。通常回流焊配备6至12个加热区，区数越多，温度控制越精细、曲线调节越灵活。简单PCB可选择6至8个区，复杂PCB建议选择8个区以上的机型。

冷却能力同样不可忽视。充足的冷却能力能够确保焊料快速凝固、焊点结晶良好，从而提升焊点的机械强度和长期可靠性。

三、选型建议总结

综合以上分析，回流焊的选型可以遵循以下基本策略：

常规消费类电子产品，优先选择热风回流焊——技术成熟、性价比高、维护方便，能够满足绝大多数生产需求。

高密度、高精度的复杂电路板，如手机主板、汽车电子等，建议选择红外-热风混合式回流焊，兼顾升温速度与温度均匀性。

对焊接可靠性有极致要求的高端产品，如军工、航天、医疗植入物等，气相回流焊或真空回流焊是必要的选择。

在汽车电子、医疗电子等对焊点氧化敏感的领域，如果预算允许，强烈建议配置氮气气氛，能够显著提升焊接品质。

最后两点特别提示：

在最终决策前，建议用实际产品进行试生产验证，直观评估设备的焊接效果是否满足要求。

选型后应制定完善的验收标准，包括温度曲线测试、空洞率检测、焊点外观检查等，确保设备性能达到预期目标。
