PCBA组装制造工艺隐患，如何用DFM软件在源头拦截？
电子产品设计中的一个小问题，会给后续制造、量产乃至售后带来多大影响？数据显示，80%的质量问题是由设计引发的。而PCBA组装制造环节的工艺隐患，恰恰是其中最常见也最容易被忽视的一类。元器件布局不合理、焊接工艺考虑不足、可测试性设计缺失——这些问题如果在设计阶段未被发现，到了SMT贴片、回流焊、波峰焊、整机装配阶段，轻则影响良率，重则导致批次性报废，给企业带来巨大的成本与交付压力。
一、PCBA组装制造，有哪些常见的工艺隐患？
从设计源头来看，PCBA组装制造的工艺隐患贯穿元器件布局、焊接制程、可测试性、可靠性等多个维度。
元器件布局隐患是最高发的风险点。不同元件之间安全间距不足，回流焊高温下可能互相受热失效；钽电容、BGA与周边小件距离不足，容易出现锡珠、连锡短路。压接器件周边布局过密，工装无操作空间，压接时直接挤压周边器件造成损坏。长条形器件未按规范方向摆放，高速贴片机吸取偏移、频繁抛料；电解电容摆放角度错误，遮挡焊盘有效上锡区域，引发大面积虚焊。元器件距离PCB传送轨道边缘过近，流水线运输中被轨道刮蹭损坏。正面高功率器件的投影区域背面布放元器件，双面贴片时上下器件挤压干涉。
焊接制程隐患同样不可忽视。波峰焊、选择焊工艺中，插件引脚伸出长度与PCB板厚不匹配、PIP器件底部standoff间隙不足、焊盘周围亮铜区设计不当等问题，都会直接影响焊接质量。重元器件在二次回流面布局，易出现回流掉件。相邻焊盘布局过近，钢网开口外扩区域重叠，锡膏扩散连片短路。
可测性设计隐患往往在量产阶段才暴露。测试点尺寸、间距、密度不达标，测试点被元器件遮挡，电源/接地测试点数量不足，Net无测试点——这些问题到了ICT或FPT测试环节才发现，返工成本已呈指数级上升。
可靠性隐患则关乎产品的长期表现。陶瓷电容与螺钉孔距离不足、大尺寸BGA布局在PCB对角线上——这些设计问题可能导致产品在运输、使用过程中发生开裂、失效。
二、传统人工审查，为什么拦不住这些问题？
很多企业将DFM可制造性审查加入设计流程，安排专人依照checklist逐项审查。但电子产品越来越复杂，元器件越来越多，人工审查方式周期长，且很难审查到每个PCBA细节。人员的经验、精力状态也会影响审查结果的一致性。一个细节疏漏流入产线，影响的可能是整批次产品的质量。
三、望友DFM软件：用自动化审查，源头拦截工艺隐患

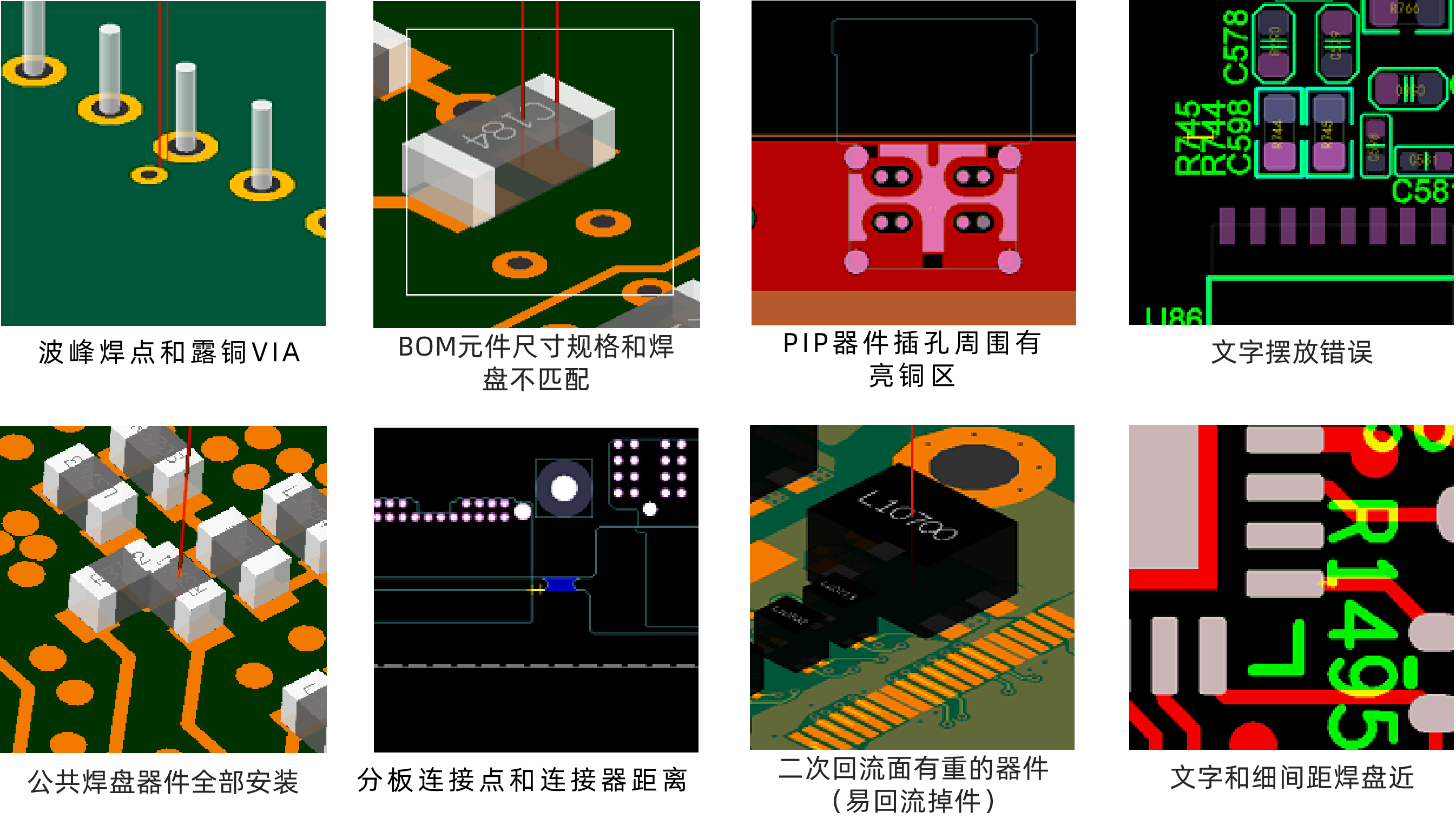

望友DFM软件是一款3D进化型可制造性审查方案，覆盖焊盘封装、器件布局、PCB布线、组装工艺、测试点、可靠性等六大审查场景。在组装制造工艺隐患审查方面，软件可自动完成以下维度的全面检查：
波峰焊、选择焊、三防喷涂制程要求审查：自动校验插件引脚长度与板厚匹配、焊盘与亮铜区设计、三防喷涂区域的元器件避让等；
重元器件在二次回流面风险审查：识别可能发生回流掉件的重元器件；
PIP器件底部间隙审查：确保通孔回流工艺器件的底部间隙满足焊接要求；
元器件成型安装干涉审查：自动检测高矮器件、正反面布局冲突；
拼板/分板工艺性检查：校验分板连接点与连接器距离、Vcut线与应力敏感器件布局；
工装治具元器件避让要求审查：确保压接、测试工装的操作空间；
丝印布局问题审查：检查文字摆放是否遮挡焊盘、是否与细间距器件冲突；
二维码、条形码、标识相关审查；
禁限用器件和工艺审查：自动报告镀金器件、湿敏器件等特殊要求。
四、前置组装风险带来什么价值？
① 研发周期大幅缩短，上市速度显著加快
自动化审查将传统人工逐项核对从8小时压缩至2小时以内，NPI阶段试产次数平均减少50%以上。设计团队得以并行作业，不再因审查等待而延误投板，产品上市窗口期得到有效保障。
② 产品质量与可靠性跃升，售后风险可控
全面覆盖焊盘、布局、焊接、测试、可靠性六大维度的审查，确保陶瓷电容、BGA、连接器等应力敏感器件远离V-cut、螺钉孔、板边等高风险区域。量产良率从90%提升至98%以上，现场故障率显著下降，客户满意度持续提升。
③ 企业知识资产持续沉淀，告别人员依赖
借助持续进化能力，企业可将内部工艺规范、历史问题库、售后失效案例快速转化为可执行的审查规则，无需编程。即使核心工程师离职或退休，审查标准仍保持一致，新人上手周期从数月缩短至数周，知识真正成为企业的数字化资产。
④ 增强供应链信任，提升高端制造形象
3D可视化报告不仅让内部设计与工艺沟通一目了然，更可直接交付给全球EMS代工厂或整车厂客户，展现专业DFM能力。众多国际头部OEM（如NVIDIA、Intel、Tesla、Bosch等）均认可望友DFM的输出标准，帮助ODM/EMS企业锁定高端订单。
结语
PCBA组装制造的工艺隐患，不应等到试产、量产甚至售后才发现。借助望友3D进化型DFM软件，企业可以在设计阶段就完成全面、自动化的组装工艺审查，将风险拦截在源头，实现高质量、快交付、低成本的卓越设计与制造。
想了解更多？欢迎访问望友科技官网或联系我们的技术专家，获取专属DFM解决方案演示。
