FUJI的H02贴片头取“元件吸取电磁阀”部分元件气路分部走向图

1，电磁阀文件图。实物图如右。其孔位介绍如右图。

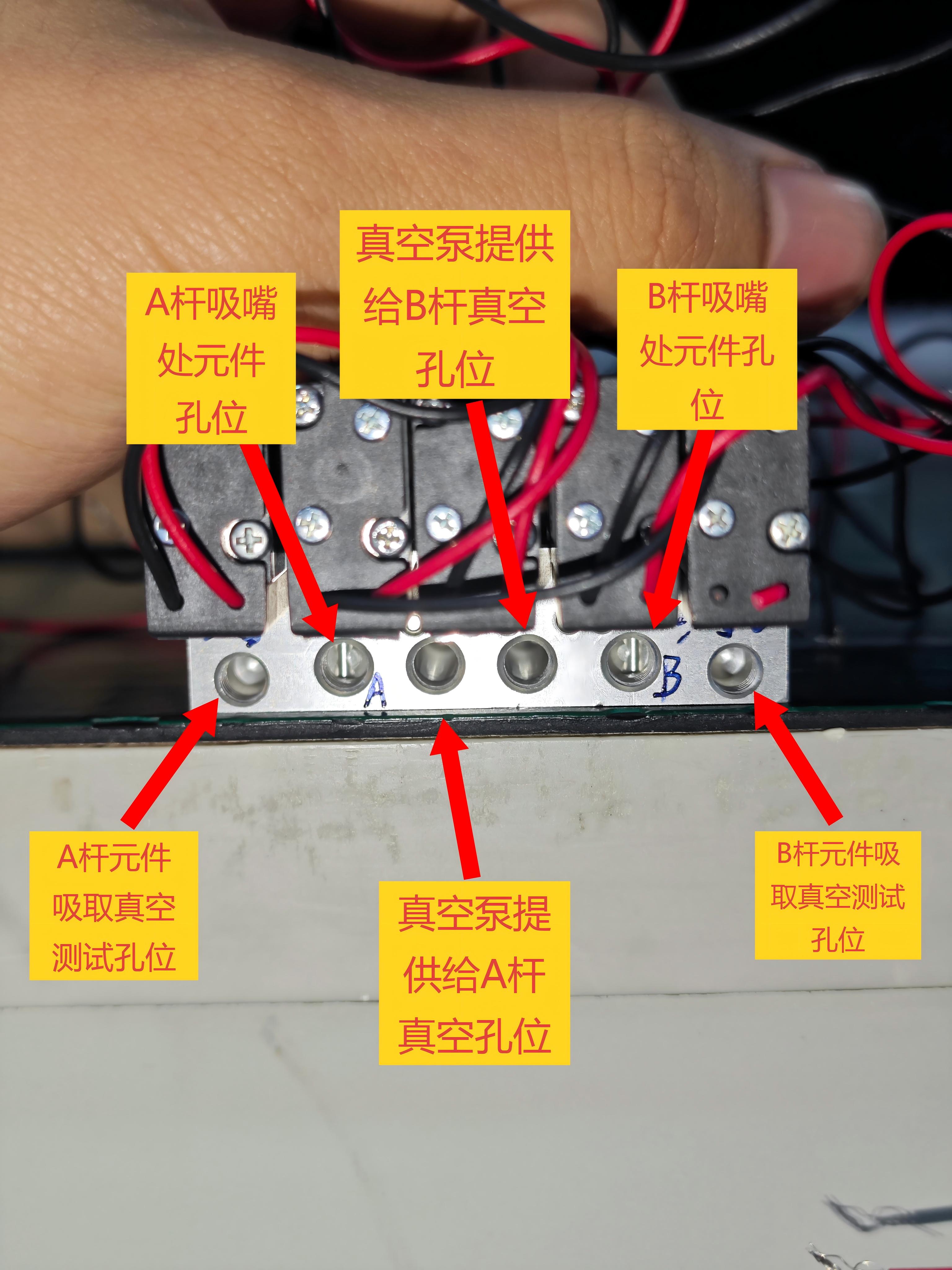

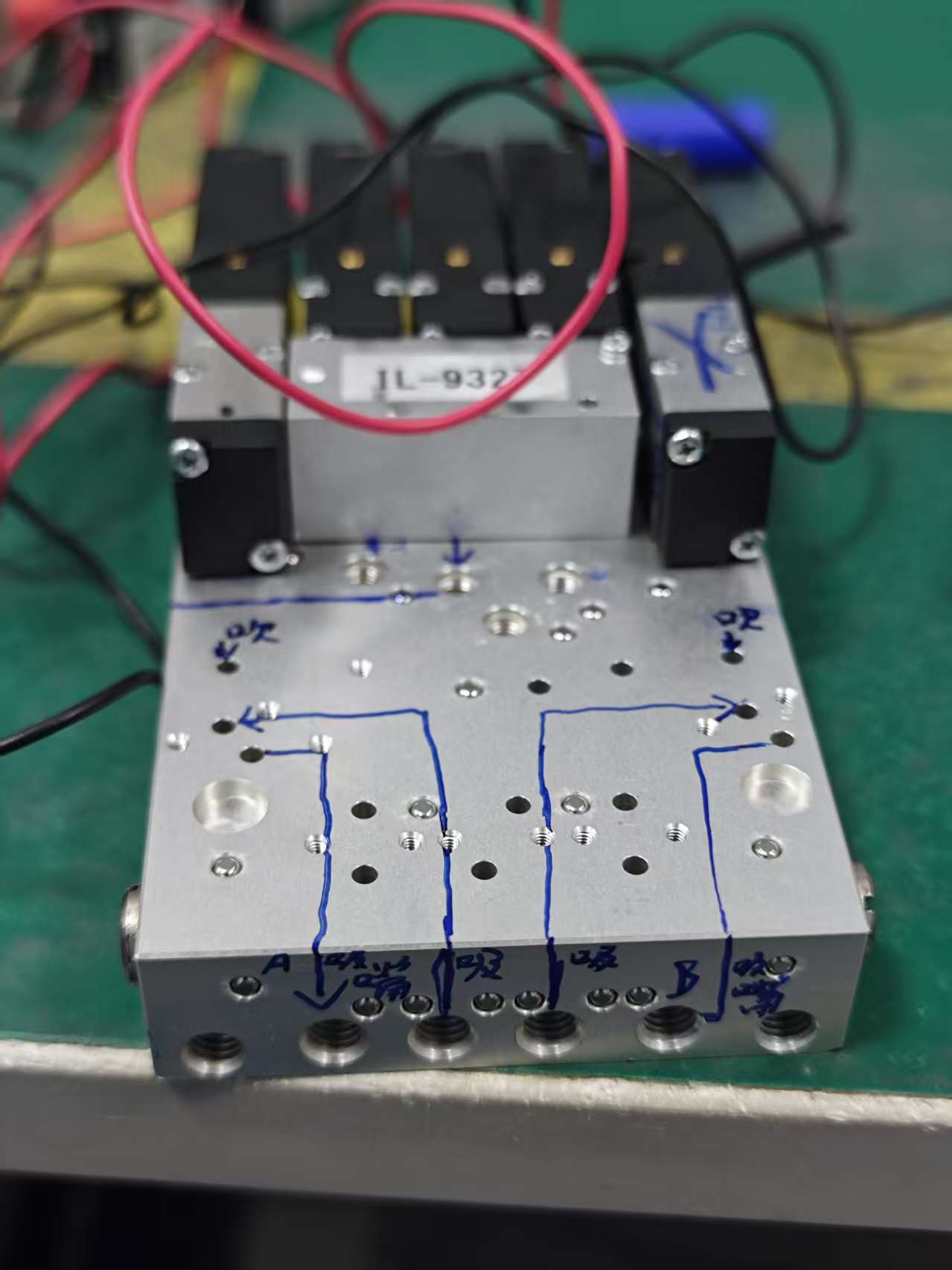

2，电磁阀介绍：元件吸取时真空走向如右图.真空泵从中间俩个孔位提供真空，分别走向A杆和B杆孔位。当Y104和Y100电磁阀打开时吸嘴就能吸取元件了。

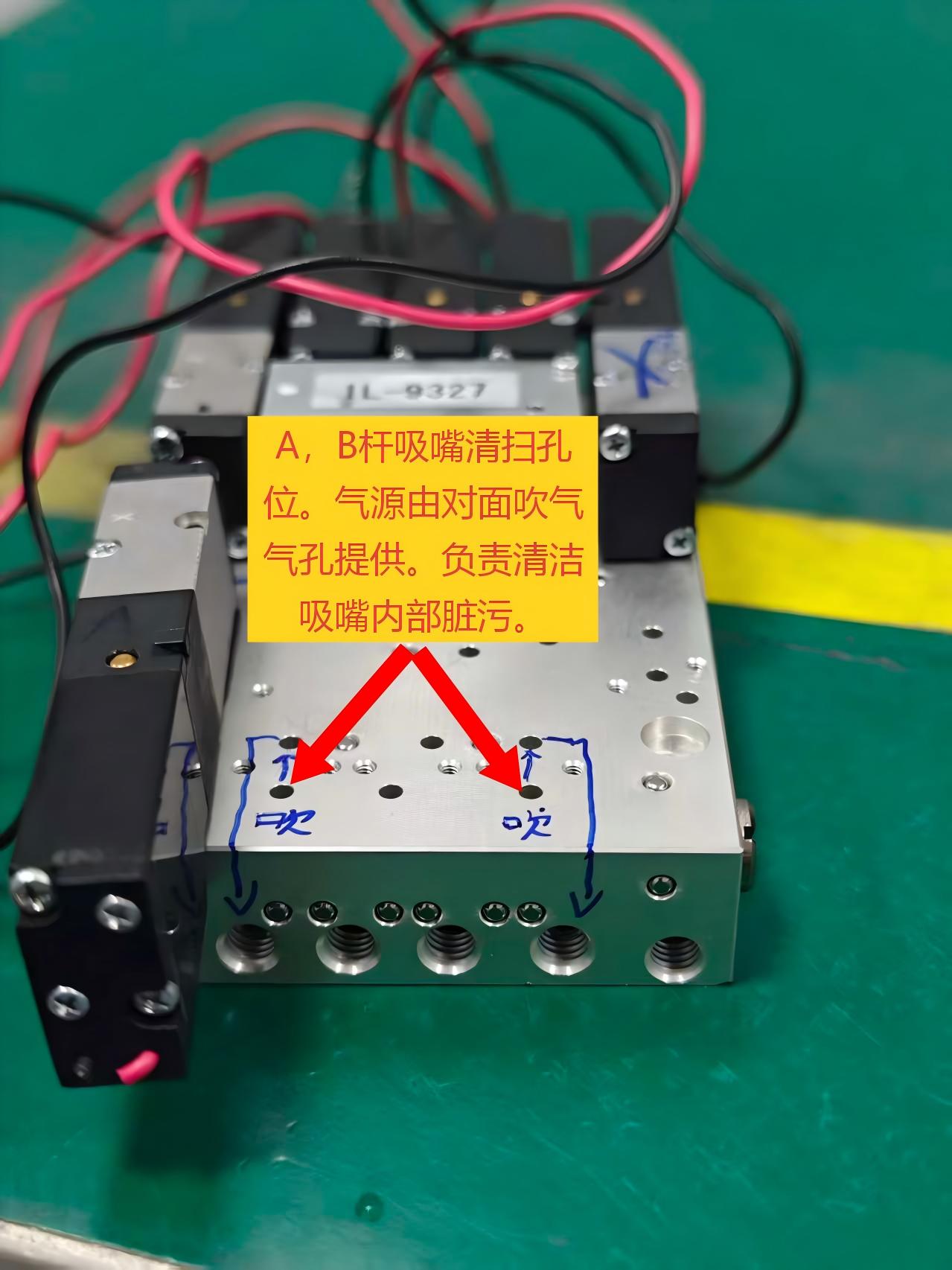

3,   电磁阀介绍：吸嘴内部脏污时会开启Y101和Y102电磁阀进行吸嘴清洁，如图右。气源由对面吹气气孔提供。

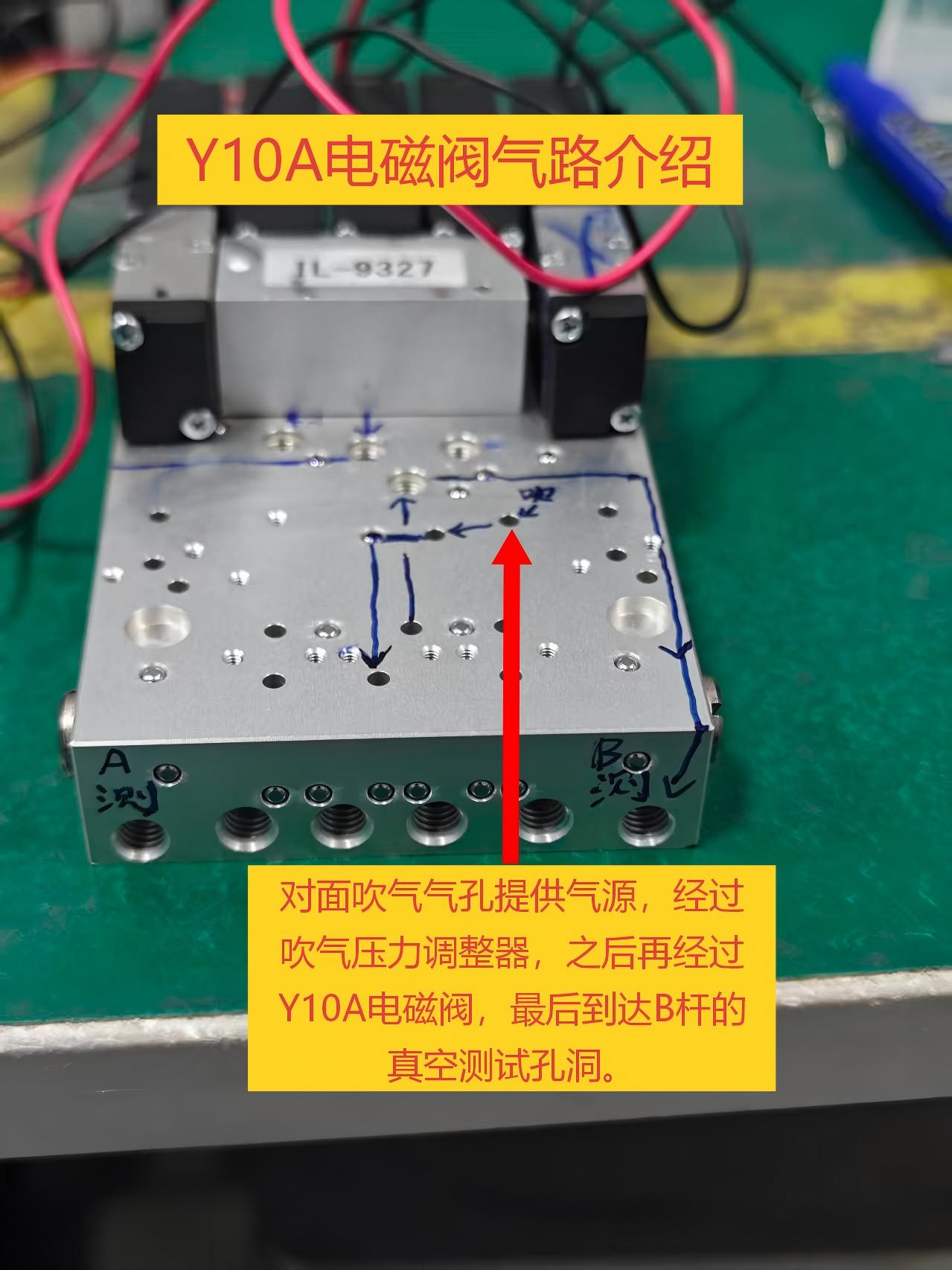

4，电磁阀介绍：Y10A真空破坏B电磁阀气路走向如右图

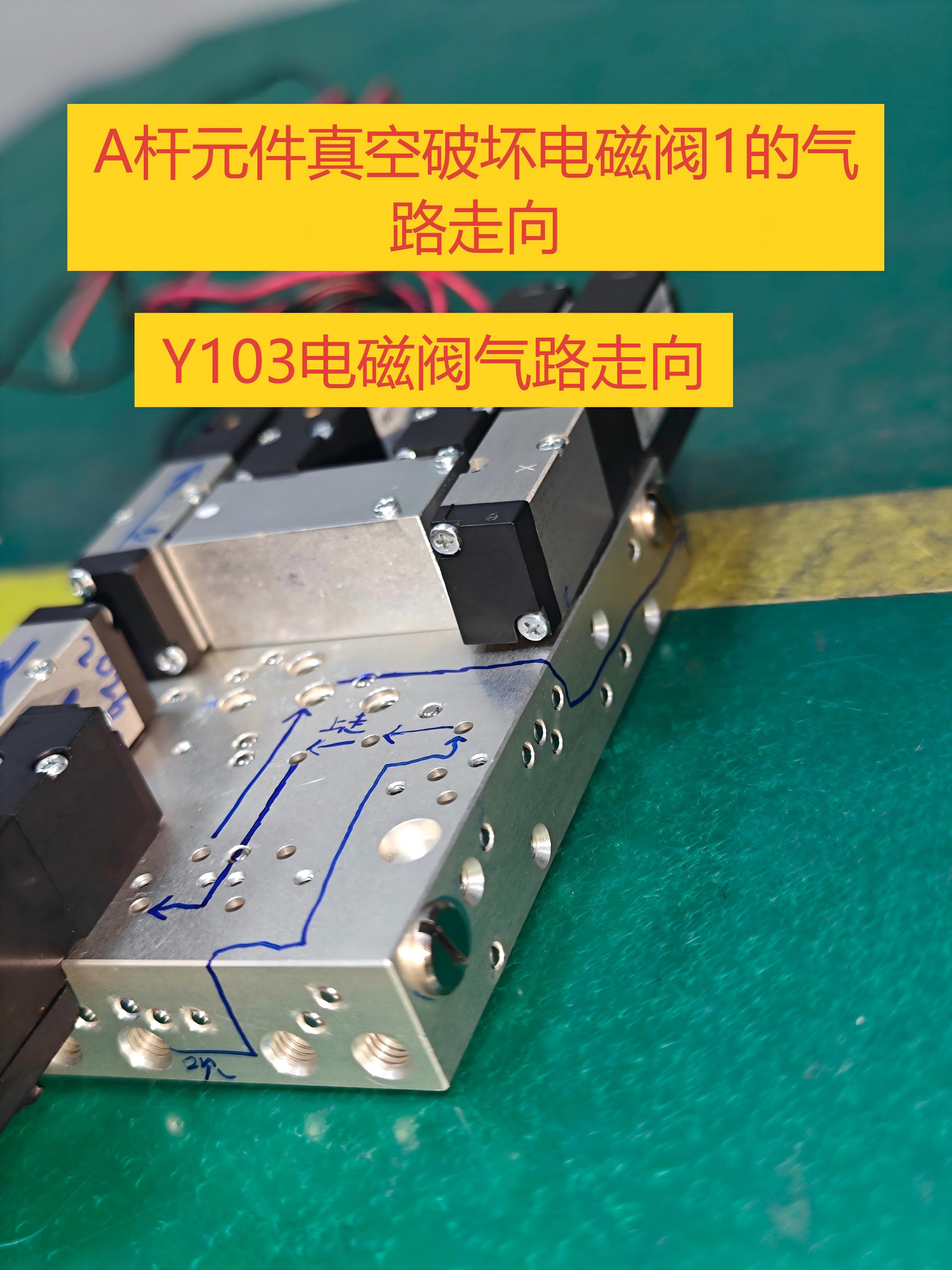

5，电磁阀介绍：Y103真空破坏A电磁阀气路走向如右图。这电磁阀在对面。

PS:以上经验所致，如若不对欢迎指正。
