替代料差异检查，PCBA零缺陷制造的第一道防线

在BOM表上，每一颗替代料看起来都“完美适配”——电压、电阻、引脚数量，一切参数都对得上。但当这批物料真正走上SMT产线，问题就来了：贴片机识别抛料、回流焊虚焊漏焊、产品功能参数漂移。BOM表上的“绿色通过”，到了工厂现场却变成了一堆废料。

一、为什么“看起来一样”的替代料，装上就不行？

根本原因在于：经销商的“参数匹配”与制造的物理现实之间，存在着巨大脱节。

最危险的假设，是认为标准封装名称意味着标准尺寸。以QFN28封装为例——在机械工程中，螺栓螺纹是标准化的；而在电子工程中，“QFN28”只是一个建议，而非规则。某公司因MCU缺货，采购了另一品牌的“QFN28”替代品，结果替代芯片的热垫比原始的小了1.2mm——PCB焊盘是为原始元件设计的，焊膏模板在较小的热垫上沉积了过多焊料，元件在回流时悬浮或倾斜。更紧的引脚间距造成了微小焊桥，虽然能通过目视检查，但在开机时直接短路。

即便封装代码相同（如均为0603），不同厂商元件的焊端尺寸、镀层也可能存在微米级差异。看似相同的0402封装，不同厂商可能有0.05mm0.2mm的差异——在高速光模块的HDI板上，细微的共面性差异都可能导致虚焊。一位工程师曾反馈，SOT23封装被替代后，引脚定义与原设计不一致，只能勉强手工焊接。

问题还延伸到Z轴。一颗TDK的电感器在电气性能上可能与Würth完全相同，但如果TDK的高度是1.2mm而Würth的是2.0mm，在密闭外壳内就可能造成灾难——数千件产品因替代电感与塑料壳肋碰撞而无法装配。替代料审核不能只看参数和封装，还必须核对三维尺寸。

二、国产替代浪潮下，差异审查为何更加紧迫？

当前，元器件国产替代和“一物多厂家”供应已成常态。一种器件使用多个厂家型号非常普遍，尤其在企业推进国产替代规划时，不同厂家元器件的封装规格差异可能更大。厂家A的1206（尺寸3.2x1.6）与厂家B的0805（尺寸2.0x1.25），看起来都是“片式电阻”，实际装配效果天差地别。

国产替代不是简单的“换个料号”。很多企业在国产化过程中，因为忽略了封装细微差异，导致PCBA在量产阶段出现严重的稳定性问题。器件的物理封装、管脚定义即使“PintoPin”兼容，焊端尺寸、热垫形状、本体高度等细微差异依然可能成为产线停工的因素。

三、传统审查方式为何行不通？

一个PCBA单板的BOM中通常有数十甚至数百组替代关系。通过人为查找数据手册逐一核对每颗替代料的封装尺寸、引脚规格、本体高度——不仅耗时，而且几乎不可能做到全面覆盖。

更关键的是，替代料审查的目的不仅在于确认“能不能装上”，更在于从制造角度评价物料的可替代关系——如果某一厂家的物料无法装配或不好装配，就必须解除替代关系。这需要系统性的、可量化的审查能力，而非经验主义的“看着差不多”。

四、Vayo DFM：让替代料差异审查变得系统、高效、可视

望友DFM软件提供完整的替代料审查方案。只需BOM数据中包含替代料及其规格型号，软件即可自动执行审查。

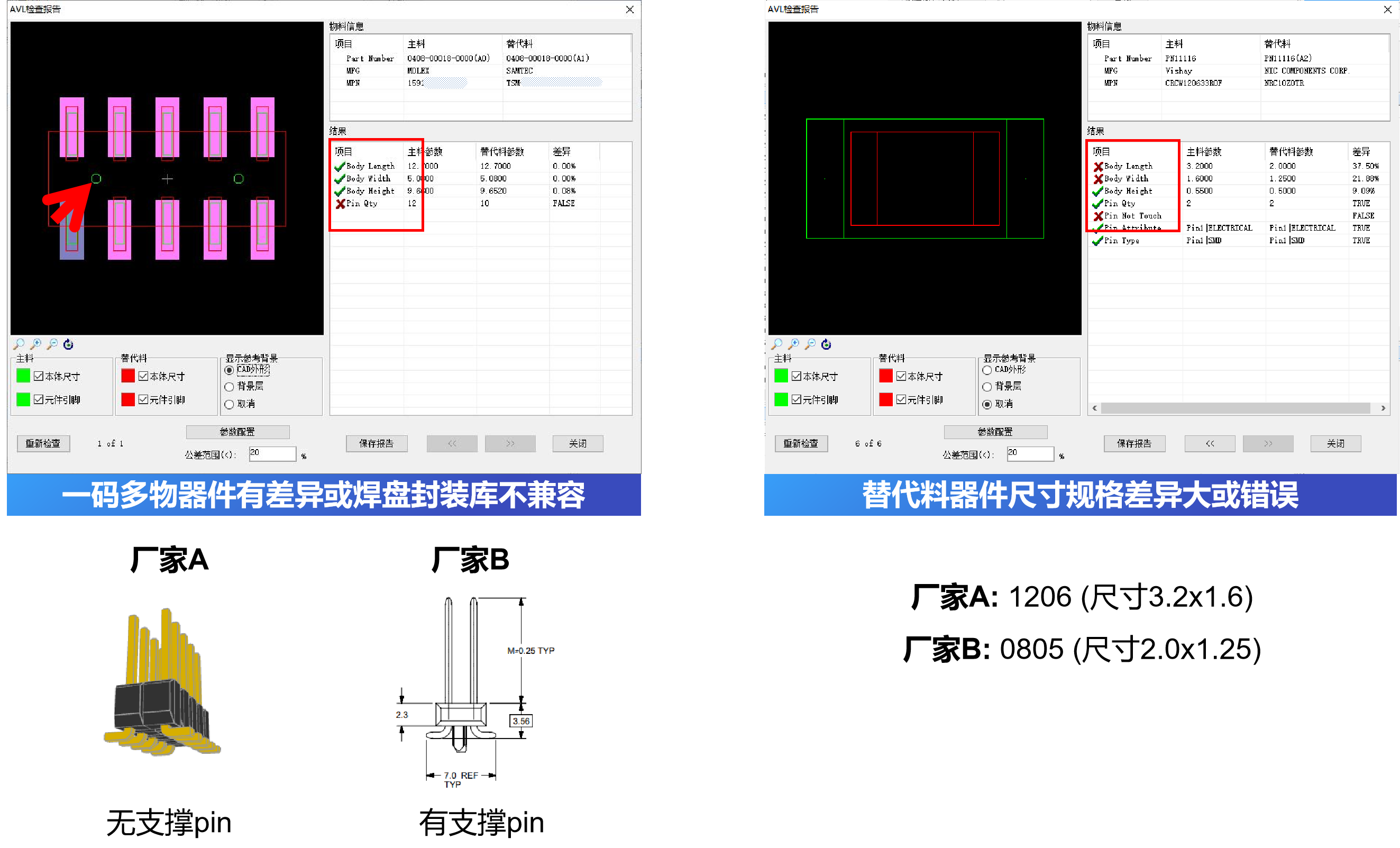

审查的核心逻辑是：将所有替代料逐一与主料进行比较，确认尺寸差异是否在允许范围内，找出超出允收范围的元件。审查维度涵盖器件本体尺寸、引脚形状与大小、器件高度等关键参数。例如，软件可自动检测出某替代料与主料在“器件高度”上差异达25%，超出20%的允收范围；或引脚大小差异近40%。不合格的物料会被自动标记，点击即可查看详情。

软件自带50万行业常规元器件模型，支持STP模型导入快速建模和参数化快速建模器件数据涵盖本体外形、尺寸、颜色、材料，引脚形状、尺寸、颜色、镀层，以及功耗、湿敏、耐温等属性——为精准的替代料差异审查提供坚实的数据基础。

审查结果可一键导出专业DFM报告，包含2D/3D缺陷图示、风险提示与专家建议。3D视图让封装差异一目了然，显著提升跨部门沟通效率。

五、从源头杜绝“替代料陷阱”

替代料不是洪水猛兽——它是保障供应链稳定、降低成本的必要手段。但“参数匹配”不等于“工厂可用”。只有在设计阶段就通过系统化的DFM审查，将差异检查隐患提前识别、提前排除，才能真正实现“一次做对”，避免产线停工、整批返工、项目延期的惨痛代价。

望友DFM软件，让替代料审查从“凭经验猜”走向“用数据判”——为PCBA零缺陷制造守住第一道防线。

结语： 如果您正为PCBA制造中的工艺隐患所困扰——无论是替代料兼容问题、元器件布局干涉、PCBA组装问题，还是试产阶段频繁暴露的设计漏洞，望友DFM软件都能为您提供系统性的源头拦截方案。适配通讯网络、服务器/数据中心、汽车电子、ODM/EMS工厂等各个电子相关行业使用需求，可访问望友科技官网了解详情/立即咨询我们申请免费试用与演示。
