面向手机 PCBA 的钢网设计挑战与数字化解决方案

在手机 PCBA 制造流程中，锡膏印刷是决定焊接质量的关键工序，而钢网作为锡膏印刷的核心，其开口设计质量直接决定印刷精度与焊接可靠性，进而影响整机的一次通过率与长期可靠性。随着 5G 通信、高像素影像、多摄模组等功能持续叠加，PCB 集成度与布线密度不断攀升，焊盘尺寸更小、间距更窄，对钢网开口的精度要求随之显著提高。同时，手机产品快速迭代、新品上市节奏不断加快，钢网设计作为新品导入（NPI）阶段的重要环节，其设计效率与质量直接影响整体开发周期。在此背景下，传统依赖个人经验的设计模式在工具能力与人员经验两个维度均面临严峻挑战，钢网设计亟需从“经验驱动”向“数据驱动”转型，以标准化、数字化手段支撑手机 PCBA 的高质量制造。钢网开口设计质量不仅关乎单板良率，更与整机可靠性、量产稳定性直接挂钩。任何一个器件开口的开口问题，都可能导致批量返修甚至报废。因此，钢网设计是融合器件封装知识、焊盘设计规范、锡膏印刷工艺与经验积累的系统性工程。只有将此类隐性知识显性化、数字化，才能从根本上摆脱对个别资深工程师的依赖，实现工艺能力的组织级沉淀。

钢网设计挑战

传统设计工具的弊端多传统钢网开口设计普遍采用 D-CODE 方式，即以焊盘编码为索引。这种方式高度依赖编码的完整性与准确性：一旦数据产生异常或未及时更新，将直接导致器件开口设计缺陷。随着手机主板器件数量持续增长、封装形式日趋多样，传统工具下开口设计已成为制约工艺团队产能与质量的双重瓶颈。

开口一致性难以保证

换代升级通常以核心器件更替为主，常规 Chip 件、连接器等器件在跨代产品中变化不大，因此上一代经过验证的器件开口通常直接沿用。然而，跨代际的开口沿用并非简单的复制——器件封装微调、焊盘布局优化都会影响开口的适配性。若在沿用过程中缺乏统一的开口标准与有效的比较手段，相同器件在不同项目、不同工程师手中可能产生设计偏差，进而引入新的质量风险。如何在继承已验证经验的同时，通过有效手段系统性保障跨代际开口一致性，仍是行业普遍面临的技术难点。

异形件开口设计工具受限

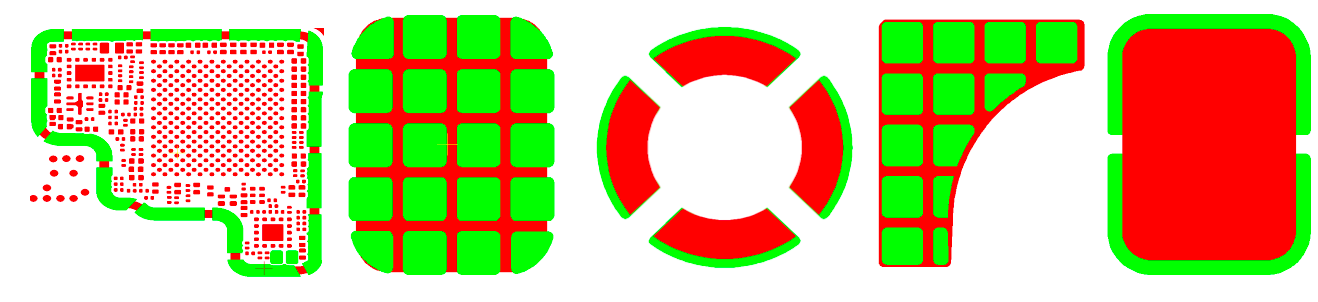

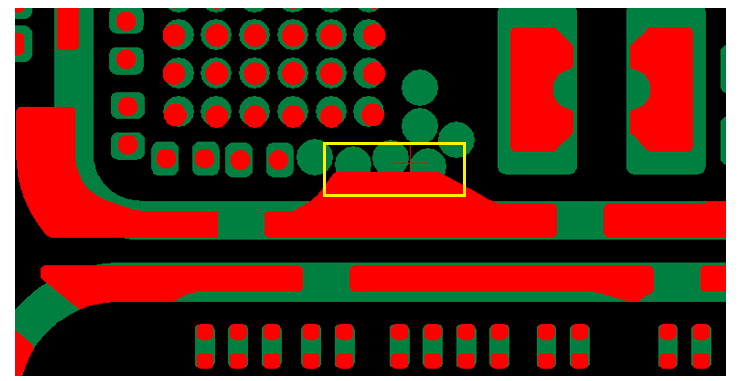

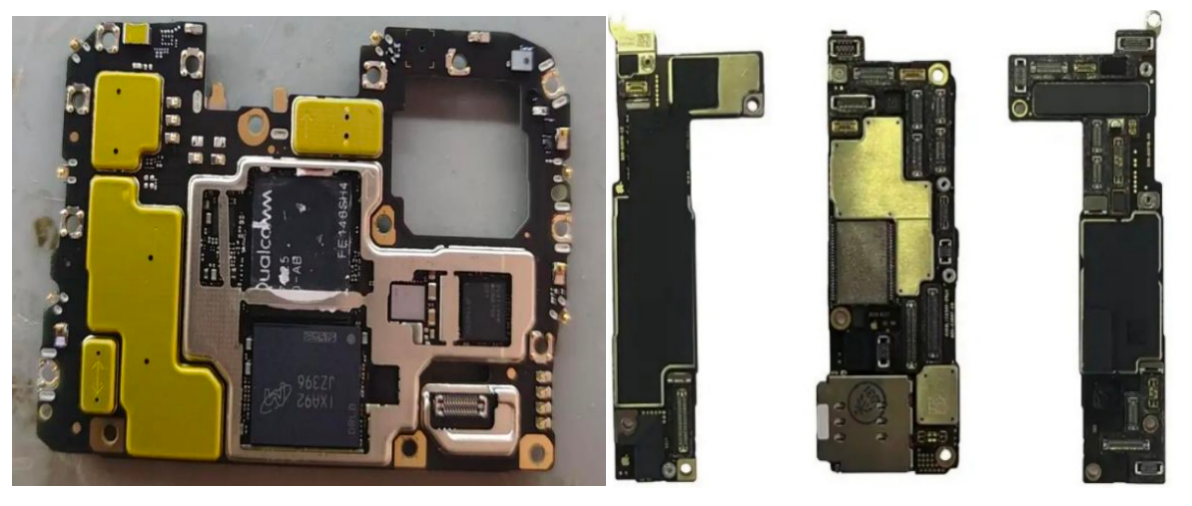

屏蔽罩是手机 PCB 上最常见的异形件之一，其开口设计是钢网设计中非常耗时。由于屏蔽罩形状不规则，开口比例、外扩距离等，传统工具缺乏针对异形件的快速建模能力，工程师往往需要反复试算、手工调整，设计周期长且质量难以稳定。此外，PCB 中的补强结构、异形焊盘等特殊区域的开口设计同样缺乏高效工具支撑，导致整体设计难度大、效率低，且质量高度依赖个人经验，难以形成可复制、可传承的标准工艺。

以屏蔽罩为例，其开口设计既要保证足够的锡膏供给以满足焊接强度，又要避免开口过大造成锡膏外溢污染屏蔽罩内部器件，开口比例与外扩距离的取值需要在二者之间取得精细平衡，传统手工方式下每一次方案调整都需要计算验证。

Interposer 开口设计复杂

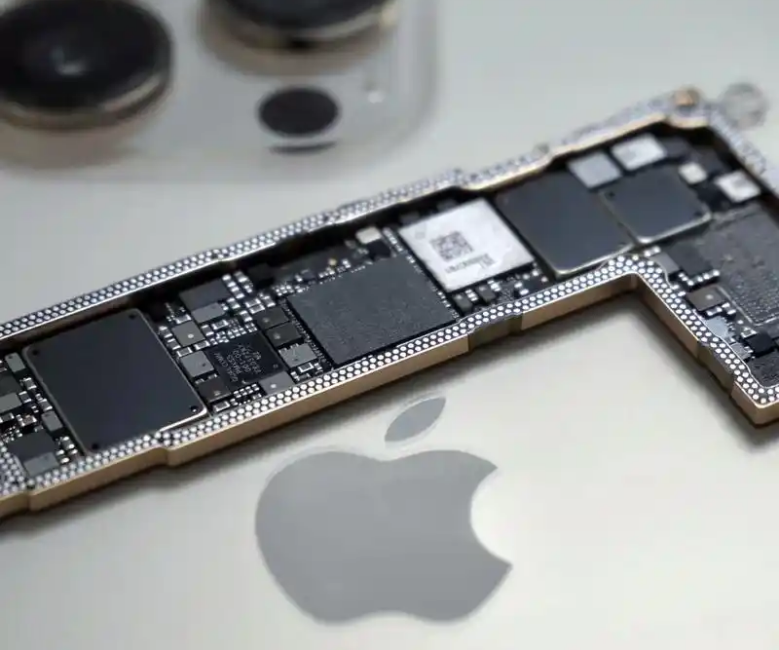

Interposer（转接板）是手机三明治叠板结构中连接主板与副板的桥接器件。随着手机向轻薄化、高集成度演进，PCB 由二维平面走向三维叠层，副板通过转接板与主板实现互连，在有限面积内换取更多器件布局空间。转接板因为产品的空间不同，需要按产品进行单独定制，其形状各异，大小面积不同，又要采用电镀通孔与板边电镀工艺，板面密布大量接地焊盘与互连焊点，焊接时对钢网开口的锡膏量控制要求极高。其开口设计需进行阵列化分割（如六边形蜂窝开口），并统筹开口直径、横纵间距、开口与边框距离、避孔距离等多组参数，同时兼顾螺钉孔附近区域接地、板边偏移避让等复杂规则，带来了非常高的开口设计难度。传统工具缺乏针对转接板开口的快速建模能力，工程师往往需要手工逐点排布、反复试算，设计周期长且质量难以稳定；加之转接板尺寸小、焊盘密、对位精度要求高，整体设计难度大、效率低，质量高度依赖个人经验，难以形成可复制、可传承的标准工艺。

外协式设计质量把关困难

出于产能与成本考量，部分企业将钢网设计交由外协厂商完成。外协模式下，设计质量主要依赖人工检查把关，但人工审查存在效率低、覆盖不全、标准不统一等固有局限，难以系统性拦截设计缺陷。一旦审查出现疏漏，带有缺陷的钢网流入产线，可能引发批量焊接质量事故，造成严重的返工损失与交付风险。行业实践表明，人工审查的漏检率难以完全避免，且审查结果高度依赖个人水平与责任心，同样的设计文件在不同审查人员手中可能得出截然不同的结论。行业亟需一种客观、可量化、可追溯的数字化审查手段来补齐这一短板，将质量把关从“人盯人”转变为“规则驱动”的系统化管控。

解决方案

针对上述挑战，望友 Stencil 软件以“工艺经验数字化”为核心理念，将隐性最佳实践转化为可复用、可管控、可迭代的数字资产，构建覆盖钢网设计全流程的数字化解决方案，从源头终结印刷质量波动，助力 SMT 工厂迈向数据驱动的精益制造。其核心思路是：以数字化工艺库承载企业最佳实践，以参数化模板沉淀开口设计规则，以自动审查机制筑牢质量防线，通过三大能力的协同，实现对钢网设计全流程的标准化、自动化与可追溯。

专业化钢网设计工具

数字化工艺库的设计方案

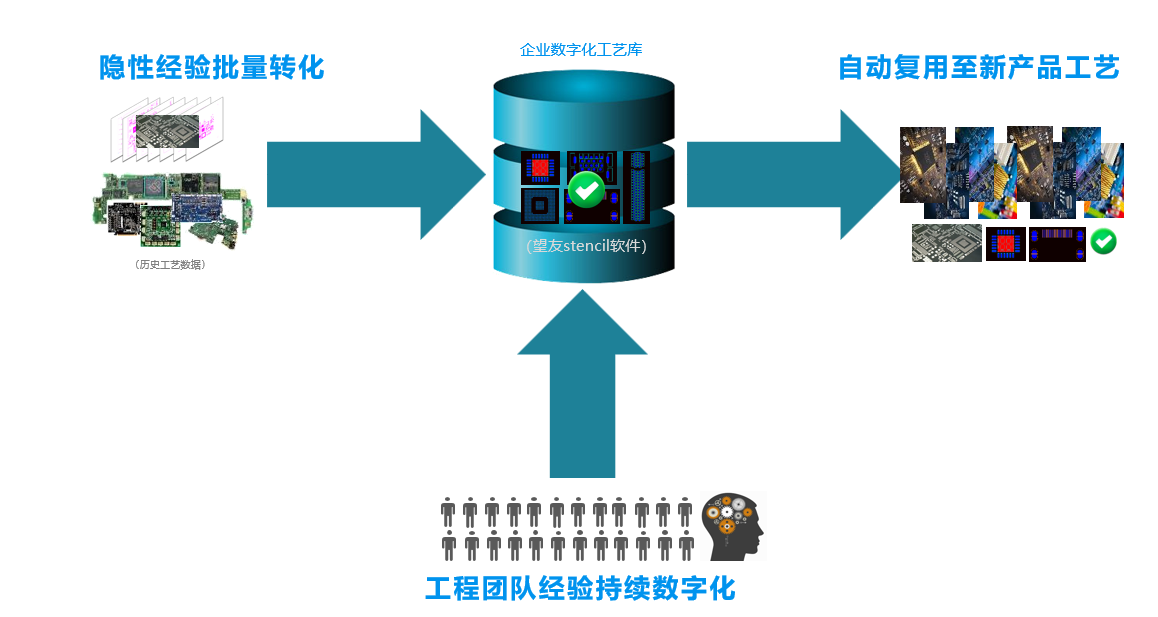

望友 Stencil 软件支持自动复用企业沉淀的最佳实践工艺参数，确保每一次钢网开口设计都源于同一套标准体系。这种“工艺同源”机制彻底消除了人员经验差异与状态波动带来的不确定性——无论由谁操作，输出的工艺文件始终保持高度一致性，最大化保障钢网工艺经验利用率。数字化工艺库不仅沉淀开口参数，更承载了历代产品迭代的改善记录与验证结论；通过权限层级管理，确保不同角色仅能访问与修改权限范围内的数据，从源头上保障品质标准。

对于手机这类迭代频繁的产品，工艺库的持续沉淀意味着每一代产品的开口设计都能站在前一代的验证基础之上，实现经验的滚雪球式积累。

产品开口比较

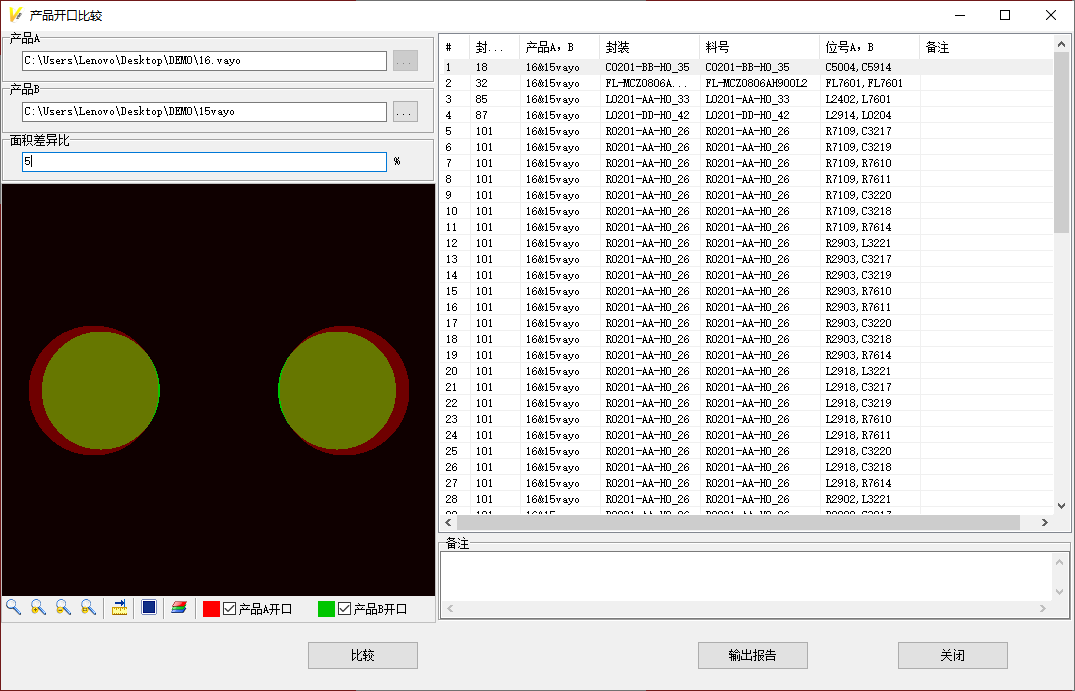

在新产品导入阶段，产品开口比较功能支持对两代产品进行快速比对，能够精确定位不同产品中相同器件的开口差异，帮助工程师直观理解变更内容及其影响。基于比较结果，系统可输出新器件的开口方案，清晰展示差异与新方案，确保开口设计在继承已验证经验的基础上精准适配新结构，从根本上保障跨代际开口一致性，显著缩短新产品工艺准备周期。

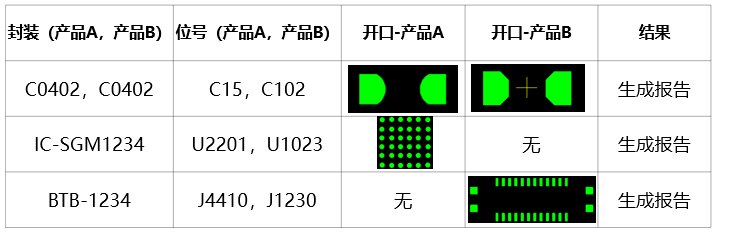

两代产品开口之间的比较，可快速比对不同产品中相同器件的开口设计，确保开口一致性，并输出新器件的开口方案，清晰展示差异与新方案。

参数化开口模板

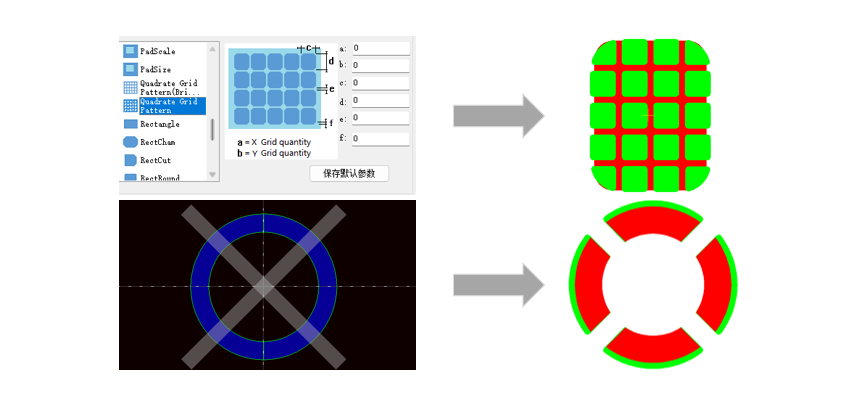

针对异形件等复杂开口，参数化开口模板大幅降低设计门槛。内置的开口模板将经验参数化、规则化，工程师无需手工绘制复杂轮廓，通过简单操作即可快速完成开口设计，显著提升升级效率。模板化的设计方式同时保证了同类器件开口的规范统一，减少人为差异，使复杂设计变得简单、可靠、可复现，让新员工也能快速上手，缩短学习曲线。无论是屏蔽罩、补强区域还是其他异形结构，工程师只需调用对应模板并微调关键参数，即可获得符合工艺规范的开孔方案。

快速屏蔽罩设计

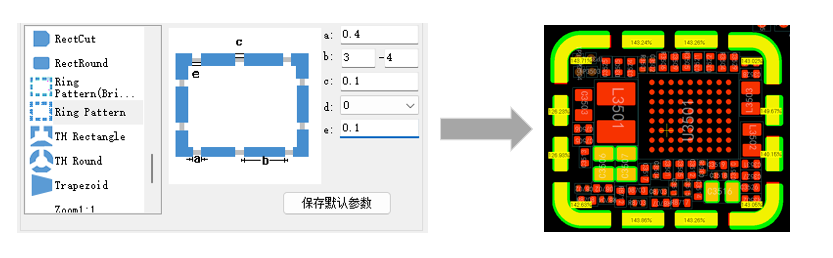

针对屏蔽罩开口设计耗时长的痛点，快速屏蔽罩设计功能提供专项设计能力。系统能够依据屏蔽罩的结构特征自动生成合理的开口方案，自动处理开口比例、外扩距离等关键参数，显著缩短设计周期，同时保证设计质量的一致性，将工程师从繁琐的手工调整中解放出来。该功能将屏蔽罩开口设计从“经验摸索”转变为“规则驱动”，在保障焊接质量的同时大幅释放工艺团队的产能。

外协式设计数字化审查

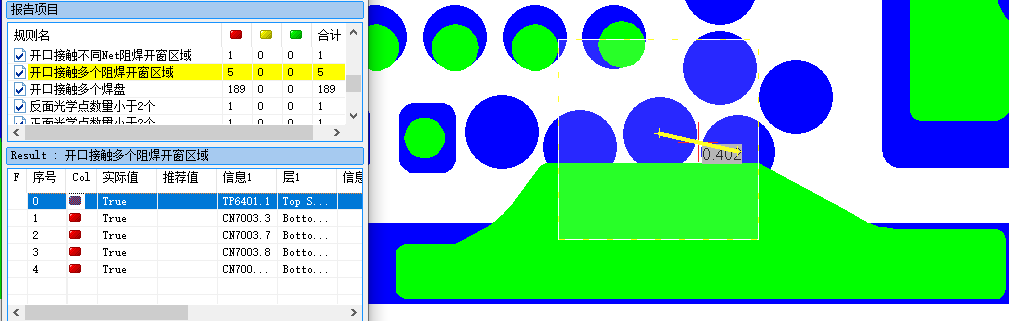

望友 Stencil 软件的数字化审查机制内置多项审查规则，可对设计文件进行全面的自动审查。无论是尺寸超差、位置偏移，还是参数设置异常，系统都会实时触发告警，将工艺审核从被动纠错转变为主动防御，在设计阶段就将绝大多数隐患消除于萌芽。对于外协钢网设计，数字化审查提供了统一、客观、可追溯的质量关卡，有效拦截外协设计的质量风险，显著降低质量事故发生的概率。审查规则可随企业标准持续更新，确保全球各工厂、各供应商执行同一套工艺标准，真正实现“所审即标准”。

Interposer设计

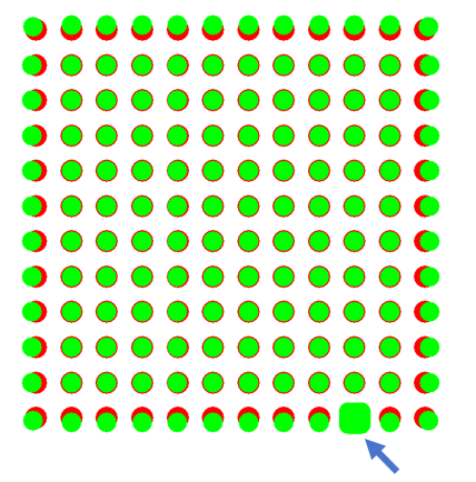

针对转接板开口设计耗时长、易产出畸形开口的痛点，望友 Stencil 软件提供三明治转接板开口专项设计能力。软件自动识别螺钉孔并依据开口直径、横纵间距、开口与边框距离、避孔距离、连接避让距离等参数化规则一键批量填充开口。同时支持手动绘制作为灵活补充，兼顾自动化效率与人工微调自由度。该功能将转接板开口设计从“逐孔手工排布”转变为“规则驱动的自动填充”，显著缩短设计周期、保证开口一致性与印刷质量，将工程师从繁琐的手工试算中解放出来，在保障焊接质量的同时大幅释放工艺团队的产能，实现工艺经验的参数化沉淀与可复用。

落地成效
