望友TEST软件：无与伦比的灵活性让PCBA测试工程师如虎添翼

PCBA测试工程从来不是"一套规则打天下"的活儿：双面板与单面板的测试点策略不同，ICT与飞针的探针规则不同，通信背板与消费板的难点各异，不同客户对测试点位置甚至有自己的"家规"。一个只会按固定套路出牌的工具，很快就会成为工程师的天花板。望友VayoPro-Test Expert（望友TEST软件）把"灵活性"做成了产品基因——本文通过九大灵活特性，展示它如何让PCBA测试工程师如虎添翼。

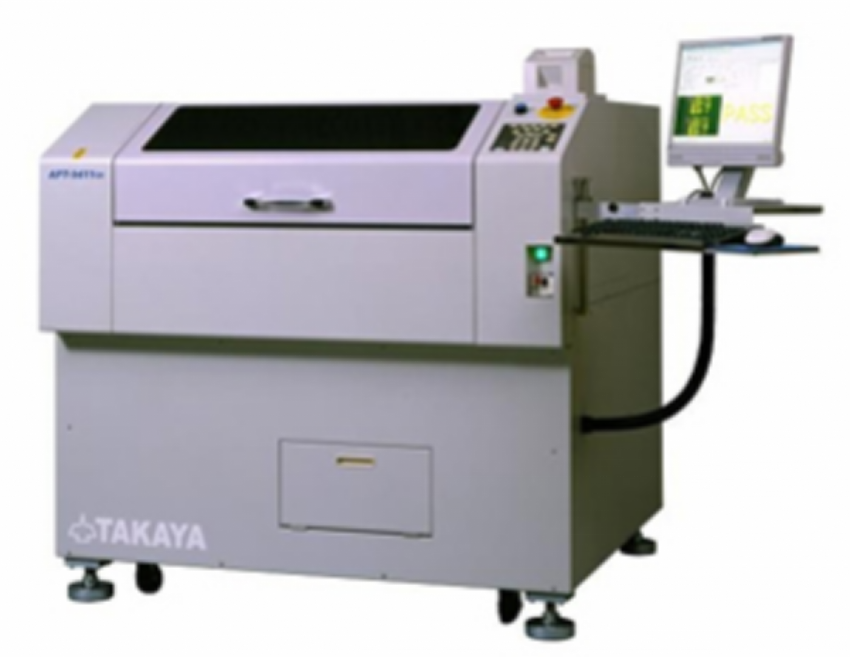

飞针测试设备与PCBA电气测试

飞针测试设备：灵活的测试程序是发挥设备价值的前提（图源：望友测试工程方案资料）

一、为什么"灵活性"是测试工程软件的核心竞争力

从设计数据到可上机的测试程序，中间隔着一系列高度依赖经验的决策：测试点选在哪里、探针规则怎么定、BOM值如何填、特殊器件怎么测、不可达位置怎么处理。传统做法里，这些决策散落在资深工程师的脑子里和一张张Excel里，换个产品、换个客户、换个工程师，就要从头再来。

望友VayoPro-Test Expert的解决思路是：把测试工艺知识沉淀为可配置的规则与灵活的工具集，让软件适应工程师的业务，而不是让工程师迁就软件。其覆盖DFT可测试性分析、测试策略分析与ICT/FPT/AXI/AOI编程的完整链路，配合下文的九大灵活特性，客户实测可将BOM整理与程序调试时间减少70%以上，测试策略分析从数天缩短到10~30分钟。

二、九大灵活特性详解

1. 多套探针规则并行执行，结果一键对比

望友软件允许维护多套测试点/探针规则集并行执行，然后对比各套规则下的可测试性差异，择优用于治具设计与程序生成：

· • 场景A（DFT分析）：一套规则面向双面探针访问，另一套仅限底面访问；

· • 场景B（ICT编程）：底面3种探针、底面4种探针、双面3种、双面4种，多套同时跑；

· • 场景C（飞针编程）：一套按底面测试点访问，一套按元件焊盘顶面访问。

同时支持背钻结构。过去"改一版规则跑一遍、手动记录再对比"的重复劳动，被压缩成一次并行计算。

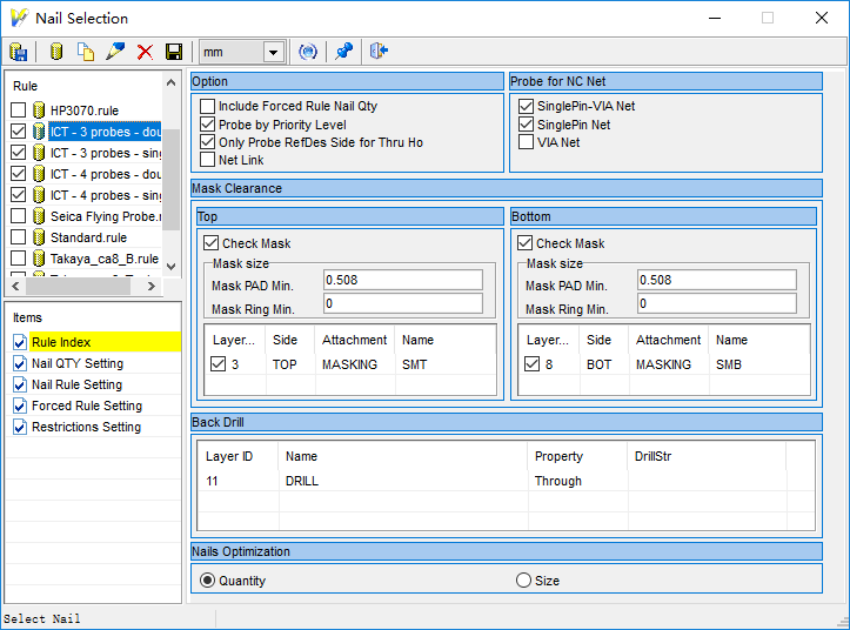

望友软件多套探针规则管理与并行选择

多套探针规则管理：并行执行、结果对比、择优选用

2. Gerber阻焊层校验测试点可达性（业界独有）

一个容易被忽略的事实：PCB CAD数据不一定等于最终实板。阻焊层可能覆盖住CAD上"看起来可达"的焊盘，按CAD选的测试点上机后才发现根本探不到。望友软件支持引入Gerber阻焊层数据，与信号层叠加校验每个测试点的铜皮暴露情况，自动标记不可达位置并推荐新测试点（兼容Agilent ABPT珠状探针）——这项能力在业界属于望友独有。

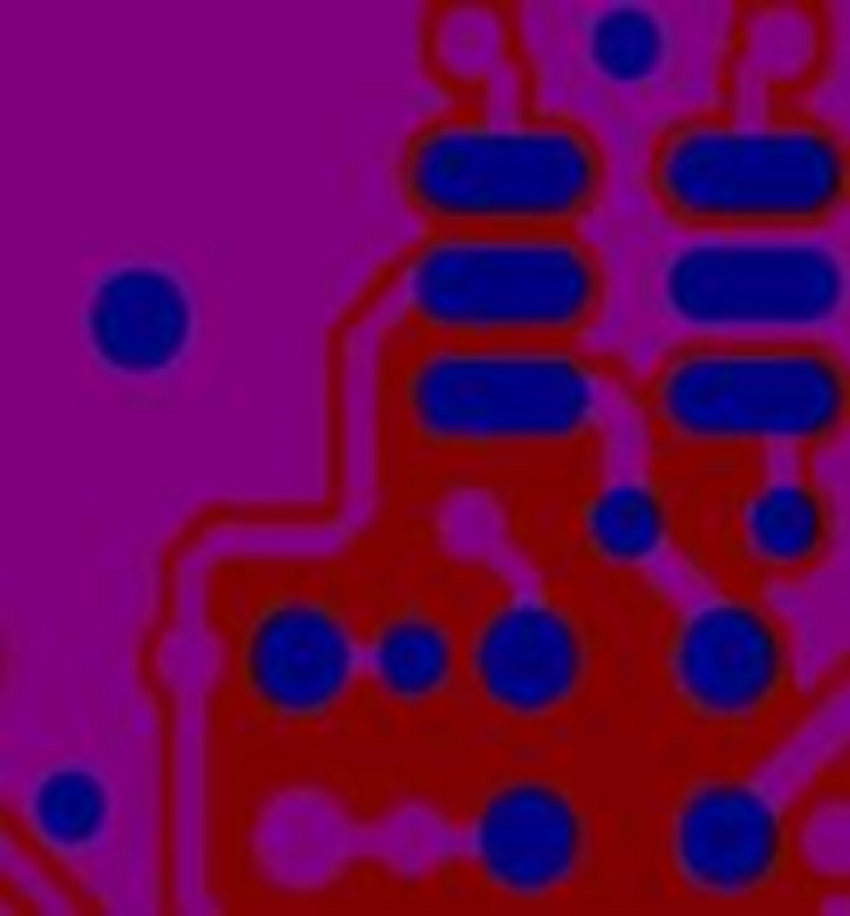

Gerber阻焊层与信号层叠加校验测试点可达性

信号层+阻焊层叠加校验：阻焊覆盖区域自动判定为NO Access，并推荐新测试点

3. 虚拟网络合并（Net Link），覆盖率与探针数量双优化

对于通过0欧姆电阻、开关或保险丝相连的两个网络，望友软件的Net Link功能可将其合并为一个虚拟网络。好处是双向的：合并后测试点共享，可测试性提升的同时减少了所需探针数量，直接降低治具成本。

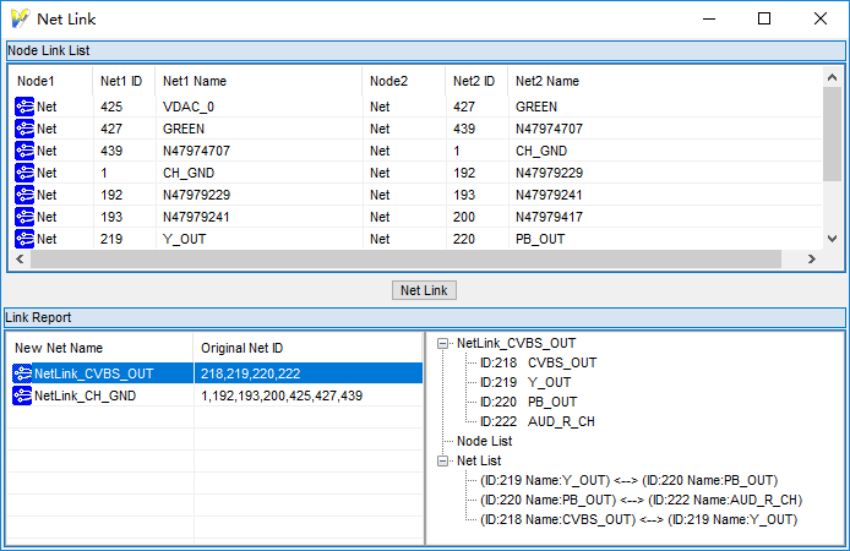

Net Link虚拟网络合并功能

Net Link：将经0欧姆电阻相连的两个网络合并为虚拟网络

4. 从BOM描述自动提取元件值与公差

测试程序需要每个阻容感器件的准确值与公差。望友软件可自动从BOM描述中提取值（Val）与公差（Tol）并回填到测试数据中，免去人工逐条比对录入，显著缩短测试程序开发与上机微调周期。

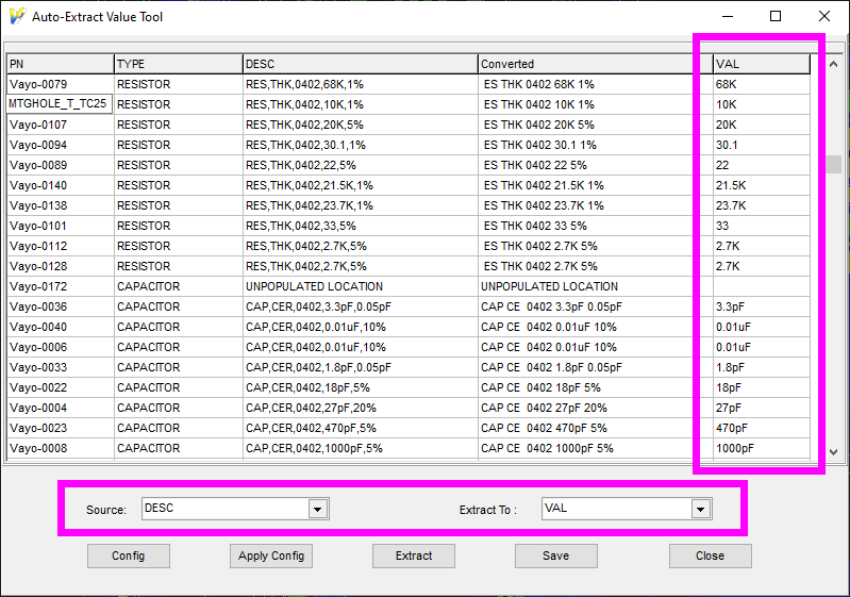

BOM描述自动提取元件值与公差

值/公差自动提取：批量识别BOM描述中的数值与公差信息

5. 背钻自动识别与禁用

背板与通信产品普遍存在背钻（Back Drill）结构，而背钻孔不能作为ICT/飞针测试点。望友软件提供智能规则自动识别背钻位置并在测试点分析中禁用，把工程师从逐个排查的苦差中解放出来。

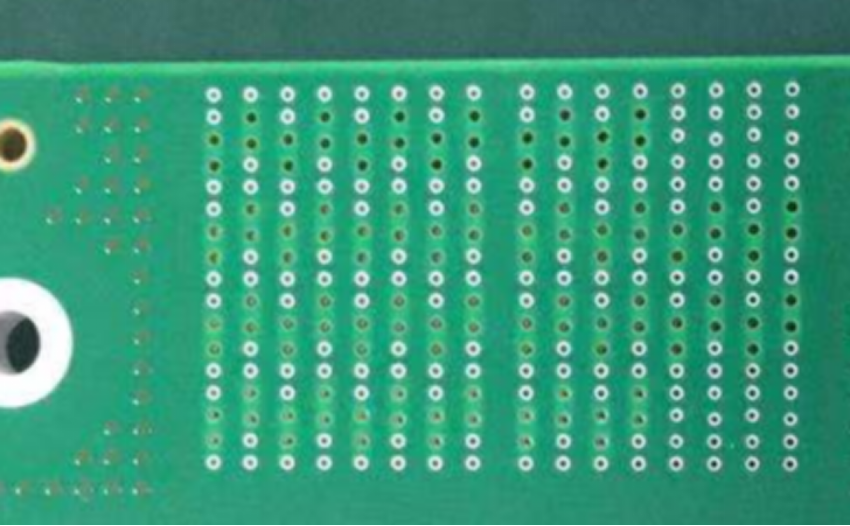

背钻位置自动识别与禁用

背钻自动识别与禁用：避免把背钻孔误选为测试点

6. 批量器件选择（Nail to Body）与轮廓快速微调

器件本体遮挡探针（nail to body违例）是测试点不可达的常见原因。望友软件可一次性自动选出所有因本体遮挡而不可达的器件，然后通过多种方式快速微调其轮廓：按焊盘外沿、按焊盘中心、按器件外框、按器件外框与焊盘组合，也支持手工微调——批量处理代替逐个修改。

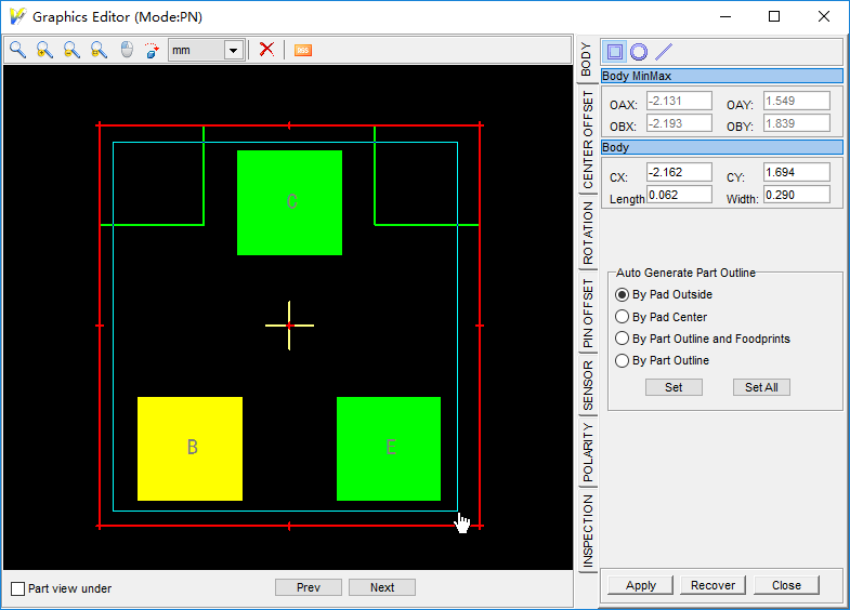

批量器件选择与轮廓快速微调

轮廓编辑器：多种自动微调方式快速修正器件外框

7. 批量探针偏移（飞针场景）

飞针测试常希望探针避开焊盘中心、落在焊盘边缘的特定位置。望友软件支持按数值或百分比批量偏移探针位置，例如"从焊盘中心偏移到距边缘15%处"，一次设置批量生效。

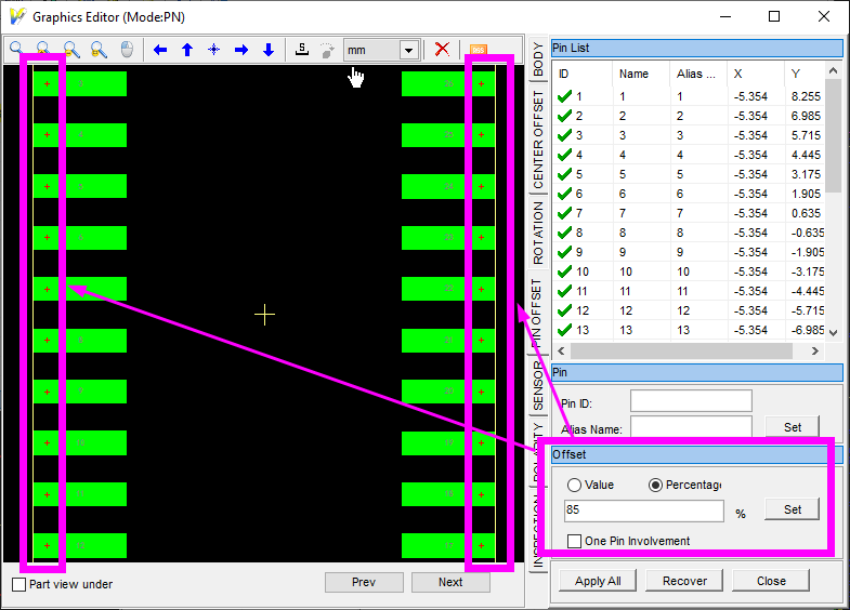

飞针测试批量探针偏移

批量探针偏移：从焊盘中心偏移至距边缘15%处，批量生效

8. 多类型定义，适配不同客户与产品线

不同客户、不同产品线对器件类型命名与测试归类各有习惯。望友软件的多类型定义（Multiple Type Definition）能力允许按客户/产品线/项目维护各自的器件类型映射，同一套软件从容适配所有业务。

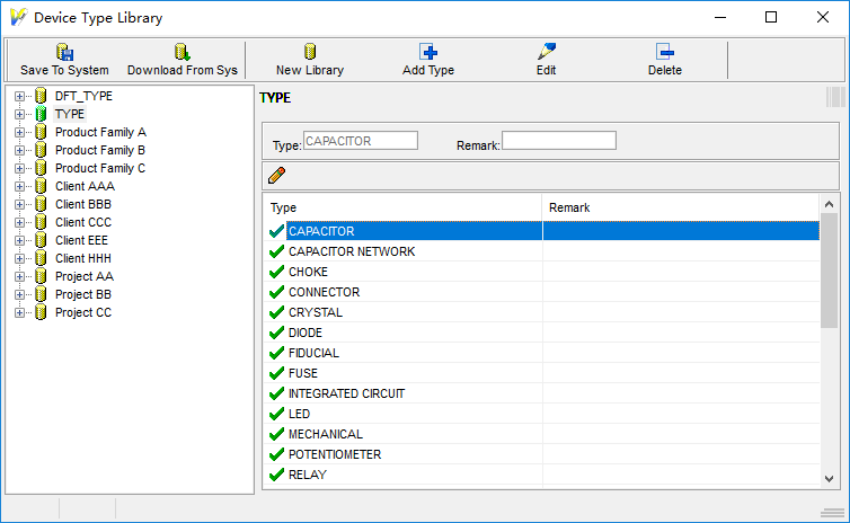

器件多类型定义管理

多类型定义：按客户/产品线管理器件类型映射

9. 分步交互式工作流，新手也能快速上手

望友软件为不同使用目的提供可配置的分步式工作流：DFT可测试性分析、测试策略分析、ICT程序开发、FPT程序开发各自有引导式操作路径。即使不是每天使用软件的工程师，也能按流程顺畅完成任务，大幅缩短学习与掌握周期。

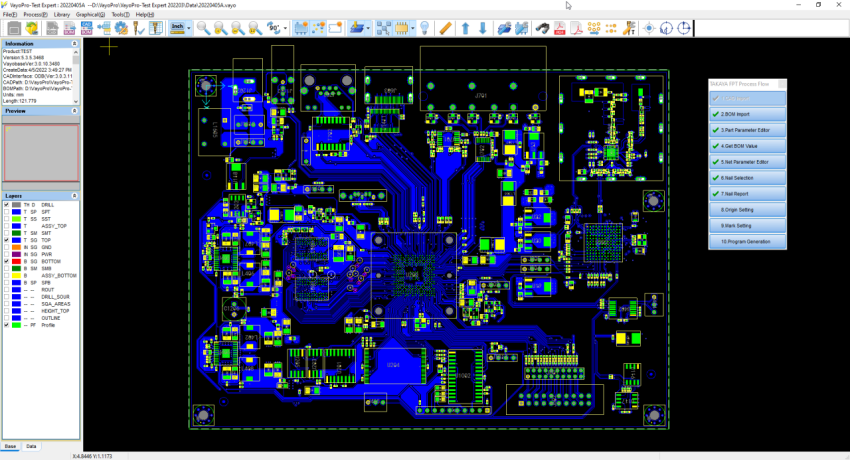

分步交互式工作流

分步交互式工作流：按使用目的配置引导式操作路径

三、客户价值

"从多年DFT与测试软件的使用经验来看，VayoPro-Test Expert是最好的。它快速、准确、易用，DFT报告对客户来说非常易懂。"——某客户测试开发经理

· • BOM整理与程序调试时间减少70%以上：值/公差自动提取、规则自动执行；

· • 测试策略分析从数天缩短到10~30分钟：多套规则并行执行、快速对比择优；

· • 治具成本更可控：Net Link合并网络减少探针数量，阻焊校验避免无效测试点；

· • 更少的知识依赖：工艺知识沉淀为规则库，分步工作流降低新手门槛；

· • 一套软件适配全部业务：多类型定义按客户/产品线灵活切换。

望友科技深耕智能NPI软件20余年，拥有自主知识产权的软件产品与著作权超过25项、已获授权专利56项，软件装机覆盖全球20多个国家与地区的500多家客户、2500多套装机量，并与ASM、Fuji、Panasonic、Keysight、ViTrox、Cogiscan等领先设备与系统厂商建立战略合作。

四、常见问题（FAQ）

Q1：望友TEST软件的灵活性体现在哪些方面？

体现在九大灵活特性：多套探针规则并行执行与结果对比、Gerber阻焊层校验测试点可达性、虚拟网络合并、BOM值与公差自动提取、背钻自动识别与禁用、批量器件选择与轮廓微调、批量探针偏移、多类型定义管理、分步交互式工作流。

Q2：为什么测试点要用Gerber阻焊层数据校验？

PCB CAD数据不一定代表最终实板：阻焊层可能覆盖部分焊盘，CAD上可达的测试点实板上未必暴露。望友软件将Gerber阻焊层与信号层叠加校验，自动识别无暴露铜皮的位置并推荐新测试点，这是业界独有的能力。

Q3：使用望友TEST软件能节省多少测试工程时间？

BOM值/公差自动提取与自动规则执行可减少70%以上的BOM整理与调试时间；测试策略分析从数天缩短到10~30分钟；分步式工作流大幅缩短新工程师的学习周期。

了解更多：如需了解望友VayoPro-Test Expert的DFT可测试性分析与测试编程方案演示或试用，请访问望友中文官网 ，或联系我们的销售与技术团队。
