改版后，如何快速比对Gerber文件差异？3分钟定位所有改动

PCB改版在电子产品研发中十分常见。移动一个器件、修改一段走线、调整焊盘或增加过孔，看似只是局部修改，但新版Gerber文件输出后，工程师往往还要面对一个问题：

新版和旧版Gerber究竟改了哪些地方？

尤其是设计经过多次修改后，如果仅靠人工逐层查看Gerber文件，不仅耗时，还可能遗漏细小变化。如何快速完成Gerber文件对比，已经成为PCB设计、CAM和PCBA工艺人员经常遇到的实际问题。

为什么Gerber改版差异难以人工确认？

一套Gerber通常包含线路层、阻焊层、丝印层等多个图层。PCB改版后，变化可能分散在不同位置，例如：

线路增加、删除或位置改变；

焊盘尺寸、形状或位置调整；

Via、钻孔发生变化；

阻焊开窗发生改变；

丝印内容或位置调整；

局部器件相关图形发生变化。

如果通过两个窗口反复切换新旧Gerber，或者依靠肉眼逐层寻找差异，小范围修改尤其容易被忽略。因此，Gerber改版核对的关键并不是“把两个文件打开”，而是让软件自动识别并呈现两个版本之间的差异。

第 1 步：分别导入新旧Gerber数据

相比人工逐个打开文件，将不同版本数据放在统一环境中，可以为后续图层匹配和差异比较建立基础。

使用望友CAM365进行Gerber改版对比时，可以先将新旧版本数据导入同一工程。CAM365支持Gerber、NC钻孔、DXF、PCBCAD、XY坐标等多种电子设计与制造数据，并能够自动识别和显示图层信息。

第 2 步：图层对应与对齐

Gerber文件比对之前，一个容易被忽视的问题是：两个版本的图层是否真正对齐？

如果原点、坐标或图层位置存在偏差，即使设计内容完全相同，也可能产生大量“假差异”。CAM365能够智能识别图层顺序，并支持通过参考点快速完成图层对齐。对于特殊图层，还可以进一步调整图层顺序和位置。因此，在正式比较前，应首先确认新旧Gerber的对应图层和坐标关系一致。

第 3 步：Gerber 图层自动比较，让软件先找差异

完成图层匹配后，即可进行Gerber改版对比。

CAM365支持Gerber与Gerber之间的自动图层比较。工程师可以根据实际需求选择比较图层，并灵活框选需要重点核对的区域。

此时，工作方式就从传统的：

“人工寻找哪里发生了变化”变成：“软件先找出差异，工程师再确认差异是否符合改版要求”。

对于仅修改几个器件、焊盘或局部走线的版本，这种方式尤其直观，不需要在复杂PCB图形中反复寻找改动位置。

第 4 步：定位差异，逐项确认改动

发现差异只是第一步，更重要的是判断这些差异是不是“预期修改”。

例如，本次ECN只要求调整某个区域的走线，但比较结果显示其他区域也出现了焊盘或线路变化，就需要进一步确认是否存在非预期修改。

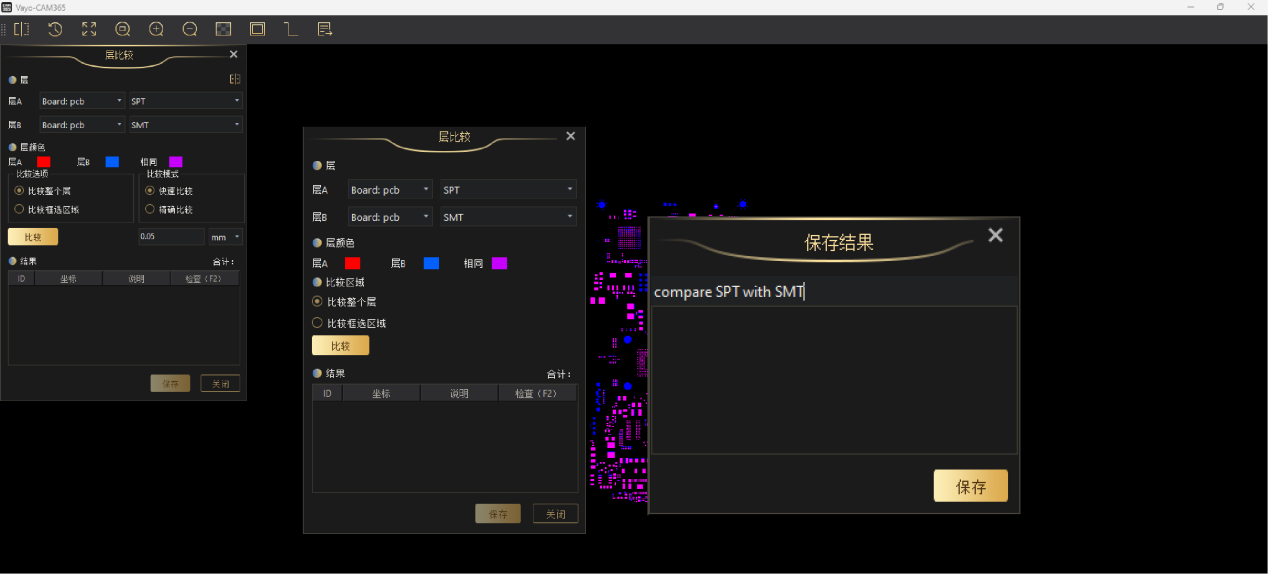

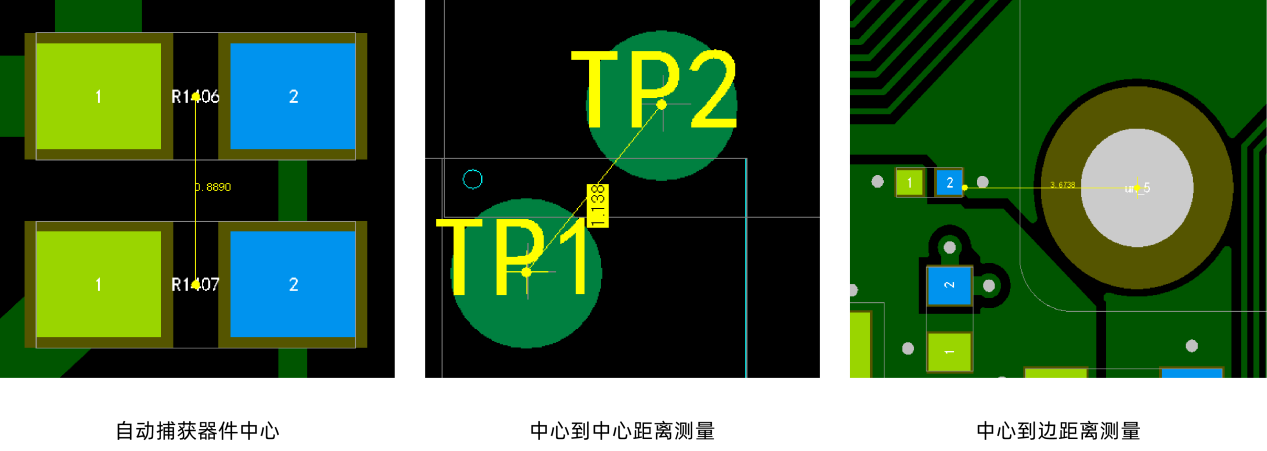

CAM365的图层比较结果可以保存，便于工程师后续查看和重复核对。同时，软件支持坐标快速定位：输入目标坐标即可跳转到相应位置，还可以查询焊盘、器件、引脚、信号等对象信息。形成一条较清晰的改版确认路径：

导入新旧数据→图层匹配与对齐→自动比较→定位差异→确认改动

对于数据已经准备好的改版项目，整个操作可以快速完成，不必再逐层依靠肉眼“找不同”。

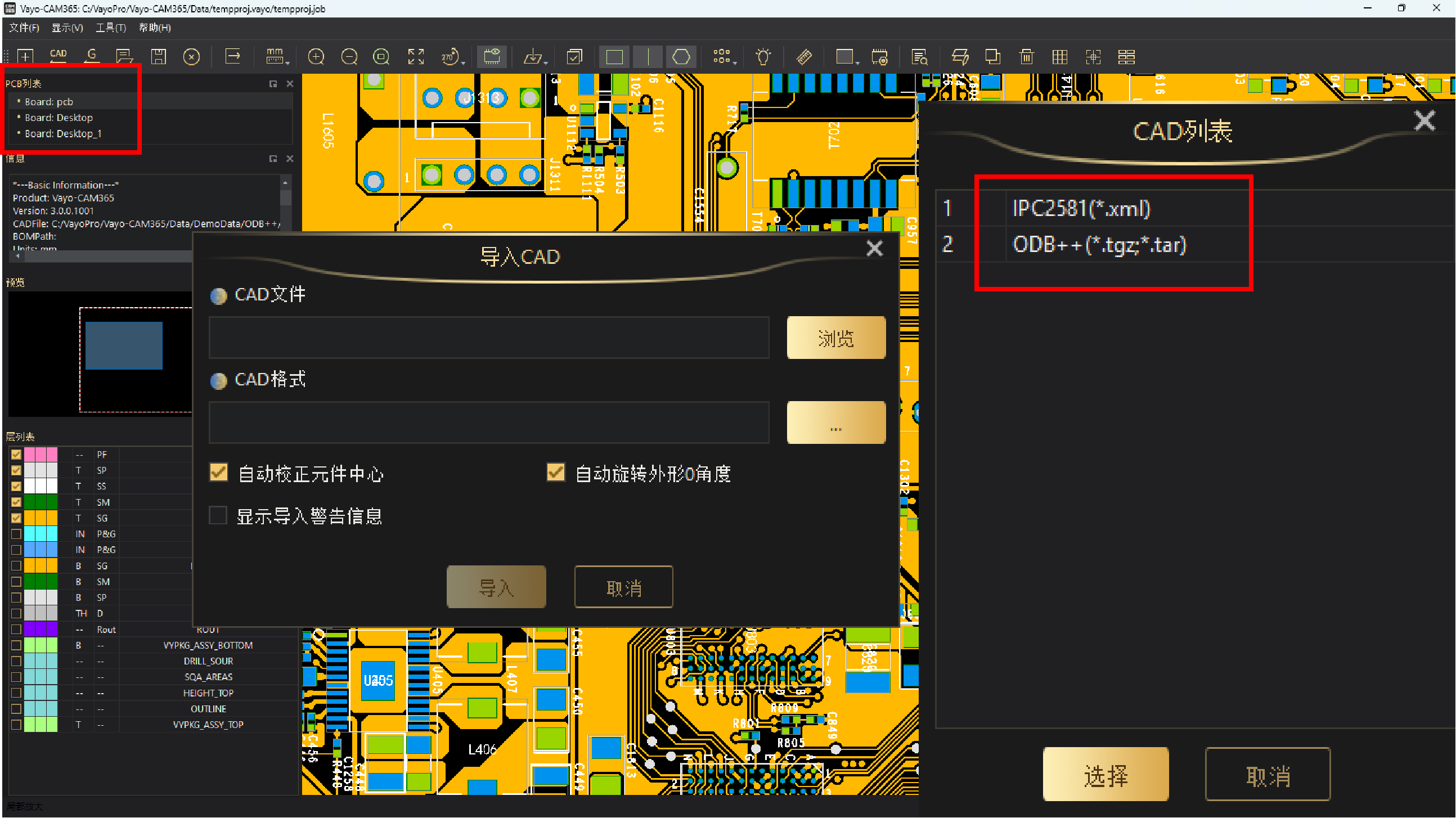

不只是Gerber，新旧CAD数据也可以比较

实际PCB改版过程中，需要核对的不一定只有Gerber。

有时需要确认两个CAD版本之间发生了什么变化；有时则需要确认设计端输出的CAD数据与生产端收到的Gerber是否一致。

因此，CAM365除了支持Gerbervs.Gerber，还支持CADvs.CAD以及Gerbervs.CAD的数据比较。这使数据比较不再局限于“两个Gerber版本找不同”，还可以延伸到设计数据与生产数据之间的交叉核对。

结语：从“找不同”到“确认不同”

Gerber 改版比对的核心，不是打开两个文件，而是把“找不同”变成“确认不同”。望友 CAM365 以新旧数据导入、图层自动匹配、差异高亮、坐标定位和结果保存，帮助工程师快速确认改动是否符合 ECN，而非逐层肉眼搜索。让每一次 PCB 版本迭代更直观、可追踪、可复核。
