Flip Chip贴装精度10μm，湖北兆元科技的FC产业化落地
在半导体封装领域，贴装精度是一个"硬指标"。当你把一颗芯片翻转过来，让它的凸点阵列对准基板上的焊盘时，任何一丝偏差都可能导致开路或短路。10μm（微米）的精度，大约是一根头发直径的十分之一。

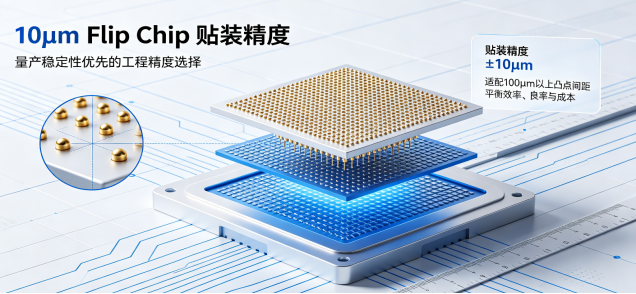

这个数字放在行业坐标系里看，有其特定的位置。根据 IPC-J-STD-029 标准，凸点对准偏差不应超过焊盘中心 25%，而高可靠性或细间距应用通常要求更严格——不超过凸点间距的 10%。按此推算，10μm 精度足以可靠应对 100μm 及以上的凸点间距，这正是通信模块、汽车电子、医疗设备中大量使用的 FC BGA/QFN 封装的典型区间。
行业头部设备商的数据可以作为参照：
- Besi 旗下 Datacon 8800 FC Quantum 系列的高速倒装芯片贴装机，精度在 ±4μm 左右;
- ASM AMICRA 的 NOVA 系列双头贴装机在 550×600mm 大工作区上保持 ±2.5μm 精度。

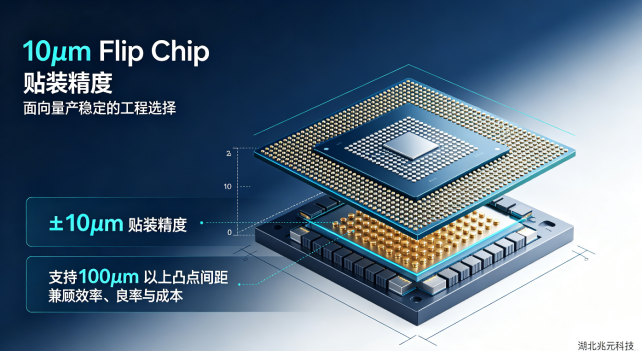

兆元科技的 10μm 精度，并非追求极限的实验室指标，而是一个面向量产稳定性的工程选择——在效率、良率和成本之间取得平衡。
为什么是“SMT与FC融合”？
湖北兆元科技成立于 2017 年，是一家位于武汉光谷的 EMS 企业，拥有完整的 SMT 产线和汽车电子、医疗电子、通信传输等领域的制造经验。这家公司的独特之处在于：它不是从零开始建一条 FC 专线，而是把 Flip Chip 能力嵌入已有的 SMT 产线中。
这个选择有现实的产业逻辑。在许多高密度电子模块中，SMT 器件（电容、电阻、连接器）和 Flip Chip 芯片往往需要共存于同一封装体内。传统做法是分两步走：先做 SMT 回流焊，再用专用设备做 FC 键合。工序分离意味着更多的设备投入、更长的生产周期和更多的界面风险。

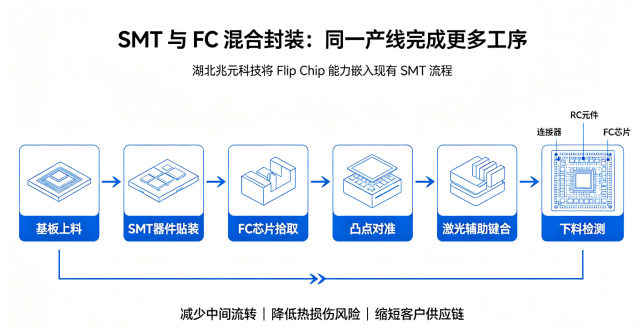

兆元科技 2025 年 12 月申请的专利“一种 SMT 与倒装芯片混合封装的激光辅助键合装置及方法”（公开号 CN121843461A），正是针对这个痛点。其技术方案的核心是多工位并行 + 激光辅助键合：通过旋转平台将基底上料、SMT 压合、激光键合等工序并行推进，同时利用独立调控的激光单元配合实时温控来完成键合。简单说，就是把 SMT 和 FC 的工艺步骤“折叠”到同一套系统里，减少中间流转和热损伤风险。

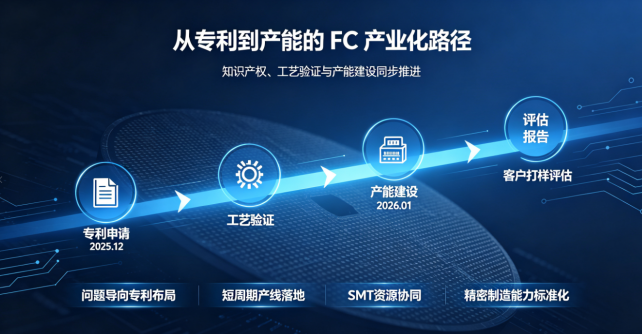

这种思路的产业化价值，在 2026 年 1 月新增的"具有芯片封装能力的生产线及车间"建设项目中得到了延续——从专利到产能，路径是清晰的。
10μm精度的业务含义
对于有 FC 项目需求的客户而言，10μm 精度意味着几个实际的工程参数：

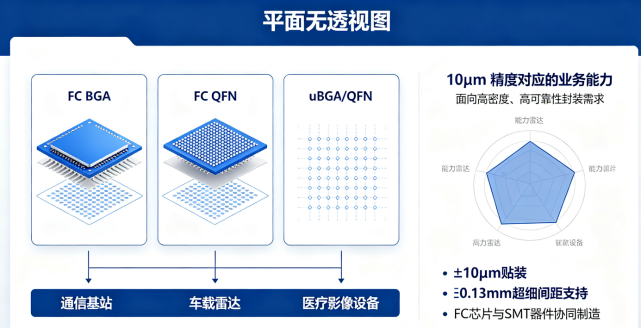

- 可覆盖的封装类型：FC BGA、FC QFN、以及 0.13mm 超细间距的 uBGA/QFN 贴装。这些封装广泛用于通信基站、车载雷达、医疗影像设备等场景。
- 与凸点间距的匹配关系：在 100μm 凸点间距下，10μm 精度对应 10% 的 misalignment，处于高可靠性应用的可接受边界内。如果凸点间距进一步缩小到 50μm 以下，则需要更高的精度等级。
- 产线融合优势：兆元科技的 FC 能力不是孤立的专线，而是与 SMT 产线共享硬件资源和工艺积累。对于需要混合封装（FC 芯片 + 外围 SMT 器件）的产品，这意味着更短的供应链和更低的协调成本。
产业化落地的几个信号
判断一家 EMS 企业的 FC 能力是否真正落地，专利和精度指标只是起点。兆元科技当前的几个动作值得关注：
- 工艺成熟度：公司将 FC 技术描述为“精密制造工艺已成熟应用”，精度 10μm、支持 0.13mm 超细间距 BGA/uBGA/QFN 贴装。这些参数指向的是标准能力而非研发项目，说明已经过了工艺验证阶段。
- 专利布局的针对性：CN121843461A 专利聚焦的是“SMT 与 FC 混合封装”这一具体场景，而非泛泛的 FC 键合方法。这种问题导向的专利，通常来自实际产线中遇到的技术障碍。
- 产能建设的时间线：专利 2025 年 12 月申请，产能项目 2026 年 1 月启动。从知识产权保护到制造资源投入的间隔很短，暗示技术方案已经过内部验证，进入落地阶段。
行业背景：FC市场正在放量
全球倒装芯片封装市场预计从 2025 年的 318–361 亿美元增长到 2034 年的 500–900 亿美元，不同研究机构的预测口径略有差异，但复合年增长率普遍在 5%–11% 区间。增长驱动力来自 5G 通信、汽车电子（ADAS/EV）、AI 计算和物联网设备对高密度、小型化封装的需求。
在这个背景下，像兆元科技这样具备 SMT 全流程能力、同时将 FC 作为标准工艺嵌入产线的 EMS 企业，其价值在于为中小批量的 FC 项目提供了“不用自建封装线”的选项。对于通信设备商、医疗设备厂商或汽车 Tier 1 来说，如果产品中既有 FC 芯片又有 SMT 器件，把整个封装环节交给一家具备混合封装能力的 EMS，可能比分别对接 FC 代工厂和 SMT 产线更高效。
联系与评估
如果您有 FC 项目需求，希望评估 10μm 精度是否匹配您的封装设计，或验证 SMT+FC 混合封装的可行性，可以直接联系兆元科技进行工艺评估与打样。
