一条完整的SMT生产线，包含哪些设备？

很多人以为，买一台贴片机就拥有了一条 SMT 线。

这是最贵的一个误会。贴片机确实是核心，但在一条完整产线里它通常只占投资的三到六成（口径不同数值有差异），真正决定你良率高低的，往往是那些不起眼的设备。

这篇文章按工序走一遍，把每一台设备讲清楚。

一、按工序看：八台设备串成一条线

一条标准产线的设备顺序是这样的：

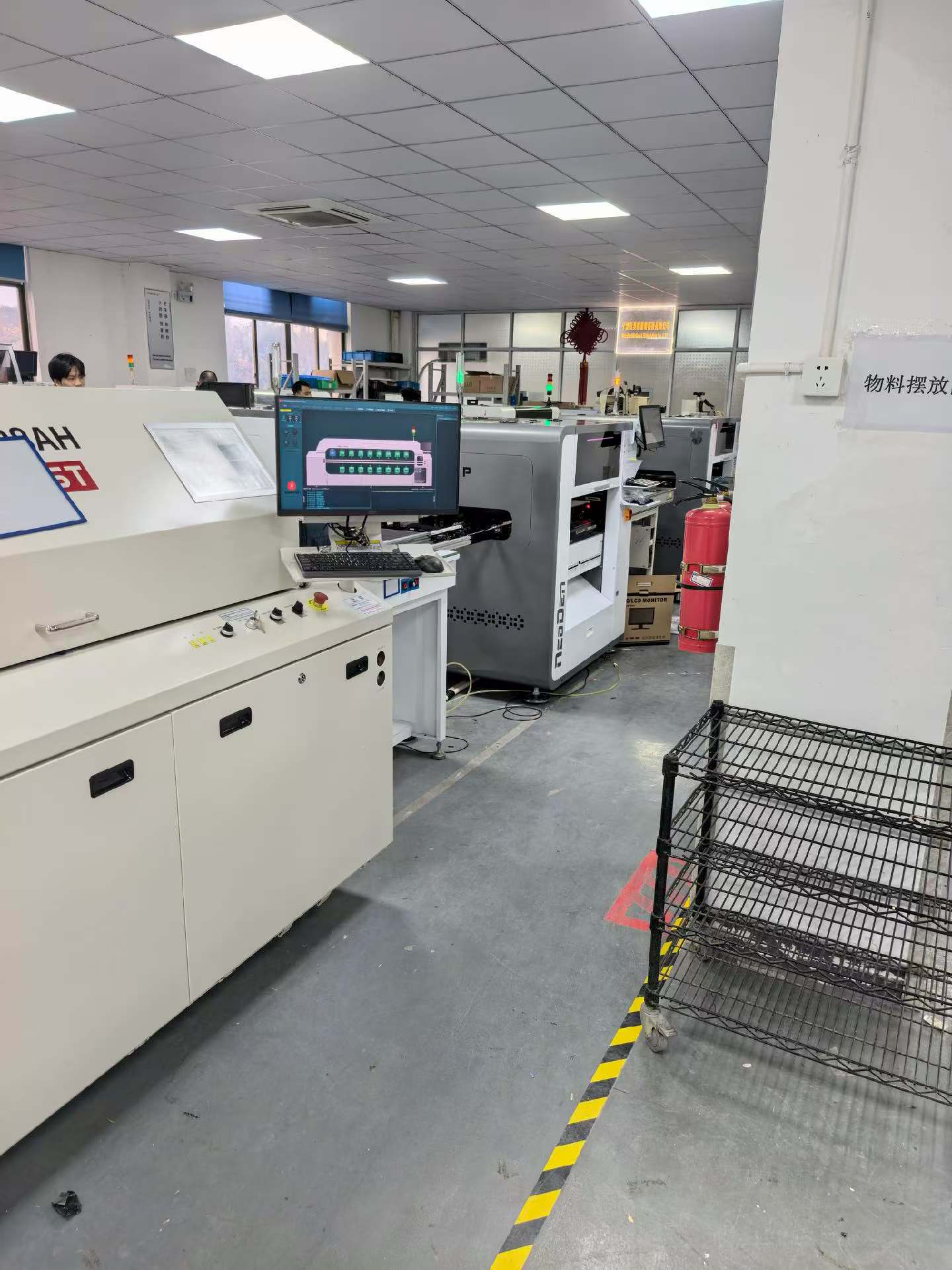

上板机 → 锡膏印刷机 → SPI → 贴片机 →（炉前 AOI）→ 回流焊 → 炉后 AOI → 下板机

中间穿插单轨或双轨的接驳台，负责把板子从一台设备送到下一台。

上板机——产线最前端，把 PCB 裸板自动、平稳地送进去。听着简单，但它决定了产线能不能少人值守。

锡膏印刷机——通过钢网把锡膏印到焊盘上。这是整条线最被低估的一环：印刷质量直接决定后续焊接的成败，关键在钢网对位精度和刮刀压力控制。业内有句话，绝大多数焊接缺陷的源头在印刷，不在贴片。

SPI（锡膏检测仪）——对印好的锡膏做 3D 扫描，检测厚度、面积和体积，拦住少锡、多锡、连锡、偏位这些缺陷。它的价值是在焊接之前发现问题——印错了擦掉重印就行，焊完了就麻烦了。

贴片机——产线的心脏，把元器件从料带取出贴装到焊盘上。它最贵，也最受关注。

炉前 AOI（可选）——在焊接前检查贴装质量，拦截偏移、错件、极性错误。

回流焊炉——分多个温区，通过热风或红外形成温度梯度，板子过炉时锡膏熔化、流动、冷却凝固，完成电气和机械连接。温区数量直接影响复杂器件的焊接能力，有 BGA（尤其 0.5mm pitch 以下）的产品，通常建议 8 温区起步，10 温区更从容。

炉后 AOI——出货前的最后一道关卡，检测少锡、多锡、桥连、立碑、虚焊等缺陷。

下板机——把成品板收下来。

二、换个角度记：加工类、检测类、辅助类

按功能分，其实只有三类，更好记：

加工类——印刷机、贴片机、回流焊。这三位是真正"干活"的，产线的产能由它们决定。

检测类——SPI 和 AOI。它们不产出，但决定你能不能把缺陷挡在出厂之前。

辅助类——上下板机、接驳台、返修台、翻板机。这些常被当作"选配"，但少了它们，你的自动化程度会大打折扣，人工成本立刻回来。

三、最容易被漏掉的那些"配套"

下面这些不算主机，但没有它们产线照样跑不起来：

钢网——印刷机的配套工装，按板型定制，每次改版都要重做。

返修台——有不良品就得修。BGA 返修尤其需要专用的光学对位返修台，这笔钱常被省掉，然后每次返修都靠手工碰运气。

炉温测试仪——用来实测和校准回流焊的温度曲线。没有它，你根本不知道炉子里真实发生了什么。

气源与电力——回流焊是整线能耗最大的设备之一，一台 10 温区回流焊启动时能拉到 30～50kW。做厂房规划时必须先算这一笔。

物料保管——锡膏需要冷藏，湿敏元件（MSD）需要防潮柜。这两样是纯消耗型支出，但省不得。

X-Ray——如果板上有 BGA，焊点在芯片底下，AOI 看不见，只有 X-Ray 能查。做高密度板子的厂，这一台迟早要买。

四、三档配置，看看你在哪一级

有个国内厂商公开的整线配置方案很有参考价值，大致分三档：

入门级｜约 10～30 万元 半自动印刷机 + 一台多功能贴片机 + 6 温区回流焊 + 炉后目检（无 AOI）。 产能约 1～2 万 CPH。适合打样和小批量验证，产品以 0805 以上器件为主。局限很明显：处理不了 0.5mm pitch 以下的 BGA，不适合量产。

主流级｜约 50～150 万元 全自动印刷机 + 高速机 1 台 + 泛用机 1 台 + 8 温区回流焊 + SPI + 炉后 AOI。 产能约 4～8 万 CPH。这是目前新建产线最多的配置区间，能覆盖含 BGA、QFN、细间距连接器的中小到中大批量。

高端级｜约 150～500 万元及以上 全自动印刷机 + 高速机 2 台 + 泛用机 1 台 + 10～12 温区氮气回流焊 + SPI + 炉前 AOI + 炉后 AOI + MES 系统。 产能约 10～15 万 CPH。特点是能满足 IATF 16949、ISO 13485 这类体系审核，面向汽车电子、医疗、军工和服务器主板。

五、三个提醒，都是钱

第一，AOI 在量产线上不是可选项。 有个很实在的数据：一条没有像样 SPI/AOI 的产线，会悄悄扔掉 2%～5% 的板子。 按日产一万片算，这是每天都在发生的真金白银。

第二，别在回流焊上省钱。 有厂商算过一笔账：节能型回流焊（变频风机、优质保温）每年比普通机型省 3～5 万元电费，在一个十年寿命周期里，这个差异是 30～50 万——够买一台 AOI 了。

第三，五年总拥有成本，是设备报价的两三倍。 业内有个说法：一条 25 万美元的新线，五年算上电力、人工、备件和报废，总成本能到 60～90 万美元。所以做预算时按报价乘 2～3 倍来准备流动资金，比只看设备价稳妥得多。

六、一句话总结

贴片机决定你能贴多快，印刷机决定你能印多准，SPI 和 AOI 决定你能不能把缺陷挡在出厂前。

一条线是八台设备的接力赛，任何一环拖后腿，前面所有的投入都要打折。

所以规划产线时最该做的动作，不是挑最贵的贴片机，而是找出你这条线上会成为瓶颈的那一环，然后确保它不掉链子。
