SPE《SMT/AI编程专家》V3.0发布！2010-09-01更新

本论坛为技术论坛，跟贴只许讨论技术方面的问题，其它注册问题请直接发邮件给我或打电话与我讨论，否则一律删除。

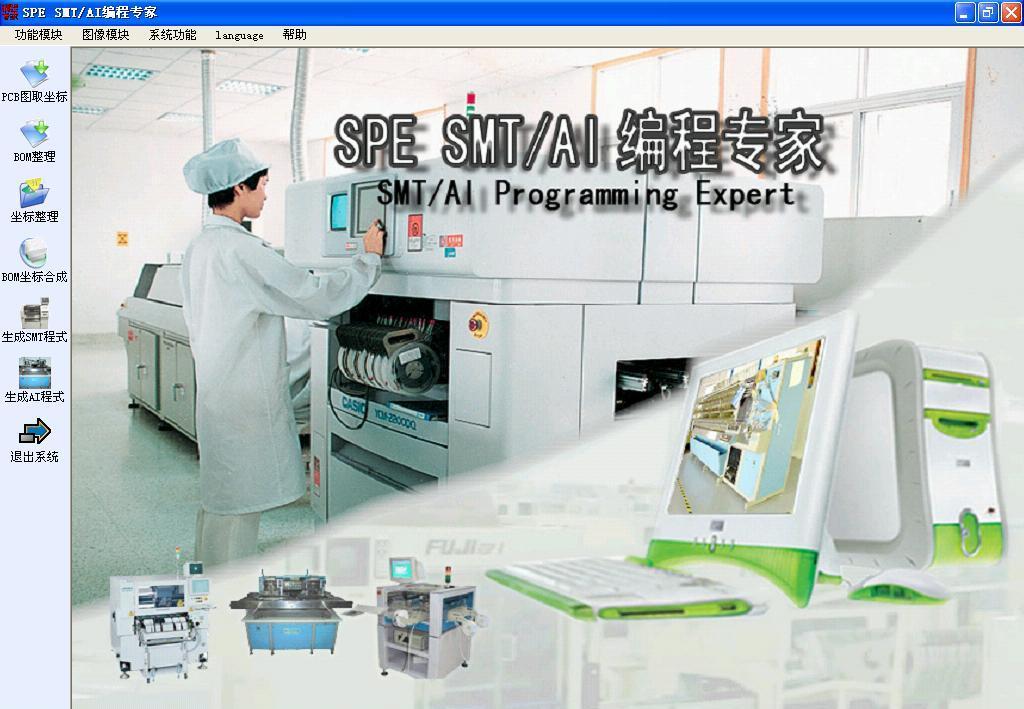

SPE《SMT/AI编程专家》
技术支持：黄若春

*****************************************
软件特点：全中文操作介面，支持简繁体操作系统，WIN98/ME/2K/XP/2003
支持系统：WIN98/ME/2000/XP/2003，支持多国语言：英文、简体中文、繁体中文等语言。
*****************************************
一、图像处理器：进行简单的图像操作、编辑、旋转、调色等。

二、PCB图像取坐标：对于没有坐标机的用户来说相当于一台坐标机，只需将PCB板用扫描仪扫描出来，用软件自带的图像处理器进行简单的旋转、调色等。载入后用鼠标即可取出坐标，具体步骤：
1、载入图片、输入PCB实际长宽尺寸(此数据关系到取出的坐标的准确性，确认后不可修改)，确定PCB的左上角与右下角的位置点裁剪进入取坐标画面。
2、可放大、缩小图片到最佳视图开始取坐标，可同一封装先取完再取另一封装（这样封装只需输一次），角度会自动输入，编号需手工输入。中途可保存文件供下次再继续使用。最后导出文本文件。

三、BOM整理：支持EXCEL与文本文件格式，如果客户有其它格式的可再增加。主要作用是将各种不同格式的BOM文件转换成软件可识别的格式。并定义各种元件的资料库，以供优化和重画PCB时调用。

四、坐标整理：支持EXCEL与文本文件格式，如果客户有其它格式的可再增加。主要作用是将各种不同格式的坐标文件转换成软件可识别的格式。

五、BOM坐标合成：将已整理好的BOM/CAD文件合并成一个文件，填写程式相关信息，此文件是生成各种程式用到的文件。

六、生成SMT程式：
1、打开前面合成的文件，或读入SMT程式。这里已经把生成程式和机台程式转换做到一起了。
2、高速机优化：因为大部份机器不支持双字节文本，这里会自动将双字节文本改成下划线_，优化后会显示优化前后程式的总行程，如提供机器速度就可算出机台运行时间
3、优化完自动生成料站表，料站表可直接打印或输出文本文件、EXCEL文件。

七、重画PCB图：对首件检查非常有用，在这可很清楚的看到每个元件在PCB上的位置，可查询某一编号元件的位置，也可查询某一规格的所有元件位置，支持放大缩小画面。可模拟贴片机实际运行的路径。

*****************************************


软件自带BOM和CAD文件,供测试用,如有哪位朋友有不能导入的其它格式请发邮件给我可加上.




以前下载试用提示过期的请重新下载新版，
提示过期是为了让大家能及时更新到新版。
软件下载后解压缩到一个文件夹即可使用。

SPE《SMT/AI编程专家》最新版下载地址：
http://www.spesmt.com/spe/spe.rar

增加115网盘下载
试用版和录像115下载：

http://u.115.com/file/dn19yu16# SPE_3.0.rar
http://u.115.com/file/dlet703i# 教学录像1.rar

[ 此帖被huangrc在2012-05-09 20:41重新编辑 ]
