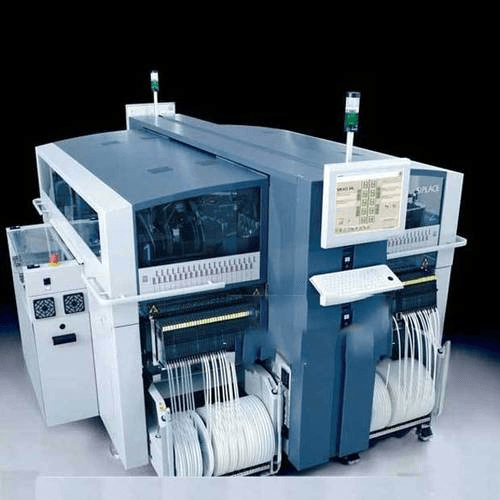

ASM 贴片机 SIPLACE D4

品牌: ASM 类型: 贴装设备 库存: 10
设备尺寸:
2380 x 2416 x 1813mm
设备重量:
3419kg
电源要求:
3 x 200 VAC ± 5 %; 50/60 Hz (Japanese version) 3 x 208 VAC ± 5 %; 50/60 Hz (U.S.A. version) 3 x 230 VAC ± 5 %; 50/60 Hz 3 x 380 VAC ± 5 %; 50/60 Hz 3 x 400 VAC ± 5 %; 50/60 Hz (European version) 3 x 415 VAC ± 5 %; 50/60 Hz
气源要求:
0.55 MPa-1.0 MPa
售价:¥300000 有货
租赁:¥100000 每季度
广东芯灵实业有限公司
主营: 贴装设备
企业性质: 贸易商
认证状态: 已认证
联系方式: 查看联系方式
设备状况

价格非实价,欢迎咨询!

联系方式:17727597261 (v同)

D4高速贴片机 机型说明:

1.理论值 可达81,500CPH

2.IPC值 可达57,000CPH

3. 精度 ±50m,±0.53゚@3δ

4.PCB尺寸

单轨传输 50 x 50 至 610 x 508mm

双轨传输 50 x 50 至 610 x 380mm

5.PCB厚度

标准0.3 至4.5mm(其它可按需提供)

6.供料量 144条8mm料轨

7.元件范围 01005" - 18.7 x 18.7mm

8.品质 拾取率:>/= 99.95%

9.DPM率:设置

10.供电 200/ 208/ 230/ 380/ 400/ 415VAC ±5%, 50/60Hz

11.供气 5.5bar (0.55MPa) - 10bar (1.0MPa)

12.尺寸(长x高x宽)*大2380 x 2491 x 1953mm

13.质量 3419kg(带4个料车的基本机器)

siemens SIPLACE 高速贴片机

西门子贴片机D4I,SIPLACE D4i高速贴片机

D4i高速贴片机 机型说明:

1.悬臂数量:4

2.贴装头数量:4

3.IPC速度:57.000cph

4.SIPLACE基准评测:66.000cph

5.理论速度:81.500cph

6.元器件范围(mm²):01005to18,7x18,7

7.贴装头特性:12nozzleCollect&Placehead

8.贴装准确性:±50μm/3σ

9.角精度:±0,53μm/3σ

10.传送带类型:SIPLACE单轨,灵活双轨

11.传送带模式:异步,同步

12.PCB尺寸:50x50mm²-610x508mm²

13.PCB厚度:0,3-4,5mm²(其他尺寸可根据要求定制)

14.PCB重量:最大3kg

15.供料器容量:144个3x8mmS供料器

16.供料器模块类型:SIPLACE华夫盘托盘(WPW),SIPLACE料车

17.拾取率:≥99,95%1

18.DPM速率:≤5dpm2

19.照明等级:6级照明度

相关文档
SIPLACE D4-D4i 工程师手册_EN.pdf
#设备介绍#型录
SIPLACE D4 规格说明书英文版.pdf
#英文#设备介绍#型录
SIPLACE D4 规格说明书中文版.pdf
#中文#设备介绍#型录
SIPLACE D系列Servicemanual.pdf
#英文#操作手册#设备介绍
ASM_Nozzles_EN.pdf
#英文#配件清单
00195778-0102_UM_D4_SR605_DE.pdf
#操作手册
Cycles controler_20211122_071357.pdf
#英文
01005 package for D4_D2_D1_20211122_071441.pdf
#英文#图纸
0201 package for D-series_20211122_071530.pdf
#英文
Machine frame D4_20211123_063905.pdf
#英文#图纸
