UV三防胶的阴影区固化难题：为什么涂了胶的PCB还是会腐蚀？

一、行业痛点：UV三防胶的“灯下黑”困境

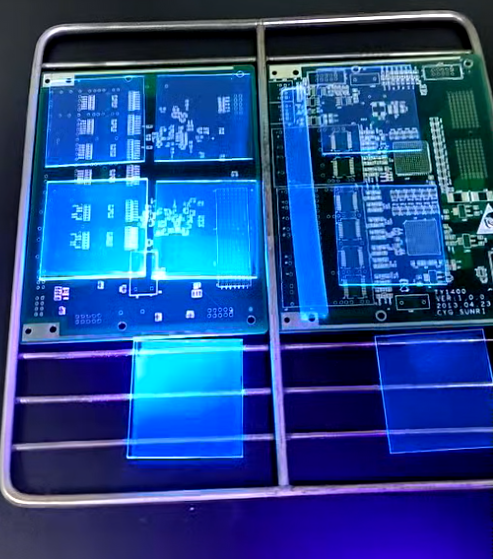

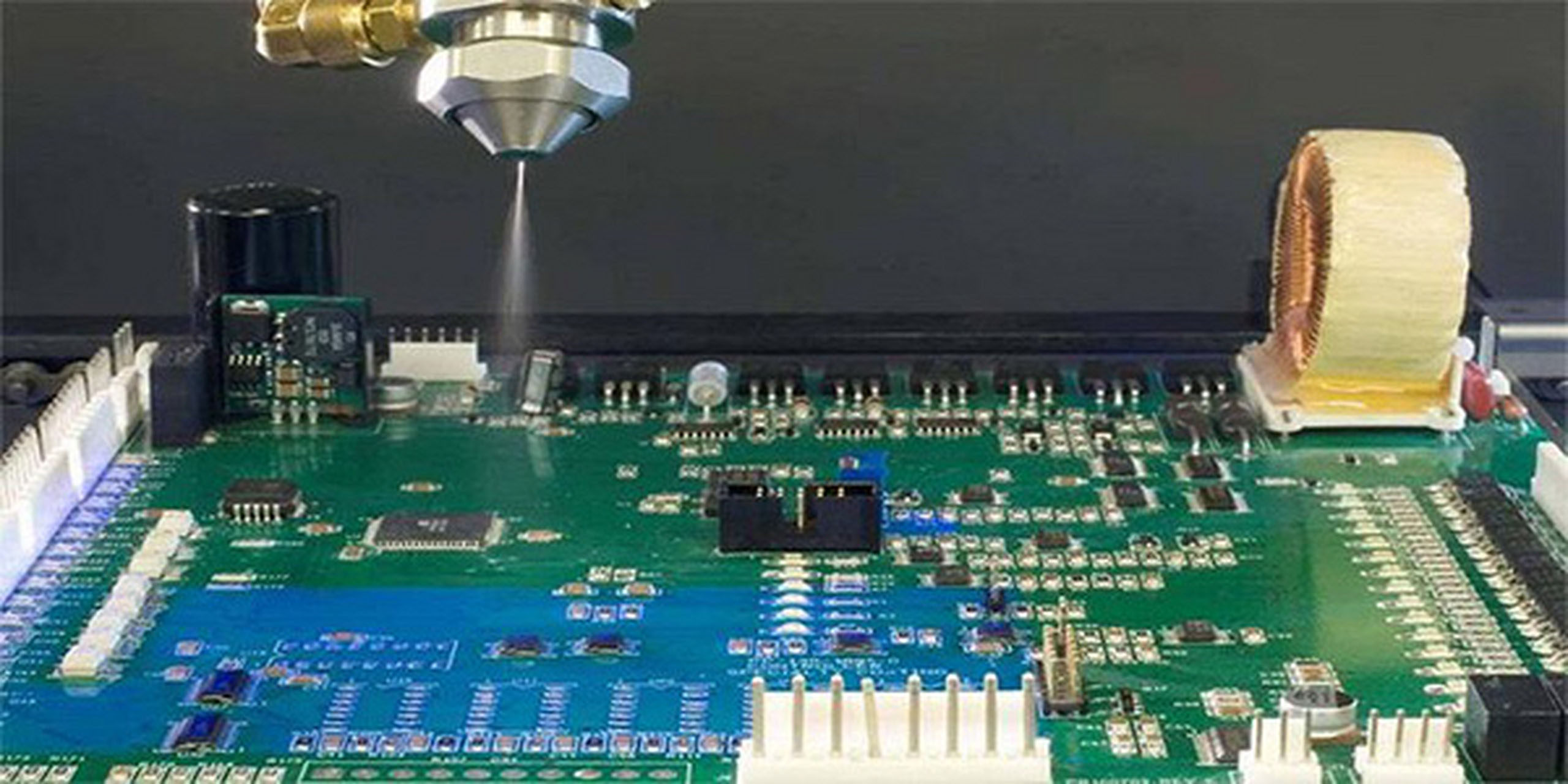

三防胶是PCB防护的最后一道防线，用于抵抗湿气、盐雾、化学污染和振动。在汽车电子、户外照明、电源模块等高可靠性应用中，UV固化三防胶因其秒级固化、高产能、低能耗的优势，正逐步替代传统溶剂型或热固化三防胶。

然而，UV固化三防胶在实际应用中长期存在一个核心痛点：阴影区固化不彻底。

痛点1：光到不了的地方，胶就固不了

UV固化的基本原理是：光引发剂吸收紫外线产生自由基，驱动树脂的交联反应。但紫外线是直线传播的，无法弯曲绕过元件。

典型阴影区域包括：

这些区域的UV光照强度往往不足照射面的10%甚至1%，导致光引发剂无法产生活性自由基，树脂体系交联密度极低——宏观表现为胶膜发粘、未实干、仍具流动性。

痛点2：未固化区域的隐性风险

阴影区未完全固化的三防胶，带来的风险往往不是在产线上立即暴露，而是在产品投入使用后逐步显现：

这些隐性风险在汽车电子、户外基站等长寿命、高可靠场景中尤为致命。 一个未完全固化的阴影区域，可能在设备运行数月后才暴露为短路或腐蚀故障。

痛点3：传统双固化方案的局限性

为解决阴影区问题，行业内普遍采用UV+湿气双固化体系：UV光照快速固化表面及可照射区域，阴影区依靠湿气实现二次固化。

但传统双固化三防胶存在以下局限：

痛点4：选型时“参数虚标”难以辨别

市场上宣称“双固化”的产品很多，但真正经得起第三方验证的少。工程师选型时常见困惑：

• 低温（如10℃）环境下，真的能固化吗？需要多久？
• 85℃/85%RH老化1000小时后，附着力还能保持多少？
• 阴影区固化后，绝缘电阻能否达标？
• 是否有SGS等第三方报告支撑？

这些问题缺乏明确答案，导致选型周期长、试错成本高。

二、应用案例：从阴影区发粘到100%固化验证

某国内车载充电机（OBC）制造商，在生产一款用于新能源汽车的DC-DC转换器模块时，需对PCB进行三防涂覆保护。该模块具有以下特点：

• 元件密度高：包含多个QFP封装IC、立式电解电容、功率电感
• 阴影区域多：IC本体下方、电容根部等UV光无法直射
• 可靠性要求高：需满足85℃/85%RH 1000小时老化后无腐蚀、无绝缘下降
• 生产环境：冬季车间温度约10–15℃，无恒温恒湿养护房

初始问题

该客户原使用某进口品牌UV/湿气双固化三防胶，量产中出现以下问题：

产线一度被迫暂停三防工序，每批次需额外放置3–5天等待固化，严重制约交付。

解决过程

该客户与宣城固德电子材料展开联合测试，采用GDSOLID UV1024双固化三防胶，并重新验证工艺窗口。

第一步：UV固化参数匹配

UV1024推荐使用365nm高压汞灯，能量密度300–600 mJ/cm²，照射时间10–20秒（膜厚≤30μm）。

客户原有UV炉经实测：

调整后，UV照射面胶膜完全固化，表面干燥、无粘性。

第二步：阴影区固化验证

这是本次测试的核心。客户选取了QFP-64 IC（引脚间距0.5mm） 作为阴影区监测点，在IC底部预贴温湿度指示标签并涂覆UV1024。

对比原有产品：同样10℃环境下，7天后阴影区仍有粘性。UV1024在低温固化速度上优势明显。

第三步：湿热老化与绝缘电阻验证

客户委托第三方按IPC-TM-650标准进行验证，结果如下：

第四步：生产流程优化

基于UV1024的特性，客户调整生产流程：

• UV固化后，PCB在车间环境下静置72小时，阴影区完成湿气固化
• 无需单独设置高温高湿养护房，节省设备投资
• 固化完全后，进行绝缘电阻与外观抽检，合格率100%

结果

经过2个月的小批量试产及1个月的量产验证，关键指标变化如下：

该客户已将UV1024导入其三个车载电源项目，累计出货超过10万片，零三防相关客诉。

案例经验总结

从该案例中可以提炼几条可复用的经验：

1. 阴影区固化不要只看常温数据：冬季低温是UV三防胶的试金石。要求供应商提供10℃或更低温度下的固化数据，而非仅“室温2–3天”。
2. 湿热老化1000小时是汽车电子的基本门槛：行业常见的500小时测试不足以验证长期可靠性。UV1024通过1000小时测试，附着力保持5B，是进入汽车供应链的关键依据。
3. 选择有第三方报告支撑的产品：SGS等第三方检测报告可大幅降低选型试错成本。
4. 工艺匹配比产品本身更重要：UV能量密度、膜厚控制、固化后静置时间，三者缺一不可。

三、技术特性参考：UV1024的关键参数与选型依据

以下数据来源于UV1024产品TDS及SGS综合测试报告。

3.1 产品定位

GDSOLID UV1024 是一款单组分、高固含量（98%）的UV+湿气双固化聚氨酯丙烯酸酯三防胶，专为汽车电子、LED模组、电源系统等高可靠性PCB防护设计。

核心差异化特性：

3.2 关键性能参数（SGS实测）

3.3 工艺参数推荐

3.4 储存与操作须知

结语

UV三防胶的阴影区固化问题，长期以来是PCB防护工艺中的“隐形杀手”——它在产线上不一定会立即暴露，但可能在设备运行数月甚至数年后，以短路、腐蚀或绝缘下降的形式出现。

UV1024通过UV+湿气双固化机制 + 可量化的低温固化性能 + SGS完整的第三方验证，为汽车电子、户外照明、电源模块等高可靠性应用提供了一个有据可查、已验证、可量产的解决方案。

对于正在选型或受困于阴影区固化问题的工艺工程师，建议从以下四个维度评估候选产品：

1. 低温固化性能：是否有10℃或更低温度下的固化数据？
2. 湿热老化时长：是500小时还是1000小时？附着力保持等级是多少？
3. 第三方报告：是否有SGS等机构的完整检测报告？
4. 工艺匹配：UV能量密度、膜厚控制、静置时间是否与实际产线匹配？

（本文技术参数依据UV1024产品TDS及SGS综合测试报告（GZMR260100313201）编写。案例数据来源于客户量产验证，经脱敏处理。SGS完整报告及SDS可另行索取。）
