BGA底部填充胶选型与工艺：参数、固化、返修，产线工程师看这篇就够了
BGA底部填充胶，SMT产线上不起眼但容易翻车的一环。
选错了，热循环后焊点开裂；工艺没控好，固化发白、填充不全；返修拆不下来，整块板子报废。
这篇直接给干货，不讲废话。以 GDSOLID GD5072 为例，参数、工艺、返修、常见问题，一篇讲清楚。
BGA芯片结构示意图
一、底部填充胶的四个作用
| 作用 | 说明 |
|---|---|
| 分散热应力 | 降低焊球在温循环中的剪切力 |
| 抗机械冲击 | 防止跌落、振动导致焊点开裂 |
| 防潮防腐蚀 | 隔绝水汽和污染物 |
| 补强薄弱焊点 | 边缘焊球额外支撑 |
产线常识：BGA可以不点胶，但点了胶的板子直通率明显更高。
二、选型参数（以GD5072为例）
| 参数 | 含义 | GD5072 典型值 |
|---|---|---|
| 黏度 @25℃ | 毛细流动速度 | 600 - 800 cP |
| 外观 | 目检 | 黑色液体 |
| 比重 | 点胶量计算 | 1.1 g/cm³ |
| Tg | 耐温上限 | 85℃ |
| CTE | 热匹配度 | 60 × 10⁻⁶ /℃ |
| 储能模量 | 刚度 | 1.1 GPa |
| 硬度 | Shore D | 80 |
选型红线：
- 黏度 > 1500 cP → 流不满，慎用
- CTE > 80 ppm/℃ → 热循环风险高
- Tg < 70℃ → 高温失效

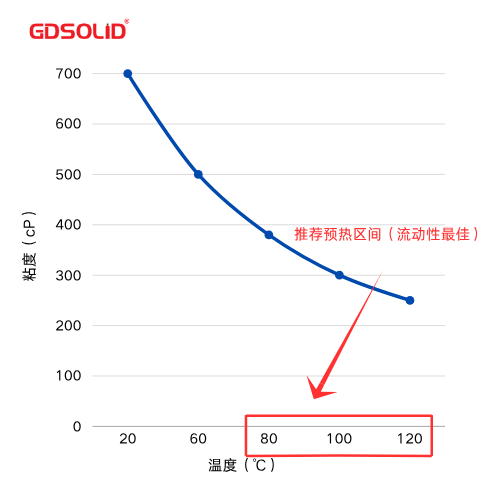

GD5072 黏度-温度关系曲线
三、固化条件
| 固化温度 | 固化时间 | 适用场景 |
|---|---|---|
| 150℃ | 5-8 min | 产线节拍优先 |
| 120℃ | 10-15 min | 热敏感器件 |
注意：固化时间是胶体达到设定温度后的时间。PCB厚度、铜层分布会影响实际升温曲线，首件必须验证。
四、产线工艺要点
4.1 预热
80-120℃预热，必做。不预热 → 黏度高、流动慢、气泡多。
4.2 点胶路径
- I型：狭长芯片，一边中点
- L型：方形芯片，一角
- U型：大面积芯片，三边
点胶后 5-10秒内 进加热区，否则“卡边不进”。
4.3 固化
按推荐温度和时间执行。别偷时间，150℃烤3分钟会导致固化不足。
4.4 除湿
PCB和芯片吸潮 → 固化时微爆孔 → 胶层发白。
80℃预热30分钟，标准动作。
五、返修流程（GD5072可返修）
加热至 180-260℃，分子链断裂，无损拆芯片。
| 步骤 | 操作 | 参数 |
|---|---|---|
| 1 | 加热 | 180-260℃，约1分钟 |
| 2 | 取芯片 | 镊子或吸嘴 |
| 3 | 清残胶 | 150-180℃加热板+刮刀 |
| 4 | 清洗 | 工业酒精 |
总返修时间 ≤3分钟，避免PCB受损。
六、常见问题与对策（产线速查）
| 问题 | 可能原因 | 对策 |
|---|---|---|
| 胶层发白 | 吸潮/固化不足 | 预热除湿，延长时间 |
| 填充不全 | 黏度高/预热不足 | 提高预热温度 |
| 气泡 | 点胶太快/PCB脏 | 降速，清洁焊盘 |
| 溢胶 | 胶量太大/黏度低 | 调小点胶量 |
| 拆不下 | 温度不够/时间短 | 确保260℃顶温 |
七、应用场景参考
| 应用场景 | 关键参数要求 |
|---|---|
| 消费电子 | 黏度600-800 cP，固化快 |
| 工控/医疗 | CTE < 70 ppm/℃，Tg > 80℃ |
| 车载电子 | 可返修，热循环稳定 |
| 高频返修 | 180-260℃软化 |
以上基于 GDSOLID GD5072 实测，产线请自行验证。
八、储存与操作
- 储存：2-10℃冷藏，勿冻结
- 回温：2-4小时至室温，防冷凝水
- 勿倒回：取出胶体不可倒回原包装
- 安全：戴手套护目镜，接触皮肤用肥皂水洗，入眼冲15分钟就医
九、总结（产线三句话）
- 选型：黏度、CTE、Tg
- 工艺：预热、路径、固化
- 返修：180-260℃、1分钟、3分钟
选对胶、控好工艺，BGA返修率降一半。
