BGA虚焊怎么排查?从现象到根因,一篇讲清楚

一个真实案例

去年,某工控设备厂反馈:一批主板在老化测试中出现间歇性死机

有的板子跑12小时没问题,第13小时突然死机;重启后又正常,再过一段时间又死。排查了电源、软件、晶振、内存……全部正常。

最后做切片分析才发现:BGA焊球边缘有一圈细微裂纹,冷热交替时焊点时通时断。

这是典型的BGA虚焊——焊点看起来连上了,实际上并没有形成可靠的冶金结合。

今天我们就来聊聊:BGA虚焊怎么排查?从哪入手?


一、BGA虚焊的典型表现

BGA焊点藏在芯片下方,看不见摸不着,虚焊的表现往往很“阴险”:

现象说明
间歇性死机时好时坏,重启后可能恢复正常
温循后失效高低温测试后出现故障,室温下又好了
敲击/按压后恢复用手指按压BGA芯片,设备突然正常
X-Ray看不出明显异常常规X-Ray难以判断焊点是否虚焊
批量性、位置固定某几个焊点位置反复出现同样问题
这些表现的共同点:不是“死透”了,而是“半死不活”——最难排查的故障类型。

https://smt-1256923431.cos.ap-guangzhou.myqcloud.com/dist/res1/d0/832a1f5ddc794038a9def7013589e2.png

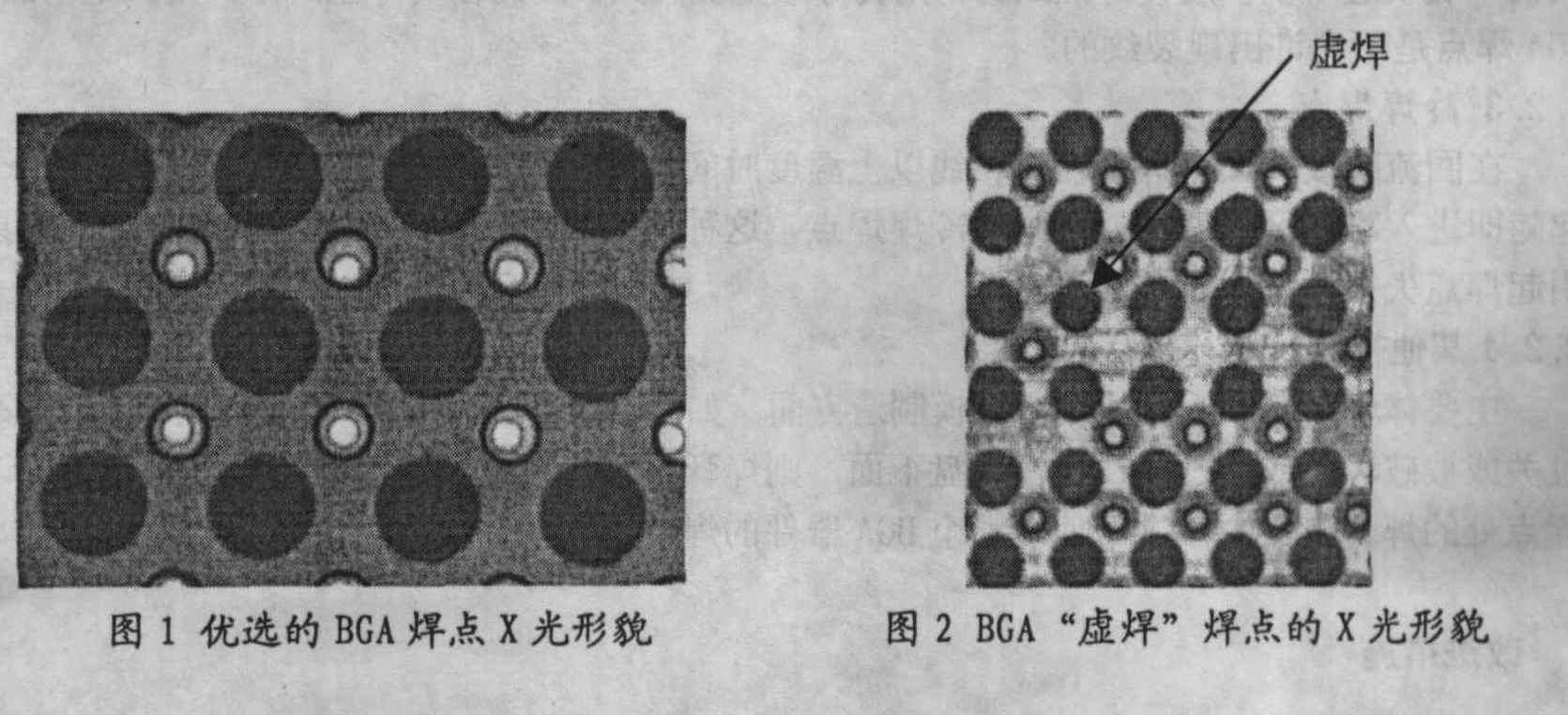

BGA虚焊X-Ray示意图(正常焊点 vs 虚焊焊点)


二、排查步骤:从简单到复杂

排查BGA虚焊,建议按以下顺序进行,从低成本到高成本,从非破坏到破坏

第一步:现象确认

  • 确认故障是否可复现(按压芯片、加热/冷却)
  • 记录故障发生的环境条件(温度、湿度、振动)
  • 统计故障分布规律(同一位置?同一批次?)
如果按压芯片后故障消失,BGA虚焊的概率已经很高了。

第二步:X-Ray检查

X-Ray是BGA检查的第一步,但它有局限性:

能看到的看不到的
焊球桥接微小裂纹
焊球缺失虚焊(焊点看似连接,实际未结合)
焊球尺寸异常枕头效应(Head-in-Pillow)
X-Ray正常 ≠ 焊点没问题。很多虚焊X-Ray上根本看不出来。

第三步:电气测试(边界扫描/通断测试)

  • 用边界扫描(JTAG)测试BGA引脚连通性
  • 对比良品与不良品的阻抗值差异
  • 注意:虚焊可能是时通时断的,常温测试可能“蒙混过关”

第四步:染色测试(破坏性)

染色测试是判断BGA焊点开裂的有效手段

  1. 将PCB浸泡在染色液中
  2. 真空抽气,让染色液渗入裂纹
  3. 拔掉BGA芯片,观察焊点染色情况

结果判断

  • 焊点染上颜色 → 存在裂纹或虚焊
  • 焊点未染色 → 焊点完好
染色测试能直观地看到哪些焊点开裂了,但问题是破坏性的(芯片报废)。

https://smt-1256923431.cos.ap-guangzhou.myqcloud.com/dist/res1/26/fbc72f16378db1973d8ebe7b5f0791.pnghttps://smt-1256923431.cos.ap-guangzhou.myqcloud.com/dist/res1/89/b7e344b650434db550c56451ee22b5.png

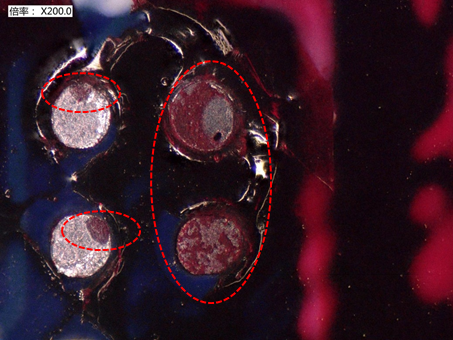

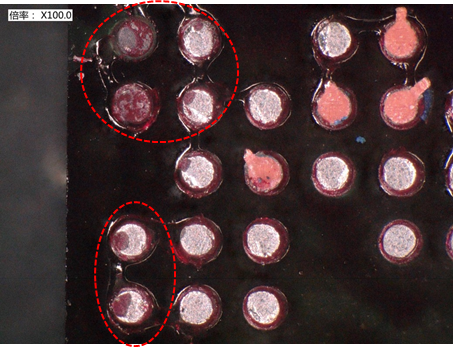

染色测试结果示意图

第五步:切片分析(终极手段)

切片是判断BGA焊点质量的金标准

  1. 将焊点位置切割、研磨、抛光
  2. 在显微镜下观察焊点截面

可以看清楚

  • IMC(金属间化合物)是否连续
  • 焊球与焊盘之间是否有间隙
  • 是否存在裂纹、气孔、枕头效应
切片最准确,但也最耗时、最贵、破坏性最大。通常作为最终确认手段。

https://smt-1256923431.cos.ap-guangzhou.myqcloud.com/dist/res1/e8/4dfa953815e5ad16e86cc9e5836fcf.png

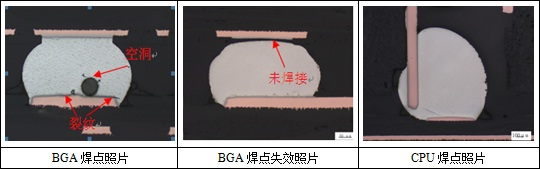

BGA焊点切片显微照片


三、排查流程图

故障现象(间歇性死机)
        ↓
按压BGA芯片 → 故障消失? → 是 → BGA虚焊概率高
        ↓ 否
X-Ray检查 → 发现明显异常? → 是 → 桥接/缺球
        ↓ 否
边界扫描/电测 → 定位可疑焊点
        ↓
染色测试 → 确认裂纹位置
        ↓
切片分析 → 最终确认

四、根本原因分析:为什么会虚焊?

BGA虚焊的原因通常可以归为以下几类:

原因类别具体因素
热应力温度循环导致PCB与BGA热膨胀不匹配,焊点反复受力开裂
机械应力PCB弯曲、跌落、振动导致焊点开裂
工艺问题回流焊温度曲线不当、炉温不均、PCB受潮
材料问题BGA锡球氧化、PCB焊盘污染、助焊剂活性不足
设计问题PCB设计不对称、BGA布局靠近板边、散热不均匀
在实际案例中,热应力+机械应力是BGA虚焊最常见的原因组合。

五、预防措施

找到了原因,就可以针对性预防:

工艺层面

  • 优化回流焊曲线:确保BGA焊点充分熔融,保温时间充足
  • 控制PCB翘曲:使用托盘或压块,减少回流焊过程中的变形
  • 除湿:PCB和BGA使用前进行烘烤除湿

设计层面

  • 增加底部填充胶:填充BGA底部间隙,分散热应力和机械应力
  • 优化BGA布局:远离板边、大功率器件
  • 增加过孔:改善散热,降低热应力

材料层面

  • 使用高可靠性锡膏:助焊剂活性足够,润湿性好
  • 控制BGA存储条件:防潮、防氧化

六、什么时候该考虑底部填充胶?

如果你遇到以下情况,底部填充胶是一个值得考虑的解决方案:

场景原因
产品需要在温度循环环境下长期运行底部填充胶分散热应力,延缓焊点开裂
产品需要承受跌落、振动底部填充胶吸收机械冲击能量
PCB设计导致BGA热膨胀不匹配底部填充胶补偿CTE差异
批量性BGA虚焊,设计已定型无法改板底部填充胶作为补救措施

GDSOLID GD5072 为例,它是一款专为BGA/CSP设计的底部填充胶,具有低黏度、高流动性、可返修等特点,可以在毛细作用下快速填充BGA底部间隙,固化后形成可靠的保护层。

当然,不是所有BGA都需要底部填充——如果你的产品使用环境温和、寿命要求不高,可能确实用不上。但如果你正在被BGA虚焊问题困扰,这是一个值得了解的选项。


七、总结:排查思路一句话

“先按压确认,再X-Ray初筛,电测定位,染色看裂纹,切片作定论。”

排查手段成本是否破坏能判断什么
按压确认初步判断
X-Ray桥接、缺球
边界扫描/电测定位可疑焊点
染色测试裂纹位置
切片分析最终确认

预防措施

  • 优化回流焊曲线
  • 控制PCB翘曲
  • 必要时使用底部填充胶

如果你正在被BGA虚焊、间歇性死机等问题困扰,或者想了解更多关于底部填充胶的选型和应用,欢迎留言交流。
