红胶厚度控制标准：太厚溢胶、太薄掉件，到底多少最合适？

在SMT贴片工艺里，红胶厚度是个让人头疼的问题。

厚了，溢胶短路；薄了，过炉掉件。 就那零点零几毫米的差距，结果天差地别。很多工程师反馈说：钢网厚度明明按标准开了，怎么还是出问题？

今天这篇文章，把红胶厚度控制的标准、误区和实操经验一次性讲清楚。

一个大多数人都有的认知误区

先说一个关键认知：钢网厚度 ≠ 红胶实际厚度。

这是个非常普遍的误区。不少人拿着钢网厚度去对SPI的实测值，发现数据对不上，就开始怀疑设备有问题。

其实不是设备的问题，是物理规律。

红胶是接近液态的膏状物，印刷脱模之后，会因表面张力自然塌陷成一个半圆形。说白了，它站不住那个"立方体"的形状。而锡膏是膏状、近乎固体的，能短暂保持印刷形状——所以锡膏厚度接近钢网厚度，红胶却远低于钢网厚度。

所以，设定钢网厚度的时候，必须把这个"塌陷系数"算进去。想要达到足够的实际胶厚，钢网厚度通常需要选到0.18mm以上。

不同元件配多厚的钢网？

既然红胶会塌，那钢网厚度怎么定？

行业里没有"一个数字走天下"的标准，但一条核心原则是共识：看板子上最小的元件是多大。大元件需要更多胶量来保证推力，小元件胶多了就容易溢。

以下推荐值供参考：

对于IC类元件，金属模板厚度推荐为0.25–0.30mm，开口宽度约为两焊盘间距的0.4倍。

实操建议：如果板上最小的是0603，选0.18mm钢网最稳妥；如果最小是0805，0.18或0.20都可以，稍厚一点能有效减少掉件。另外，红胶钢网厚度通常比锡膏钢网（0.10–0.15mm）要厚得多，因为胶点必须跨越PCB表面与元件底部之间的Z轴间隙。

多了不行，少了也不行

再具体一点看"厚度不合适"的结果。

太薄——胶点高度不够，元件贴下去根本碰不到胶水，或者只沾到一点点。固化之后没有有效粘接面，过波峰焊时熔融焊料的冲击力一冲，元件直接掉进锡炉里。

太厚——胶量过大，元件贴装时胶水被挤压出来，溢到旁边的焊盘上。看起来没啥事，一过炉就出问题——焊盘被红胶污染了，上锡不良甚至直接短路。有行业资料指出，固化时预热区升温速率过快（超过4℃/秒），环氧树脂瞬间热膨胀也会把元件顶起来造成浮高。

一句话：钢网厚度偏差0.02mm，良率可能差5%–10%。

一块板上有大有小怎么办？

这是实际生产中经常遇到的难题：板上同时有0603的小元件和SOP-16的大IC。钢网按小元件开太薄，IC胶量不够掉件；按大元件开太厚，0603溢胶短路。

解决方案：阶梯钢网（Step Stencil）。

在需要更多胶量的大元件区域局部加厚，在小元件区域减薄。阶梯钢网的成本比普通钢网高一些，但相比批量返工或报废的成本，这笔投入是值得的。

除了厚度，开口设计也很关键

厚度选对了，开口开不好也一样出问题。

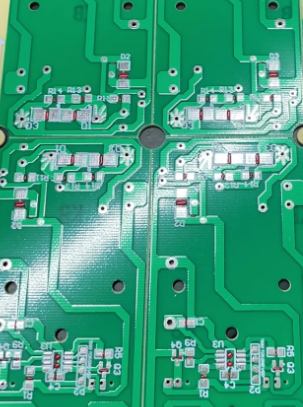

红胶钢网的开口开在哪里？标准的红胶网是在两焊盘中间开孔，而不是像锡膏网那样在焊盘上开口。开口形状可以是长条形、双圆点或骨头状。

一个关键建议：圆形或椭圆形开孔比矩形更容易脱模，能有效减少拉丝和胶点不一致的问题。

对于Chip元件，开孔长度通常较焊盘长度加开0.10mm，宽度方向约为两焊盘中心点距离的20%。

IC的开口要特别注意——宽度建议控制在两个焊盘之间宽度的1/2，可以开多个小圆孔来保证胶量分布均匀。行业标准参考：0603元件推荐模板开口直径为2×0.5mm，0805为2×0.6mm，1206为2×0.8mm。

厚度异常了怎么排查？

生产中遇到厚度问题，按下面这个思路排查：

掉件 → 厚度可能不够

• 先确认钢网厚度是不是选薄了（0603及以下用0.15mm以下就容易出问题）
• 再看开口尺寸是不是偏小
• 最后检查印刷到贴片的间隔时间——放得越久塌陷越严重

溢胶/短路 → 厚度可能太大

• 检查钢网厚度是不是超过0.25mm了
• 再看开口面积是不是偏大
• 刮刀压力过大也会挤出更多胶量，适当调小压力

浮高（元件被顶起来）

• 胶量过多是原因之一，控制钢网厚度≤0.20mm
• 还要重点检查回流焊预热区的升温斜率——升温速度超过4℃/秒，环氧树脂瞬间膨胀会把元件顶起来，这是最常见的原因之一

总结

红胶厚度控制，说到底就三句话：

小元件（0603及以下）：钢网0.15–0.18mm，核心是防溢胶。

中大元件（0805及以上）：钢网0.18–0.25mm，核心是防掉件。

IC类：钢网0.25–0.30mm，保证胶量充足，开口宽度约为焊盘间距的0.4倍。

最终的检验标准只有一个：固化后推力测试合格，且没有胶水溢到焊盘上。 达到这个结果，你的厚度就是对的，不用纠结具体数字。
