先固化、后变黑：光致变色UV胶如何破解光纤涂覆的深层固化难题

引言：光纤涂覆为何“怕黑色”？

在光纤制造和精密电子组装中，黑色UV固化材料一直扮演着一个重要却又矛盾的角色。无论是光纤着色油墨、焊点保护还是摄像头模组遮光，黑色提供了必要的标识和遮蔽功能。然而，这个“黑色”本身，却成了固化工艺的障碍。

传统黑色UV胶和黑色UV油墨的核心问题在于：为了让胶水呈现黑色，配方中必须添加炭黑或黑色颜料。但这些颜料会强烈吸收和阻挡紫外光，导致光线无法穿透到胶层底部，形成“表层固化、底部发软”的固化不完全现象。尤其在光纤拉丝过程中，涂覆层需要高速固化以满足产线节拍，传统黑色油墨往往需要提高UV灯功率或降低生产速度来勉强保证固化质量，影响了效率与良率。

光致变色UV胶提供了一条完全不同的技术路径：先让光穿透，再让它变黑。

一、什么是光致变色UV胶？

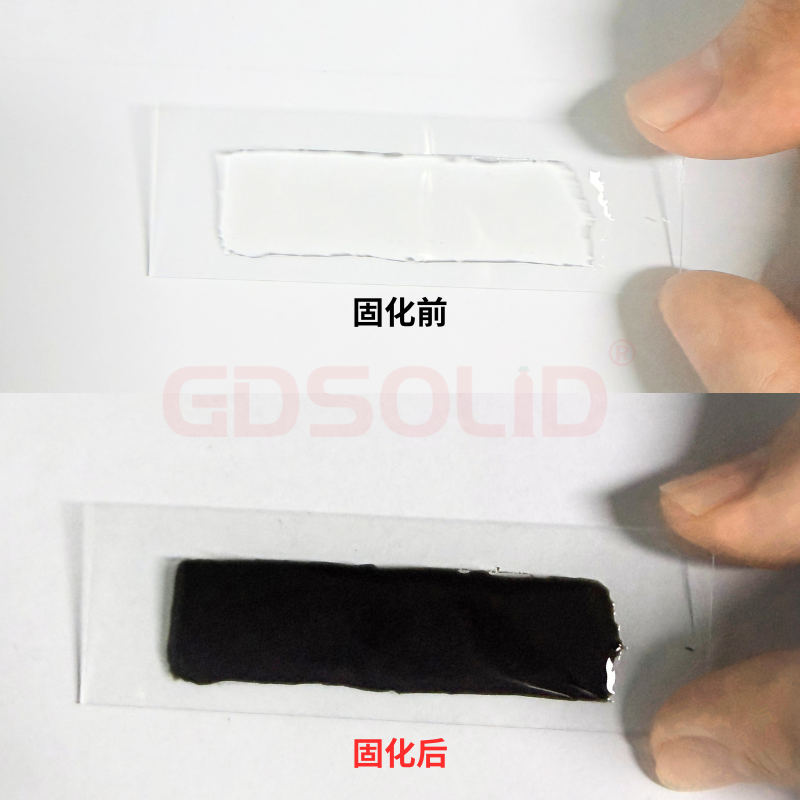

光致变色UV胶是一种“透明固化、后变黑”的特殊UV固化材料。

未固化时呈透明或浅色状态，紫外光可以无阻碍地穿透整个胶层；
在365～405nm紫外光照射下，固化反应与变色反应同步发生；
固化完成后，胶水由透明逐渐变为不可逆的纯黑色。

简单来说：透明的时候代表还在固化过程中，变成黑色代表固化已完成。

这一特性为产线提供了一个明确的“视觉终点”——当胶水变为均匀的纯黑色且表面不粘手时，即可确认固化已完成，无需额外检测设备，目视或AOI即可判断工艺是否达标。

二、它解决了传统黑色UV材料的哪些痛点？

2.1 解决“固化不完全”的根源问题

传统黑色UV胶的固化深度受限于颜料对紫外线的遮挡，胶层越厚，底部越难固化。光致变色胶的思路正好相反：在需要光固化的阶段保持透明，让紫外光充分穿透；在固化完成后才呈现黑色，满足外观遮光要求。

2.2 满足光纤拉丝的快速固化需求

光纤拉丝涂覆工序要求胶水在极短时间内完成固化。市面普通UV油墨多含溶剂、需热固化或依赖湿气固化来弥补深色体系固化不足，给后期操作带来不便。光致变色胶采用聚氨酯丙烯酸酯体系，可实现3～5秒快速固化，标准推荐固化时间8～15秒，远优于一般深色UV胶所需的30秒以上固化时间。

2.3 提供固化完成的视觉确认

传统方案依赖经验定时或抽样检测，无法快速判断UV胶是否固化完全。光致变色胶提供了直观的视觉终点，降低了工艺验证成本。有些工厂甚至将其用作UV剂量指示剂——如果固化后没变黑，说明能量不够，工艺需要调整。

三、UV1591LVCF：专为玻璃光纤涂覆设计的光致变色解决方案

UV1591LVCF 是GDSOLID固德电子材料推出的一款光致变色不可逆黑色UV胶，专为玻璃光纤涂覆等精密涂覆应用场景设计。

核心参数

参数	典型值
粘度（25℃）	4,000～6,000 cP
硬度	邵氏A 60 ± 5（柔韧适中）
工作温度范围	-40℃ ～ +120℃
固化收缩率	< 2%（内应力小）
阻燃等级	UL94 V-0
环保标准	无卤素

快速固化与深层固化

适配 365nm或395nm UV LED，光强 > 100 mW/cm²；
推荐能量 600～1,000 mJ/cm²，15～20秒完全固化变黑；
薄层应用可低至 10秒；
固化深度可满足 50～400μm 涂覆厚度，如需更厚涂覆可联系定制。

相比传统变色胶需要30秒以上固化时间，UV1591LVCF显著缩短了工艺窗口。

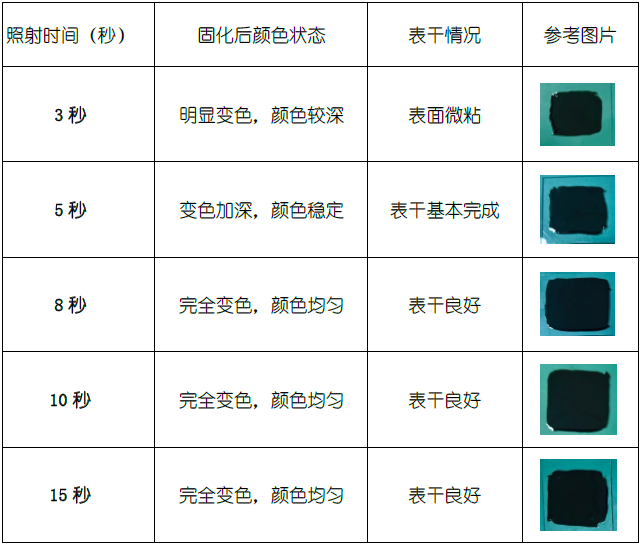

UV1591LVCF固化测试：

可靠性

玻璃-玻璃拉伸剪切强度 > 12 MPa；
铝-铝搭接剪切强度 > 10 MPa；
工作温度范围 -40℃ ～ +120℃，耐高低温性能优异；
体积电阻率 > 10¹⁵ Ω·cm，绝缘性能可靠；
低气味，作业环境友好。

四、应用场景：不只是光纤

虽然UV1591LVCF的设计初衷是玻璃光纤涂覆，但它的应用远不止于此：

应用领域	具体用途
光纤涂覆	光纤着色、光缆标识、保护涂层
摄像头模组（CCM）	镜座、滤光片、VCM马达粘接，防止杂散光
PCB焊点保护	焊点、金手指补强保护，黑色提供完全遮蔽
消费电子	手机窄边框粘接、中框补强、AR/VR光学元件固定
UV工艺验证	作为UV剂量指示剂，判断固化是否达标

五、与传统方案对比

对比项	传统黑色UV胶/油墨	UV1591LVCF 光致变色胶
固化前颜色	黑色（挡光）	透明（不挡光）
底部固化	容易不彻底	完全固化
固化判断	无法目视	变黑即完成
固化速度	慢（需高能量或长时间）	快（3～5秒，8～15秒完全固化）
适用厚度	受限	可满足50～400μm涂覆
储存条件	部分需低温	常温
阻燃等级	—	UL94 V-0
环保	—	无卤素
