焊点保护总“缺一口”，问题出在你看不见的阴影里
做过电子组装的人，对焊点保护都不陌生。插件焊点、SMT焊点、FPC排线根部……这些地方涂上一层UV胶，光照几秒就干，又快又干净，看起来一切都很完美。
但真正让人头疼的，往往不是看得见的光照区域，而是那些光根本照不进去的地方。
一、UV胶的“灯下黑”，藏着大隐患
传统的纯UV胶固化原理很简单：紫外线照到哪儿，哪儿就固化；照不到，就不固化。这在平整表面或透光基材上问题不大，可一旦遇到实际PCB板，情况就复杂得多。
芯片底下、连接器引脚根部、元件与焊盘之间的微小缝隙——这些典型 “阴影区域” 几乎无处不在。UV光无法拐弯，照不到这些死角，胶水就一直处于液态或半液态。短期看似乎不影响功能，但长期使用中，未固化区域会不断吸收湿气、吸附离子污染物，最终可能引发电化学迁移、焊点腐蚀，甚至短路失效。
还有一个容易被忽略的问题：厚涂时，UV光的穿透深度有限。表层已经硬了，底层可能还是软的，这种 “皮焦里生” 的状态，在后续可靠性测试中往往一击即溃。
所以，焊点保护的核心矛盾不是胶水好不好，而是光到不了的地方怎么办。

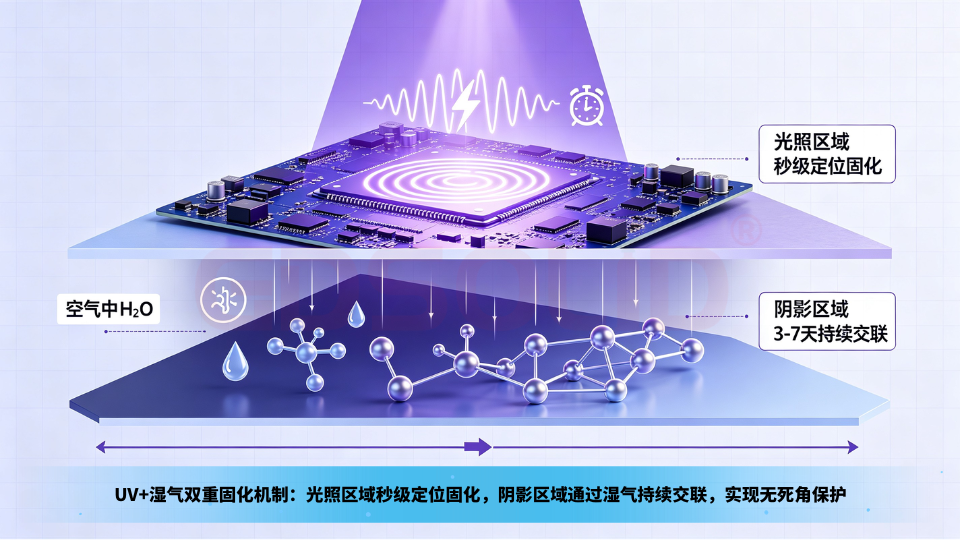

二、双重固化：给UV胶加一道“保险”
行业给出的答案是——UV固化 + 湿气固化，两条腿走路。
简单来说，这类胶水含有两种反应机制：一种在紫外光下迅速交联，实现秒级定位；另一种则依靠环境中的湿气，在光照不到的区域持续反应，最终完成深层固化。
具体执行路径是两步走：
- 第一步，UV快速定型——光照区域数秒内表干，产线节拍不受影响，初步保护即时生效；
- 第二步，湿气补位固化——阴影区、缝隙深处、厚胶内部，依靠湿气在常温下继续反应，通常3到7天达到完全固化。
这就等于给焊点保护上了 “双保险” 。光照负责效率，湿气负责兜底，两者配合，才真正做到了 无死角固化。
三、从参数看，什么样的双重固化胶才算可靠
理论讲清了，落到选型上，有几个硬指标值得重点留意。
以 GDSOLID UV6315SQ 为例，这是一款单组份UV/湿气双重固化聚氨酯丙烯酸酯胶黏剂，专为电子组装中的焊点保护、排线补强及元器件固定等场景设计。它的技术参数在同类产品中具有代表性：
- 固化表现：UV照射后立刻表干，阴影区在常温（25℃/50%RH）条件下3至7天完成湿气固化，既不过度依赖高能耗设备，也不过度拉长产线等待周期；
- 力学平衡：邵氏D硬度在65左右，既不是一碰就碎的硬脆型，也不是软塌塌无支撑力的类型，能有效缓冲热胀冷缩和机械振动带来的应力；
- 电气安全：体积电阻率＞1×10¹³Ω·cm，介电强度＞20kV/mm，即使在高密度布线环境下，也能提供足够的绝缘余量；
- 温度适应性：在 -40℃到+130℃ 范围内保持性能稳定，基本覆盖消费电子、车载、工控等主流场景的可靠性要求；
- 工艺便利性：含荧光指示剂，UV灯下一照就能快速检查涂覆是否到位；固化前后保持透明，不影响焊点目检。
此外，GDSOLID UV6315SQ施胶方式灵活，适配喷射点胶或针管点胶，照射能量控制在800至1500mJ/cm²，使用365nm或405nm LED光源或高压汞灯均可。
四、写在最后
焊点保护的真正难点，从来不在光照充足的地方，而在那些看不见的角落。UV/湿气双重固化技术的价值，也不是让好地方变得更好，而是把那些原本固化不了的“老大难”区域，真正补齐、补牢。
效率与可靠性从来不是二选一，双重固化要做的，就是让两者兼得。
GDSOLID 致力于为电子制造行业提供高品质胶粘剂解决方案。
如需了解更多产品详情或索取样品，欢迎联系我们！
宣城市固德电子材料有限公司
