黑色UV湿气三防胶 ——为什么需要它？难点在哪？如何解决？
一、为什么需要黑色三防胶？
在电子线路板防护领域，三防胶主要用于保护PCB免受潮气、盐雾、化学品和霉菌的侵蚀。但常规三防胶多为透明或淡黄色，在某些场景下存在明显局限：
- 光学器件遮光要求摄像头模组、光模块等产品需要黑色胶体来阻挡杂散光，防止信号干扰。
- 芯片保密与封装集成电路晶片封合、IC包封等场景需要黑色遮蔽，防止芯片布局被逆向解析。
- 外观与功能统一部分电子器件要求黑色外观，与产品整体配色协调。
这些需求催生了黑色三防胶的市场，也带来了一个核心技术挑战：
如何让“黑色”和“完全固化”同时实现？
二、黑色UV固化中的核心难点
常规UV胶的固化依赖紫外光直接照射胶层。但对于黑色UV胶，这个逻辑遇到了根本性矛盾：

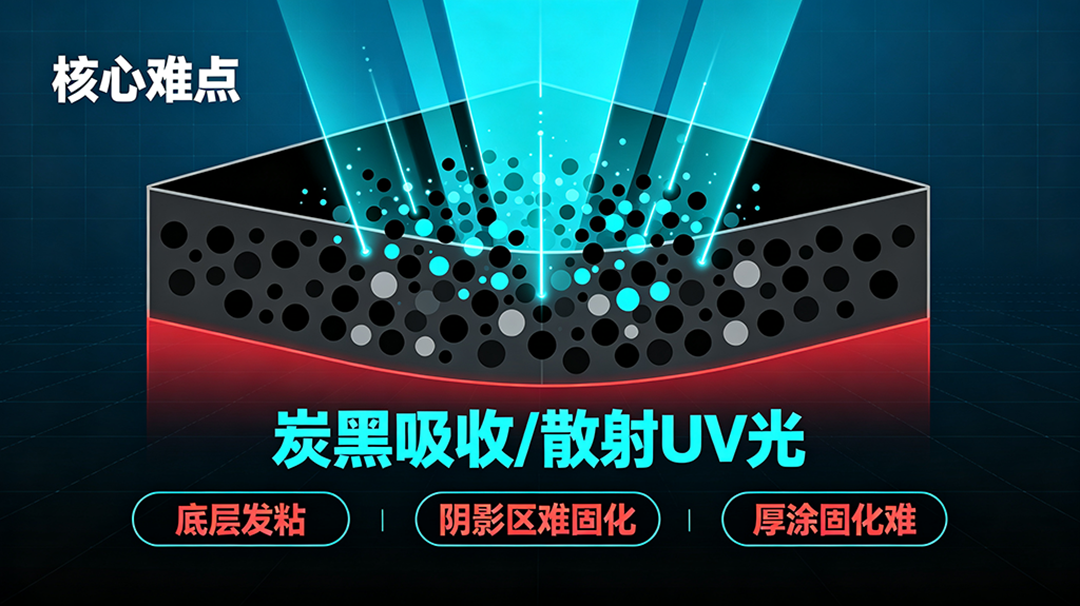

🔴 炭黑是UV光的“天敌”
传统黑色UV胶依靠添加炭黑来实现黑色外观，但炭黑颗粒对紫外光有强烈的吸收和散射作用，会大幅衰减UV光在胶层中的穿透深度。
实际表现为：
- 表层固化后，底层因光能不足而发粘或未固化；
- 元器件底部、引脚缝隙等“阴影区”完全无法被UV光照射到；
- 厚涂时（如超过200μm）深层固化困难。
这导致传统黑色UV胶在可靠性要求高的场景中风险较高——涂层看似表干，但内部并未完全固化。

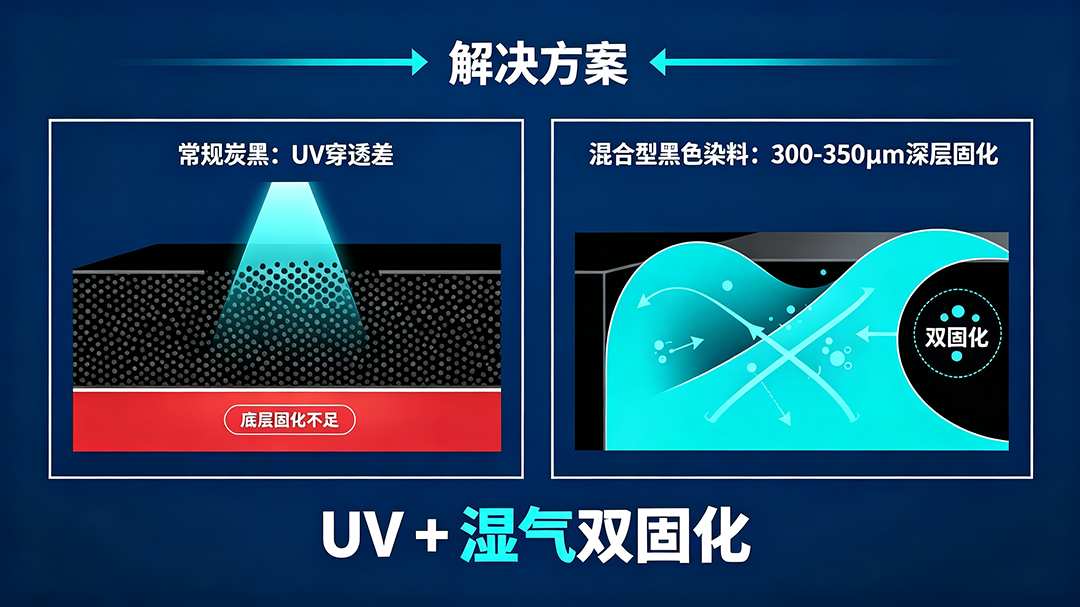

三、解决方案：混合型黑色染料替代常规炭黑
针对上述痛点，行业内的技术方向正在转向以混合型黑色染料替代常规炭黑。核心对比如下：
| 对比维度 | 常规炭黑体系 | 混合型黑色染料体系 |
|---|---|---|
| UV光穿透性 | 强吸收/散射，穿透深度受限 | 透光窗口更宽，光能可到达深层 |
| 电阻率影响 | 炭黑导电，可能降低涂层电阻率 | 非导电型染料，不牺牲绝缘性能 |
| 深层固化能力 | 受限于光衰减，厚涂困难 | 可实现 300~350μm 深层固化 |
| 阴影区固化 | 依赖湿气二次固化 | 同样具备 UV+湿气双固化 机制 |
✅ 方案核心优势
- 避开炭黑的“光屏蔽效应”，在保持黑色外观的同时，为UV光保留足够的穿透通道；
- UV+湿气双固化机制进一步保障阴影区的固化可靠性——即便UV光照不到的阴影区域，也能通过吸收空气中的湿气完成二次固化。
四、产品性能参考（基于该技术路线）
| 性能指标 | 实测水平 |
|---|---|
| 附着力 | 划格法测试可达 5B 级 |
| 硬度 | 邵氏D硬度 65~75，高于传统三防漆 |
| 深层固化能力 | 300~350μm，远超市面常规涂覆厚度（25~175μm） |
| 耐候性与耐化学品 | 通过双85老化测试，耐盐雾、耐酸碱性能优异 |
| 阻燃等级 | 可达 UL94 V-0 |
五、固化工艺建议
- 光源选择汞灯为推荐方案，其在黑色体系中的深层固化效率优于LED；也可适配 365~395nm UV-LED 光源。
- 固化能量参考建议不低于 1000 mJ/cm²，以确保深层完全固化。
- 湿气后固化阴影区域在室温下 2~7天 完成湿气固化，建议环境湿度 ≥ 40%RH。
六、总结
黑色UV湿气三防胶解决的核心问题，是在 “需要黑色外观” 与 “必须完全固化” 这对矛盾之间找到技术平衡点。
通过 混合型黑色染料替代常规炭黑，配合 UV+湿气双固化机制，能够在不牺牲可靠性的前提下满足黑色遮蔽需求，适用于：
- 光通信器件
- 摄像头模组
- 芯片封装
- 其他高可靠性电子应用场景
