国产替代首选！GDSOLID UV0623BK 黑色感光胶完美对标 UviKote BC-8220K 进口油墨
在OLED显示面板及半导体封装制造中，黑色感光胶（黑色UV侧边涂层油墨）是保障器件遮光性、绝缘性与抗静电性能的关键材料。长期以来，许多企业依赖进口油墨（如 UviKote BC-8220K）来完成玻璃基材的侧边涂布。然而，进口材料往往面临成本高、交期长、技术支持响应慢等痛点。
今天，我们为您推荐一款性能卓越的国产替代方案——宣城市固德电子材料有限公司旗下的 GDSOLID UV0623BK 黑色感光胶。该产品是一款单组份、半导体抗静电黑色UV感光胶，专为 405nm 紫外光照射下的快速固化而设计，是 UviKote BC-8220K 进口油墨的完美平替。
为什么选择 GDSOLID UV0623BK 替代 UviKote BC-8220K？
我们对 GDSOLID UV0623BK 与进口方案进行了深度性能对标。结果证明，国产胶水不仅能完全满足产线工艺要求，部分指标甚至实现超越。
📊 核心性能指标全面对标
| 规格项目 | 进口方案（UviKote BC-8220K） | 国产替代（GDSOLID UV0623BK） |
|---|---|---|
| 产品名称 | 黑色UV侧边涂层油墨 | 黑色感光胶 |
| 固化方式 | UV固化（感光性材料） | UV固化（405nm LED） |
| 外观 | 黑色 | 黑色液态 |
| 粘度（25℃） | - | 8,000-10,000 cPs |
| 触变指数 | - | 2.0-3.0（1rpm/10rpm） |
| 固含量 | - | 100%（无溶剂） |
| 基材类型 | OLED玻璃基材 | OLED基板（玻璃面） |
| 涂布方式 | 丝印 | 丝印 |
| 膜厚 | 10-12μm | 10-12μm |
| 固化条件 | 405nm LED，100s | 405nm LED，80-100s，功率20%/距离120mm |
| 表干时间 | - | <100秒（405nm LED） |
| 铅笔硬度 | ≥1H | >1H（GB/T 6739） |
| 附着力 | 5B（玻璃基材） | 5B（ASTM D3359，玻璃基材） |
| 表面电阻 | 10⁶～10¹⁰ Ω | 10⁷～10¹⁰ Ω |
| 光学密度（OD） | >1.0（膜厚10μm） | >1.0@10μm |
| 耐化学性 | IPA擦拭（200g力，10次）OK | IPA 200g×20次，无脱落 |
| 耐温需求 | 表面瞬温<65℃，腔室<30℃ | 满足表面瞬温<65℃，腔室<30℃ |
| 可靠性测试 | 高温高湿（双85） | 通过高温高湿（双85，85℃/85%RH） |
| 环保标准 | - | 无卤素，符合RoHS |
| 储存稳定性 | - | 常温3个月以上，5-25℃避光密封 |
💡 核心优势与工艺匹配度
- 工艺无缝切换，产能无忧GDSOLID UV0623BK 粘度控制在 8,000-10,000 cPs，触变指数2.0-3.0，极其适合丝印工艺。在 405nm LED光源（功率20%、照射距离120mm）条件下，固化时间仅需80-100秒，表干时间<100秒，完美契合产线节拍要求（TT < 90s），无需大幅调整现有产线参数。
- 高遮盖与抗静电双管齐下产品具备高遮盖力，OD值 > 1.0@10μm，固化后呈现平整、干爽爽滑的黑色外观。同时，表面电阻稳定在 10⁷～10¹⁰ Ω，有效保障OLED面板的抗静电需求。
- 硬核附着力，耐溶剂性翻倍针对 OLED玻璃基材，产品百格测试附着力达到5B，铅笔硬度 >1H。在耐化学性上，不仅满足IPA 200g力擦拭10次的要求，更实现了 IPA 200g×20次无脱落，耐用性显著提升。
- 100%固含量，绿色环保固含量100%，无溶剂添加，固化过程收缩率低，更加环保安全，且无卤素，满足严苛的环保准入标准。
- 双85可靠性通过，稳定可信赖产品可通过 高温高湿（双85，85℃/85%RH）可靠性测试，在严苛环境下保持性能稳定，适用于OLED模组组装及后续可靠性验证。

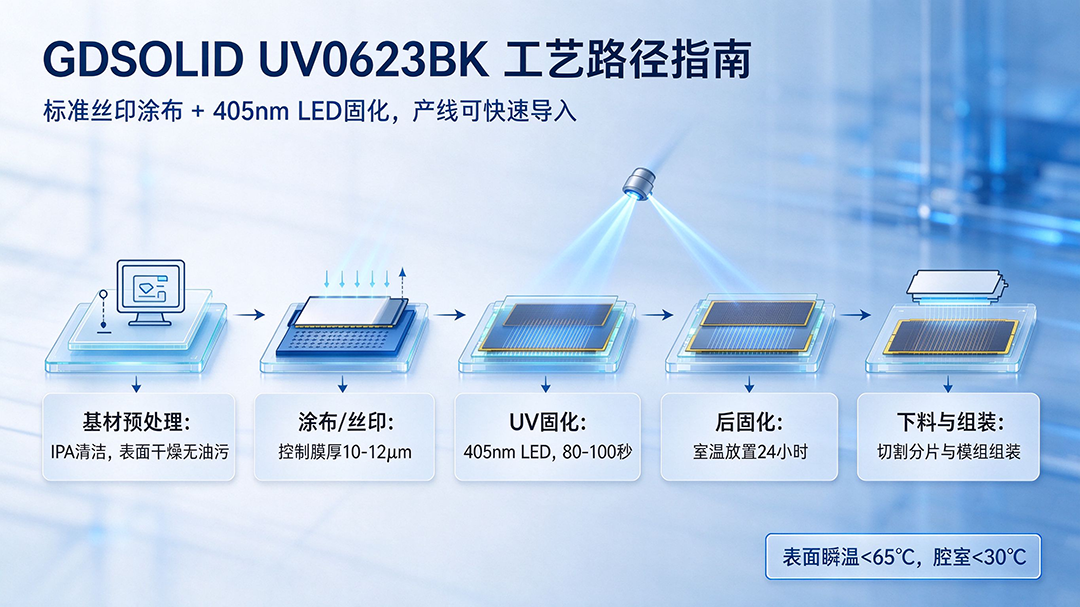

🛠️ GDSOLID UV0623BK 完整工艺路径指南
为确保您的产线快速导入，我们提供标准的工艺路径指导：
- 基材预处理：确保OLED玻璃基材表面干燥、无油污、无灰尘。可使用异丙醇（IPA）擦拭清洁。
- 涂布/丝印：通过丝印工艺将胶水涂覆至所需部位，控制膜厚在10-12μm。
- UV固化：使用 405nm LED光源照射 80-100秒（视膜厚和设备功率而定），直至表干指触不粘。注意控制产品表面瞬温 <65℃，腔室温度 <30℃。
- 后固化：如需更高性能，可在室温下放置 24小时，让暗反应充分完成。
- 下料与模组组装：进行正常的切割分片以及模组组装工序。
- 可靠性保障：产品可通过高温高湿（双85，85℃/85%RH）可靠性测试。
选择国产，不仅是降本，更是供应链安全的保障。GDSOLID UV0623BK 以卓越的附着力、优异的耐溶剂擦拭能力、稳定的抗静电性能和通过双85可靠性测试，为您提供 进口油墨的完美替代方案。
宣城市固德电子材料，官网：www.xcgdsolid.com
评论 1
