汽车电子ECU的“隐形铠甲”：UV1024在BMS/OBC防护中的实战逻辑
从双85 1000小时到50次温度冲击，一款双固化三防胶如何回应新能源汽车最严苛的防护命题
新能源汽车的BMS（电池管理系统）与OBC（车载充电机）堪称整车电气架构的“心脏”与“咽喉”。BMS负责实时监控每一颗电芯的电压、温度与荷电状态，OBC则将电网交流电安全高效地转换为动力电池所需的直流电。二者长期工作在高温、高湿、高压与剧烈温变的复合环境中——液冷散热带来的冷凝水侵蚀、800V高压平台对绝缘性能的苛刻要求、-40℃至125℃的温度循环……任何一处微小的防护失效，都可能演变为功能故障乃至安全事故。
传统三防漆在面对这些“车规级”要求时常常捉襟见肘：丙烯酸酯体系固化后偏脆、Tg范围受限，在-40℃至125℃的循环中容易开裂粉化；有机硅体系虽柔韧但耐溶剂性不足；纯UV固化产品则在高脚元件底部形成“阴影区”漏固，成为腐蚀失效的策源地。GDSOLID® UV1024 UV/湿气双固化三防胶，正是针对这一痛点设计的国产化解决方案。本文以BMS/OBC的实战场景为线索，拆解UV1024如何用一套材料体系回应多重防护命题。

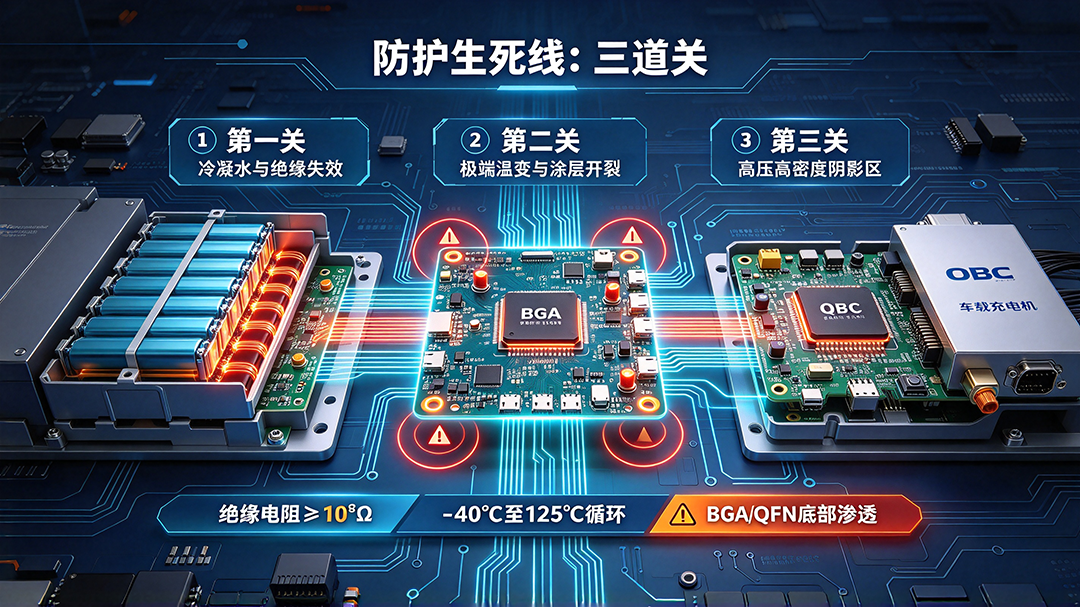

一、BMS与OBC的防护“生死线”：三道关
第一关：冷凝水与绝缘失效。 新能源汽车液冷散热系统在启停和温变过程中极易在BMS板面产生冷凝水，而电池包内部长期处于高湿环境。一旦水汽在高压端子间形成导电通路，轻则绝缘电阻骤降，重则引发爬电与碳化。车规级应用对绝缘电阻的底线要求通常为≥10⁸Ω，而传统三防漆在1000小时盐雾测试后绝缘电阻可能下降至10⁶Ω量级，差距高达两个数量级。
第二关：极端温变与涂层开裂。 OBC内部的PFC和LLC谐振变换器在高功率密度下持续产热，周边温度可达125℃以上，而冬季冷启动时板面温度可低至-40℃。每一轮行车都是一次完整的温度冲击。涂层若在反复胀缩中开裂脱层，防护功能即刻归零。
第三关：高压高密度布局下的“无死角”要求。 BMS和OBC的PCB上密布BGA、QFN等高脚元器件，引脚间距不断缩小。三防胶必须能够渗透到元件底部的阴影区域并完成固化，否则局部腐蚀将从阴影区起步，逐步蔓延至焊点与线路。
二、UV1024的技术回应：双固化如何破解“死角”难题
UV1024的核心设计逻辑是分工固化：紫外光照射区域依靠UV引发剂在秒级完成表干，赋予涂层即时物理强度，涂覆后可立即进入下一工序，无需等待房；而流入BGA底部、QFN引脚缝隙等“阴影区域”的胶液，则依靠环境湿气在2-7天内逐步完成交联聚合，实现真正意义上的无死角防护。这一机制的关键优势在于：阴影区并非“不固化”，而是“换一种方式固化” 。需要注意的是，固化期间涂层的物理形态虽已稳定，但绝缘电阻与附着力尚未达峰值，高压测试与可靠性验证应安排在完全固化之后进行。
从材料体系看，UV1024采用脂肪族聚氨酯丙烯酸酯低聚物，这一选择直接决定了它在温变场景下的表现。聚氨酯结构提供了优异的柔韧性与附着力，脂肪族骨架则赋予出色的耐候性和抗黄变能力，使涂层在长期湿热暴露后仍能维持透明与完整，便于目视检查焊点状态。

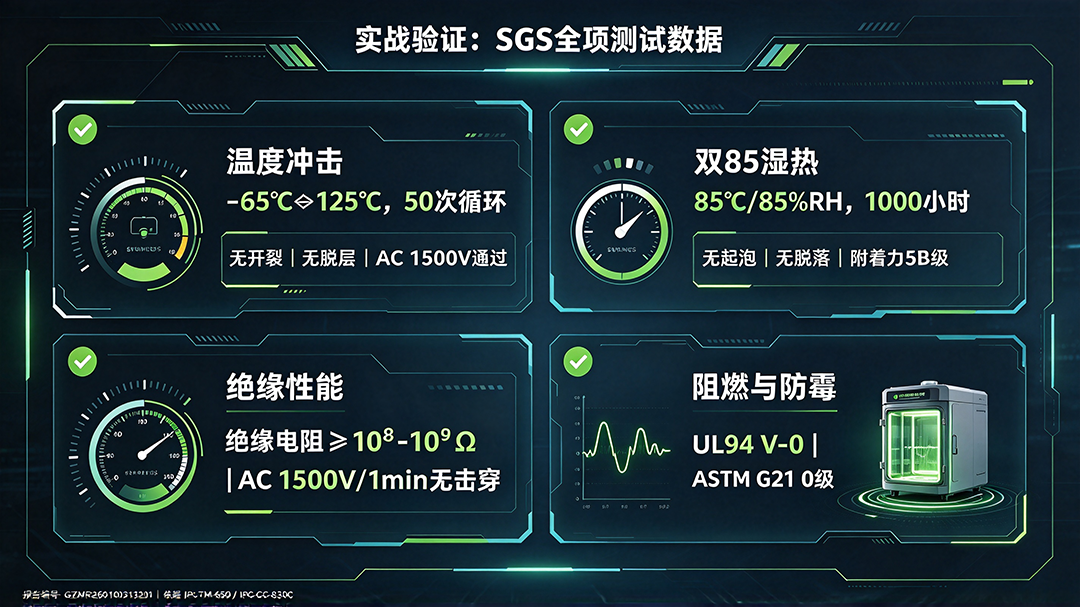

三、实战验证：SGS全项测试数据解读
UV1024的核心性能由SGS出具的检测报告（编号GZMR260100313201）提供权威背书，测试方案依据IPC-TM-650与IPC-CC-830C等国际标准设计。以下从BMS/OBC的实际工况出发，逐项解读关键测试。
温度冲击：-65℃↔125℃，50次循环
测试条件为-65℃保持15分钟、125℃保持15分钟，转换时间≤2分钟，共50次循环，测试后附加AC 1500V耐压测试。UV1024的样品在50次极端温差冲击后无可见开裂、无脱层，耐压测试通过。这一结果直接回应了OBC和BMS在启停与功率波动场景下面临的温变应力。值得注意的是，-65℃的下限比车规常见的-40℃更为严苛，测试余量充足。
湿热老化：85℃/85%RH，1000小时
“双85”测试是模拟南方梅雨季、电池包内部高湿工况的标准手段。UV1024在1000小时暴露后无起泡、无脱落，附着力仍达ASTM D3359的5B级——这是该标准体系下的最高评级，意味着涂层与基材的界面结合经受住了水汽渗透与热老化的双重考验。
绝缘性能与阻燃
UV1024在潮湿环境下绝缘电阻维持在≥10⁸-10⁹Ω量级，介电耐压通过AC 1500V/1min无击穿。阻燃等级达UL94 V-0级，在BMS/OBC高压短路场景下可有效抑制火焰蔓延。防霉性能达到ASTM G21的0级（不生长），适配热带高湿地区的长期使用环境。
四、选型逻辑：为什么是UV1024，而不是其他？
将UV1024放入汽车电子三防胶的选型框架中，其差异化定位会更加清晰。
与传统丙烯酸酯体系相比，UV1024的耐温上限从-40℃~125℃延展至-65℃~125℃，柔韧性更好，在温度冲击后不开裂。与有机硅体系相比，UV1024的耐化学性显著更优——对异丙醇、助焊剂、酸碱均无溶解或起泡，而有机硅对有机溶剂的耐受性通常较弱。与纯UV固化产品相比，双固化机制从根本上解决了BGA/QFN阴影区的漏固问题，无需为阴影区额外增加遮蔽或二次涂覆工序。
从产线效率角度，UV1024的UV区秒级表干特性意味着涂覆后立即可进入下一装配工位，无需传统溶剂型三防漆的长时间烘烤或等待。对于BMS/OBC这类批量大、节拍紧的汽车电子产品，这一效率优势在制造成本上的贡献不容忽视。
五、产线落地的三个实操要点
涂覆方式选择。 BMS/OBC板卡元器件密度高、高脚元件多，推荐采用选择性涂覆（Selective Coating）设备，配合适当的雾化参数确保胶液能够渗入元件底部。对于返修场景，刷涂是可行方案，但需注意控制局部膜厚，避免过厚导致阴影区湿气固化时间延长。
固化窗口管理。 UV照射波长建议为365nm，照射时需确认紫外线能够覆盖元件侧面，减少直射盲区。湿气固化阶段建议维持23±2°C / 50±10% RH环境，2-7天完成完全固化。在此期间板卡可正常流转，但不宜进行高压耐压测试或整机老化。
返修策略。 UV1024固化后返修难度为“困难”级别，这也是高附着力与高交联密度的代价。热去除法（热风枪150-180℃，螺旋加热30-60秒后试探剥离）是相对可控的方案，化学去除法需使用专用剥离剂。产线在导入前应针对典型返修场景建立标准操作流程，并验证剥离后基材与邻近元件的完好性。
结语
BMS与OBC的防护命题本质上是多重约束下的均衡：要绝缘，也要柔韧；要效率，也要无死角；要耐受极端温变，也要在长期湿热中保持稳定。UV1024用一套UV/湿气双固化体系同时回应了这些约束，SGS全项测试数据则为这些回应提供了可追溯的实证。对于正在推进国产化替代的汽车电子供应商而言，这意味着一个值得纳入选型清单的选项——不是因为它“便宜”，而是因为它的性能逻辑与车规级防护的真实需求相匹配。
本文测试数据来源：SGS检测报告（编号GZMR260100313201），测试标准依据IPC-TM-650及IPC-CC-830C。
